5.10. Снятие и установка теплообменника отопителя

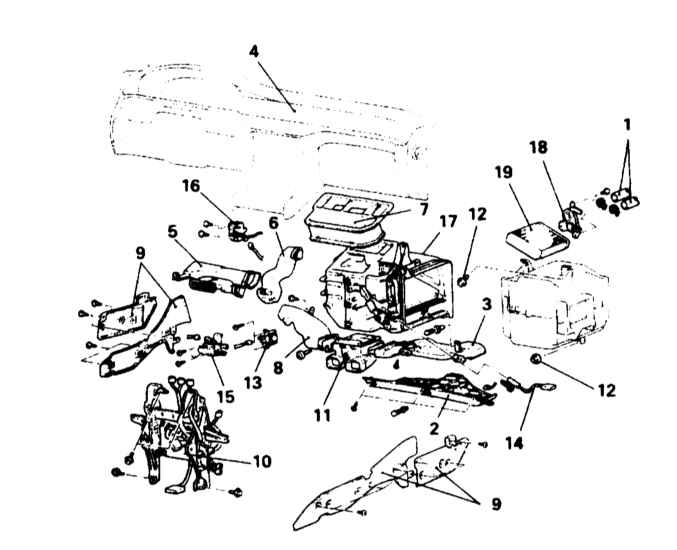

Детали установки теплообменника отопителя на моделях Diamante 1992 ÷ 1996 г.г. вып.

1 — Патрубки подсоединения отопительных шлангов
2 — Правая секция нижней отделки панели приборов
3 — Рукав подачи воздуха в пассажирский ножной колодец
4 — Панель приборов
5 — Дефлектор воздуховода ножного уровня
6 — Рукав А коленного охладителя
7 — Сборка центрального воздуховода
8 — Рукав подачи воздуха в водительский ножной колодец
9 — Передний и задний центральные усилители
10 — Сборка центральной монтажной стойки

11 — Сборка рукава распределения воздушного потока
12 — Крепеж охладительного блока
13 — Силовой транзистор
14 — Датчик температуры охлаждающей жидкости
15 — Сборка демпферного мотора формирования температурного состава воздуха
16 — Демпферный мотор селектора подачи наружного воздуха
17 — Сборка отопителя
18 — Накладка
19 — Теплообменник(радиатор) отопителя

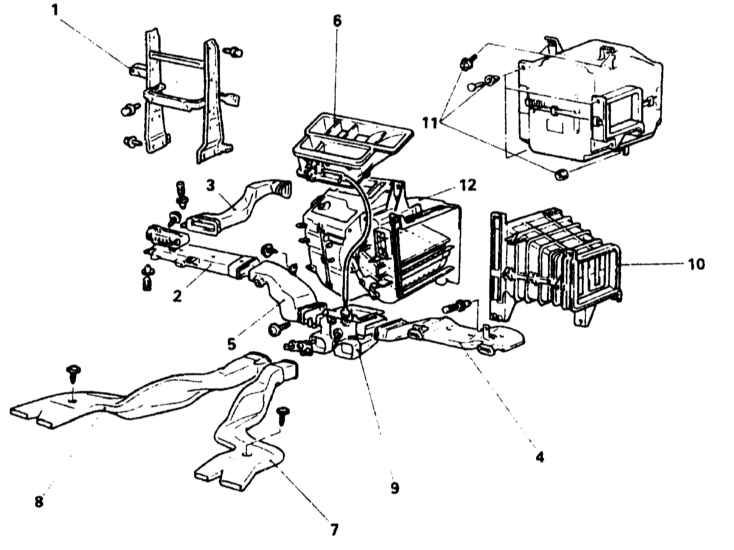

Детали установки теплообменника отопителя на моделях Galant 1990 ÷ 1993 г.г. вып.

1 — Центральная монтажная стойка панели приборов
2 — Дефлектор воздуховода ножного уровня
3 — Воздуховод коленного уровня
4 — Рукав подачи воздуха в пассажирский ножной колодец
5 — Рукав подачи воздуха в водительский ножной колодец
6 — Центральный воздуховод

7 — Воздуховод заднего отопителя В
8 — Воздуховод заднего отопителя С
9 — Воздухораспределитель нижнего уровня
10 — Воздуховод (модели без К/В)
11 — Крепеж испарителя (модели с К/В)
12 — Сборка отопителя

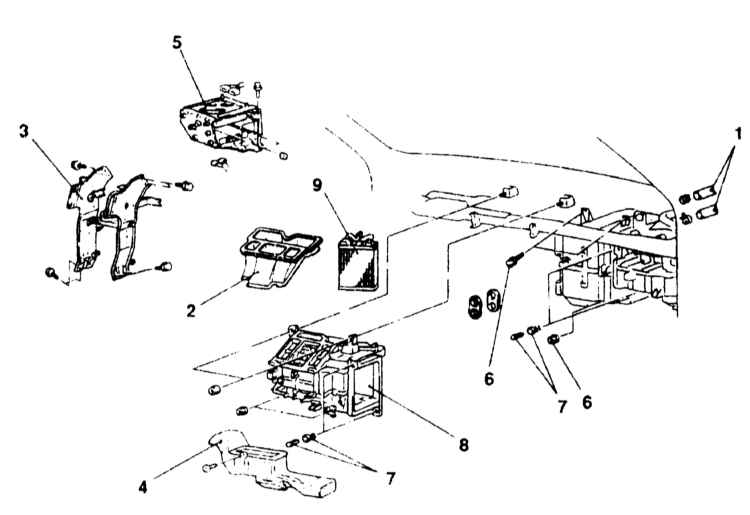

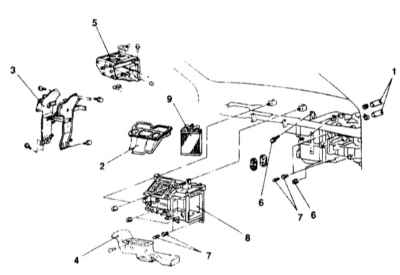

Детали установки теплообменника отопителя на моделях Galant 1994 ÷ 1998 г.г. вып.

1 — Патрубки подсоединения отопительных шлангов
2 — Центральный вентиляционный рукав
3 — Центральный усилитель
4 — Воздухораспределитель нижнего уровня
5 — Опорный кронштейн ECM

6 — Крепеж испарителя
7 — Фиксаторы
8 — Сборка отопителя
9 — Теплообменник (радиатор) отопителя

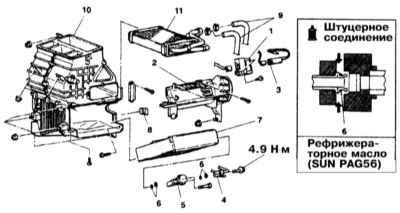

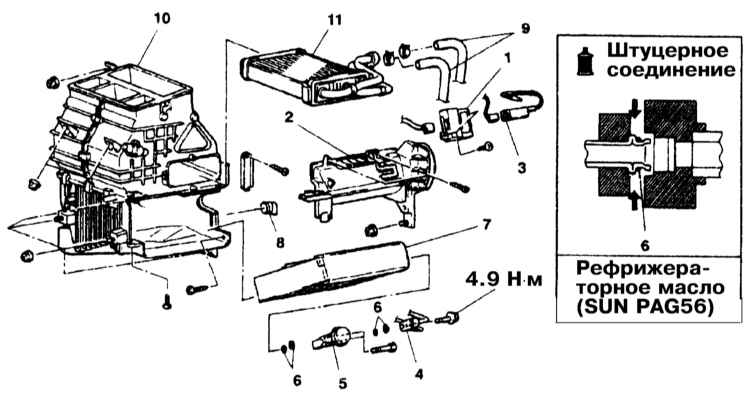

Детали установки теплообменника отопителя на моделях Galant 1999 и 2000 г.г. вып.

1 — Контроллер блокировки ремня (модели 3.0 л)
2 — Крышка
3 — Автоматический контроллер компрессора (модели с К/В)

Зарядка и разрядка хладагентом (модели с К/В)

4 — Трубка рефрижераторного тракта (модели с К/В)
5 — Расширительный клапан
6 — Уплотнительные кольца (модели с К/В)

7 — Испаритель
8 — Дренажный шланг (модели с К/В)

Спуск и добавление охлаждающей жидкости

9 — Отопительные шланги
10 — Сборка отопителя/охладителя
11 — Теплообменник отопителя

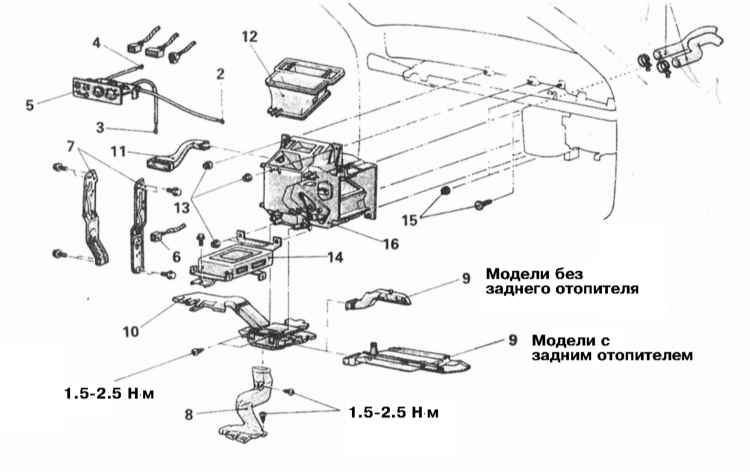

Детали установки теплообменника отопителя на моделях Mirage 1990 ÷ 1992 г.г. вып.

1 — Отопительные шланги
2 — Приводной трос выборка направления раздачи воздуха
3 — Приводной трос выбора температурного режима
4 — Приводной трос выбора режима циркуляции воздуха
5 — Сборка управления функционированием отопителя
6 — Разъем электропроводки реле управления ECI
7 — Центральная монтажная стойка панели приборов
8 — Рукав А заднего отопителя

9 — Воздуховод коленного уровня (модели без заднего отопителя)/транзитный воздуховод (модели с задним отопителем)
10 — Рукав подачи воздуха в ножные колодцы
11 — Воздуховод коленного уровня
12 — Центральный воздуховод
13 — Крепеж сборки отопителя
14 — Блок управления ELC-АТ
15 — Крепеж сборки испарителя
16 — Сборка отопителя

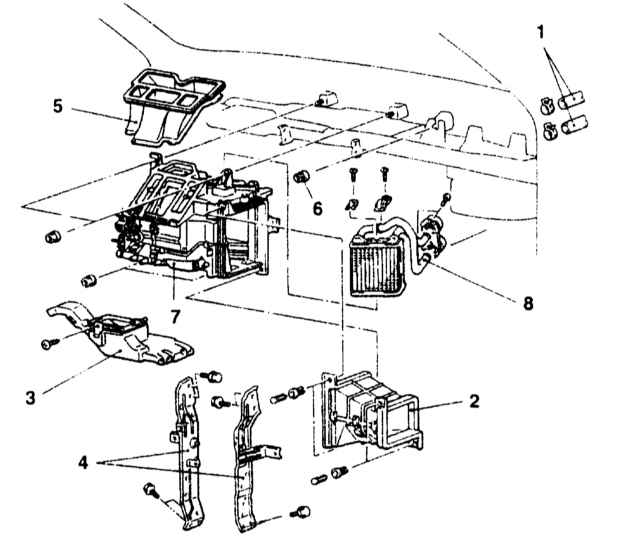

Детали установки теплообменника отопителя на моделях Mirage 1993 ÷ 1996 г.г. вып.

1 — Отопительные шланги
2 — Соединительный рукав (модели без К/В)
3 — Передний воздуховод
4 — Центральный усилитель

5 — Центральный воздуховод
6 — Крепеж сборки испарителя (модели с К/В)
7 — Сборка отопителя
8 — Теплообменник (радиатор) отопителя

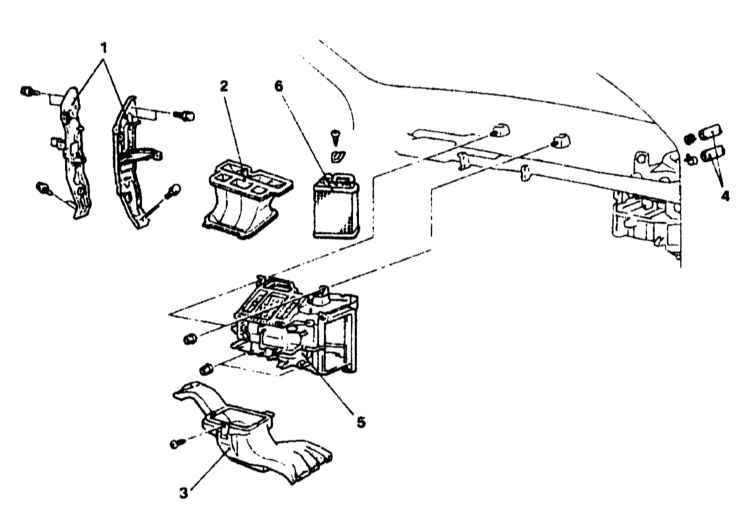

Детали установки теплообменника отопителя на моделях Mirage 1997 ÷ 2000 г.г. вып.

1 — Центральный усилитель
2 — Центральный воздуховод
3 — Рукав воздухораспределителя

4 — Отопительные шланги
5 — Сборка отопителя
6 — Теплообменник (радиатор) отопителя


Рассматриваемые в настоящем Руководстве автомобили оборудованы системой дополнительной безопасности SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания (см. Главу Бортовое электрооборудование). Изоляция и контактные разъемы электропроводки цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи никакие диагностические приборы!

Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!

Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности автомобиля. Случайно попавшие брызги без промедления смывайте обильным количеством воды. Помните, что антифриз является в высшей степени токсичной жидкостью и попадание его внутрь организма даже в небольших количествах чревато самыми серьезными последствиями (вплоть до летального исхода). Никогда не оставляйте антифриз хранящимся в неплотно закрытой таре и без промедления собирайте пролитую на пол охлаждающую жидкость. Помните, что сладковатый запах антифриза может привлечь к себе внимание детей и животных. О способах утилизациях отработанной охлаждающей жидкости проконсультируйтесь на любой станции автосервиса. Во многих регионах мира обустроены специальные пункты по приему различного рода отработок. Ни в коем случае не сливайте старую охлаждающую жидкость в канализацию и на землю! В последнее время разработаны нетоксичные сорта антифриза, однако они также подлежат утилизации в организованном порядке.

Прежде чем приступать к выполнению процедуры, дождитесь полного остывания двигателя.


Модели Diamante

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки теплообменника отопителя на моделях Diamante показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Отключите SRS (см. Главу Бортовое электрооборудование).

3. Опорожните систему охлаждения и отсоедините резиновые шланги водяного тракта от теплообменника отопителя (сразу же закупорьте открытые концы шлангов с целью предотвращения риска внутреннего загрязнения системы охлаждения).
4. Снимите правую секцию нижней отделки панели приборов.
5. Снимите рукав подачи воздуха в пассажирский ножной колодец.
6. С целью демонтажа консольной сборки снимите пепельницу и выверните открывшийся винт. Выверните оставшиеся четыре, расположенных по бокам сборки, передних винта и снимите консоль.
7. Снимите декоративные заглушки, выверните открывшиеся винты и снимите сборку водительского коленного упора с опорным кронштейном.
8. Снимите крышки рулевой колонки.
9. Снимите ударник замка крышки вещевого ящика, собственно сборку ящика и ее наружный кожух. Выверните открывшийся винт.
10. Снимите панель облицовки радиоприемника и стереосистему
11. Снимите сборку управления функционированием систем отопления и кондиционирования воздуха.
12. Снимите подстаканник.
13. Снимите расположенные сверху на панели приборов громкоговорители.
14. Снимите облицовку приборного щитка и комбинацию приборов.
15. Отсоедините от трансмиссии трос привода спидометра. Отсоедините переходную насадку от сборки комбинации приборов, слегка втяните трос внутрь и снимите насадку.
16. Отсоедините всю подведенную к рулевой колонке электропроводку. Выверните крепежные болты и опустите колонку вниз, уложив ее на водительское сиденье.

Соблюдайте крайнюю осторожность, - постарайтесь не допустить никакого контакта с модулем подушки безопасности.

17. Снимите лампу подсветки вещевого ящика.
18. Выверните оставшиеся крепежные винты и снимите панель приборов.
19. Снимите рукав подачи воздуха в водительский ножной колодец, охладительный рукав коленного уровня и центральный воздуховод.
20. Снимите передний и центральный усилители и центральную монтажную стойку.
21. Снимите сборку рукава распределения воздушного потока.
22. Отсоедините всю подведенную к сборке отопителя электропроводку.
23. Выверните крепежные винты, отдайте гайки и снимите сборку отопителя с автомобиля.
24. Перенесите сборку на верстак и извлеките из кожуха радиатор теплообменника.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно прочистите и просушите изнутри кожух отопителя и установите в него теплообменник и сопутствующие компоненты.
2. Установите сборку теплообменника на автомобиль, затяните крепеж. Проследите за правильностью взаимного положения кожухов сборок отопителя и испарителя. Подсоедините электропроводку к закрепленном на сборке отопителя компонентам.
3. Установите сборку рукава воздухораспределителя. Установите передний и задний усилители и центральную монтажную стойку.
4. Установите центральный воздуховод, рукав коленного охладителя и рукав подачи воздуха в водительский ножной колодец.
5. Установите панель приборов, вверните и затяните крепежные винты.
6. Установите лампу подсветки вещевого ящика.
7. Переведите в рабочее положение и закрепите рулевую колонку, подсоедините к ней соответствующую электропроводку.
8. Подсоедините к приборному щитку переходную насадку троса привода спидометра.
9. Установите комбинацию приборов и панель ее облицовки.
10. Установите на панель приборов верхние громкоговорители.
11. Установите подстаканник.
12. Установите сборку управления функционированием системы кондиционирования воздуха.
13. Установите стереосистему и панель облицовки радиоприемника.
14. Вверните винт, расположенный под сборкой вещевого ящика.
15. Установите сборку вещевого ящика.
16. Установите крышки кожуха рулевой колонки.
17. Установите опорный кронштейн коленного упора и собственно упор. Вверните крепежные винты и заглушите их декоративными пробками.
18. Установите консольную сборку и пепельницу.
19. Установите рукав подачи воздуха в пассажирский ножной колодец.
20. Установите правую секцию нижней отделки панели приборов.
21. Подсоедините к теплообменнику отопителя резиновые шланги.
22. Залейте в систему охлаждения охлаждающую жидкость.
23. Подсоедините отрицательный провод к батарее.
24. Проверьте исправность функционирования автоматической системы кондиционирования воздуха.
25. Проверьте элементы отопительного тракта на наличие признаков развития утечек охлаждающей жидкости.


Модели Galant

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки теплообменника отопителя на моделях Galant показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! Отключите SRS (см. Главу Бортовое электрооборудование).

3. При холодном двигателе переведите рычаг выбора температурного режима в положение FULL HOT (максимальный нагрев). Опорожните систему охлаждения.
4. Отсоедините резиновые шланги водяного тракта, подсоединенные к патрубкам теплообменника отопителя на задней переборке двигательного отсека.
5. Снимите центральную консоль (см. Главу Кузов).
6. Снимите крышку отопителя.
7. Снимите рулевое колесо.
8. Снимите маленькую крышку с кожуха рулевой колонки.
9. Снимите секцию нижней отделки панели приборов.
10. Снимите обе секции кожуха рулевой колонки. Отсоедините подведенную к колонке электропроводку.
11. Снимите облицовку приборного щитка.
12. Выверните винты крепления комбинации приборов.
13. Высвободите комбинацию приборов из установочного гнезда и отсоедините от ее задней стороны насадку троса привода спидометра. Снимите комбинацию приборов.
14. Снимите напольную консоль с подрамником.
15. Отсоедините и снимите рукава подачи воздуха во все вертикальные уровни салона.
16. Снимите вещевой ящик.
17. Снимите пепельницу с опорным кронштейном (не забудьте отсоединить электропроводку от прикуривателя).
18. Снимите облицовку панели управления функционированием отопителя.
19. Снимите сборку управления функционированием отопителя и отсоедините от нее электропроводку.
20. Снимите правую секцию нижней отделки панели приборов с подрамником.
21. Снимите крышку монтажного блока предохранителей, установленного слева под панелью приборов. Отболтите и снимите монтажный блок.
22. Снимите панели отделки передних стоек.
23. Снимите передние накладки порогов обоих передних дверей.
24. Высвободите облицовку дефлектора обдува ветрового стекла, отсоедините электропроводку от фотоэлемента и снимите облицовку и решетку дефлектора.
25. Снимите решетку дефлектора центрального воздуховода.
26. Выверните болты крепления кронштейна рулевой колонки к панели приборов.
27. Снимите сборку центральной усилительной рамы. Выверните болты крепления правого подрамника (постарайтесь запомнить их установочные положения).
28. Выверните оставшиеся крепежные болты и снимите панель приборов, предварительно промаркировав и отсоединив соответствующую электропроводку.
29. На моделях с автоматической системой кондиционирования воздуха снимите установленный перед сборкой отопителя (снизу) блок управления раздачей питания.
30. Снимите рукав, соединяющий блок отопителя с кожухом испарителя (модели с К/В)/сборку вентилятора отопителя (модели без К/В).
31. Осторожно отсоедините вакуумные шланги.
32. Снимите сборку отопителя с автомобиля и перенесите ее на верстак.
33. Снимите крышку с водяного крана, отсоедините тяги и снимите вакуумный активатор.
34. Отпустите фиксаторы и извлеките теплообменник из кожуха отопителя.
35. После снятия водяного крана может быть произведена замена теплообменника. Снимите пластмассовую крышку, ослабьте крепежные хомуты, отсоедините шланг и снимите кран.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно прочистите и просушите изнутри кожух отопителя и установите в него теплообменник и сборку водяного шланга (замените шланг с крепежными хомутами).
2. Установите вакуумный активатор и соединительную тягу. Установите на сборку крана крышку.
3. Установите сборку теплообменника на автомобиль, затяните крепеж.
4. Аккуратно подсоедините разъем к жгуту вакуумных шлангов. Проследите за правильностью подсоединения шлангов и надежностью их крепления на своих штуцерах.
5. Установите крышку отопительной сборки и центральную консоль.
6. Установите рукав, соединяющий сборки отопителя и испарителя/сборку вентилятора отопителя.
7. Установите блок распределения питания, аккуратно подсоедините тяги и штоки.
8. Подсоедините к теплообменнику шланги охладительного тракта.
9. Установите панель приборов (действуйте в порядке, обратном порядку демонтажа компонентов).
10. Установите центральную консоль.
11. Установите кожухи рулевой колонки. Восстановите исходное подсоединение электропроводки.
12. Установите центральную секцию нижней отделки.
13. Установите маленькую крышку на кожух рулевой колонки.
14. Установите рулевое колесо.
15. Заправьте систему охлаждения.
16. Подсоедините отрицательный провод к батарее.
17. Проверьте исправность функционирования автоматической системы кондиционирования воздуха.
18. Проверьте элементы отопительного тракта на наличие признаков развития утечек охлаждающей жидкости.
19. Подсоедините отрицательный провод к батарее.
20. Проверьте исправность функционирования автоматической системы кондиционирования воздуха.
21. Проверьте элементы отопительного тракта на наличие признаков развития утечек охлаждающей жидкости.


Модели Mirage

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки теплообменника отопителя на моделях Mirage показаны на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Опорожните систему охлаждения. Отсоедините отопительные шланги. Снимите декоративные колпачки с анкерных болтов, установленный под сиденьями поддон и направляющие кольца ремней безопасности, отдайте крепеж, отсоедините электропроводку от датчиков-выключателей ремней безопасности, затем снимите сиденья.
4. Снимите со сборки напольной консоли монетницу и вещевой ящик. Снимите сборку переключателя электропривода зеркал заднего вида/заглушку.

Для высвобождения всех перечисленных компонентов следует пользоваться только пластмассовым инструментом!

5. Снимите заднюю половину консоли.
6. На моделях с РКПП снимите рукоятку рычага переключения передач.
7. Снимите переднюю секцию консоли.
8. Для крепления панели приборов используются пластмассовые фиксаторы штифтового типа. Для отпускания такого фиксатора следует тупой выколоткой утопить центральный штифт сборки, после чего извлечь последнюю из своего посадочного гнезда.

Не нажимайте на штифт с чрезмерным усилием, так как это может привести е его выталкиванию с противоположной стороны фиксатора.

9. Снимите передние накладки порогов обеих дверей.
10. Снимите пепельницу.
11. Снимите центральную облицовочную секцию панели приборов (облицовка радиоприемника).
12. Снимите закрепленный в верхнем левом углу панели приборов футляр для солнцезащитных очков, а также боковую панель в которую данный футляр вмонтирован.
13. Снимите водительский коленный упор и рукоятку привода отпускания замка капота.
14. Снимите верхнюю и нижнюю секции кожуха рулевой колонки.
15. Снимите радиоприемник.
16. Снимите вещевой ящик и ударник замка его крышки.
17. Снимите нижнюю крышку панели приборов и два небольших фрагмента отделки в центральной части панели (потяните их на себя).
18. Выверните винт крепления сборки управления функционированием отопителя.
19. Снимите облицовку приборного щитка и извлеките наружу комбинацию приборов.
20. Снимите переходную насадку подсоединения к комбинации приборов троса привода спидометра (предварительно трос следует отсоединить от трансмиссии). Слегка вытяните тросовую сборку на себя и немного поверните насадку с целью ее высвобождения.
21. Поддевая отверткой с плоским жалом, отпустите стопорные язычки и рассоедините разъемы подведенной к комбинации приборов электропроводки.
22. Поддев пластмассовым инструментом, снимите крышку правого громкоговорителя. Снимите громкоговоритель и снимите боковые дефлекторы верхних воздуховодов. Демонтируйте часы. Теперь должен открыться доступ к болтам крепления панели приборов.
23. Отдайте крепежную гайку, извлеките болт и опустите рулевую колонку.
24. Выверните крепежные болты и снимите сборку панели приборов.
25. Отсоедините тросы управления режимами функционирования отопителя от сборки последнего, затем снимите панель управления.
26. Отсоедините электропроводку реле управления MFI.
27. Снимите два штампованных стальных упора панели приборов.
28. Снимите рукава воздуховодов.
29. Отдайте гайки крепления сборки отопителя.
30. Снимите блок управления ELC автоматической трансмиссии.
31. Отдайте гайки и отпустите фиксаторы крепления сборки испарителя.
32. Выдвиньте испаритель внутрь салона, затем снимите блок отопителя.

Постарайтесь не повредить соединительные трубки.

33. Снимите крышку, установленную на отопительные трубки, затем отпустите фиксаторы крепления теплообменника. Извлеките теплообменник из кожуха отопителя, - постарайтесь не повредить ламели радиатора и не порезать о них пальцы.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно прочистите и просушите изнутри кожух отопителя и установите в него теплообменник. Проследите за надежностью защелкивания фиксаторов и крышки.
2. Установите испаритель и монтажный блок ELC АТ.
3. Установите сборку отопителя на свое штатное место и подсоедините рукава воздуховодов.
4. Восстановите исходное подсоединение электропроводки и приводных тросов управления.
5. Действуя в порядке, обратном порядку демонтажа компонентов, установите сборку панели приборов и консоль ().
6. Установите передние сиденья.
7. Подсоедините отрицательный провод к батарее.
8. Проверьте исправность функционирования автоматической системы кондиционирования воздуха.
9. Проверьте элементы отопительного тракта на наличие признаков развития утечек охлаждающей жидкости.


« предыдущая страница
5.9. Замена электромотора привода вентилятора отопителя
^
к оглавлению
следующая страница »
5.11. Проверка исправности функционирования и обслуживание систем отопления и кондиционирования воздуха

Copyright © 2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
