12.3. Восстановительный ремонт стоечных сборок передней подвески

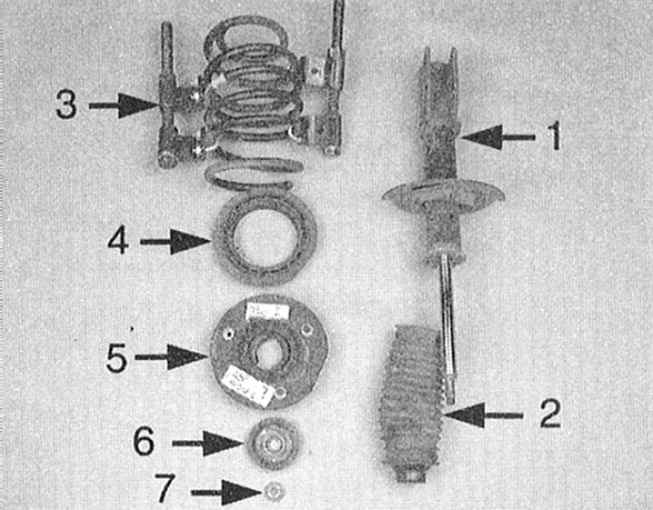

1. Конструкция стоечной сборки на перечисленных моделях показана на иллюстрации.
2. Снимите стоечную сборку с автомобиля (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).

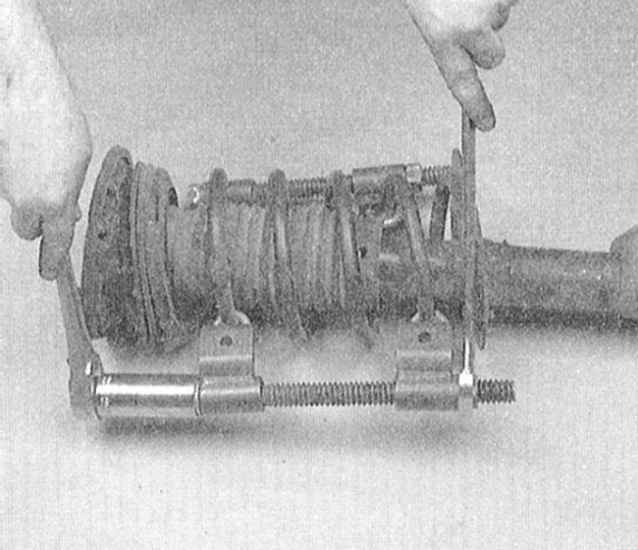

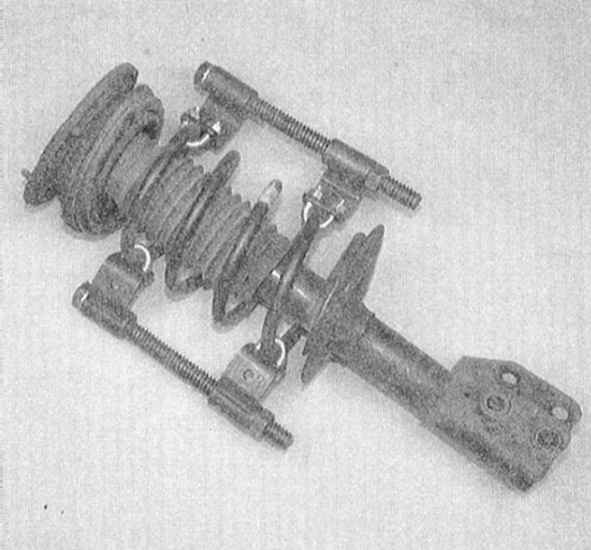

3. При помощи специального инструмента сожмите винтовую пружину.

4. Прижав стойку к верхней крышке, сожмите ее приблизительно на 1/2 хода амортизационного штока, - ни в коем случае не до конца!

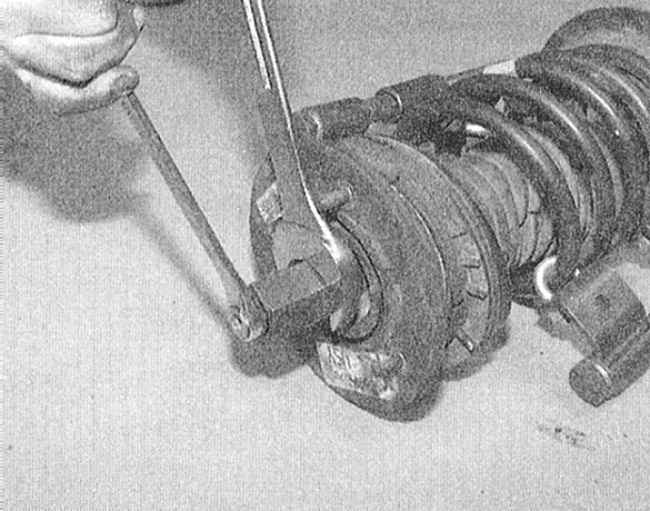

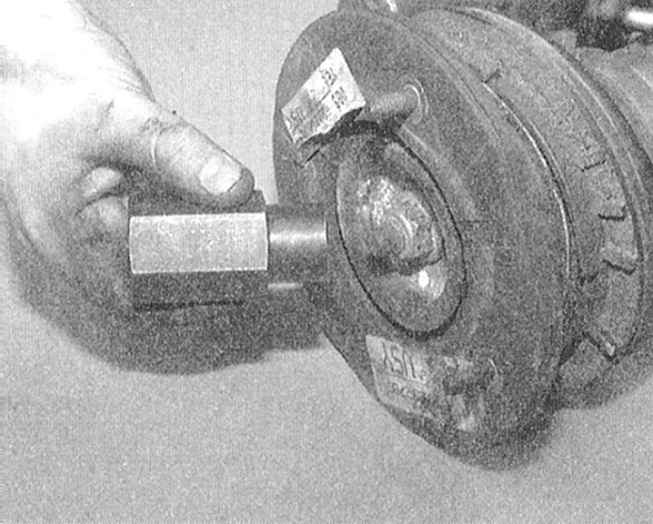

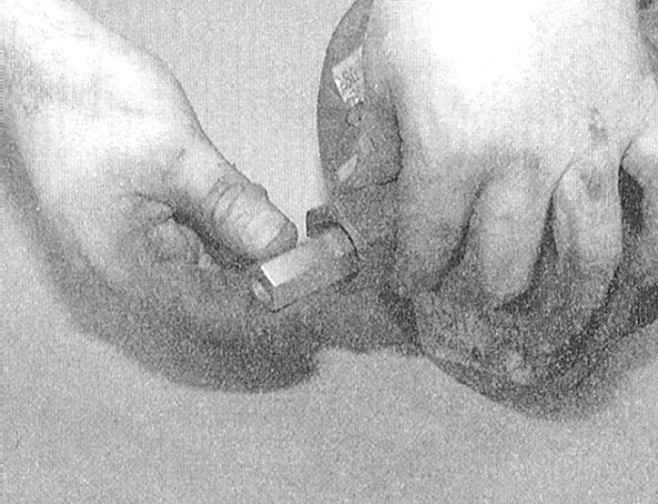

5. Отдайте центральную гайку и снимите сборку верхней опоры и верхнее седло пружины.

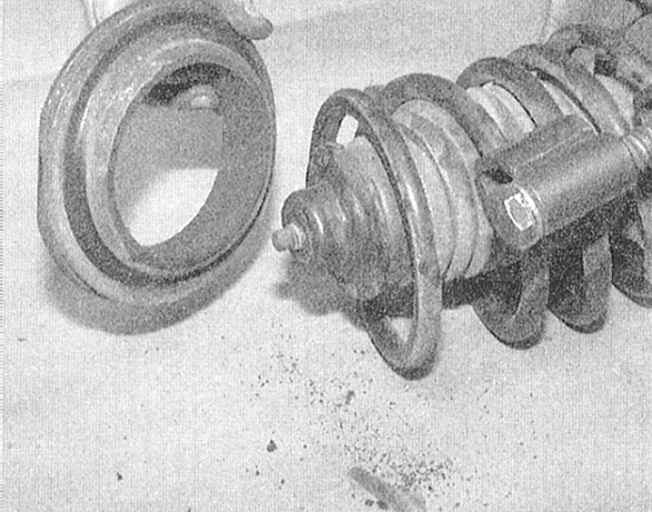

6. Снимите винтовую пружину.

1. Установите на стоечную сборку сжатую винтовую пружину.
2. Установите сборку верхней опоры и затяните гайку ее крепления с требуемым усилием (59 H•м).
3. Отпустите инструмент сжимающий пружину.
4. Установите стоечную сборку на автомобиль (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).

1. Снимите сборку амортизатора с винтовой пружиной (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).
2. Сожмите пружину при помощи специального инструмента.

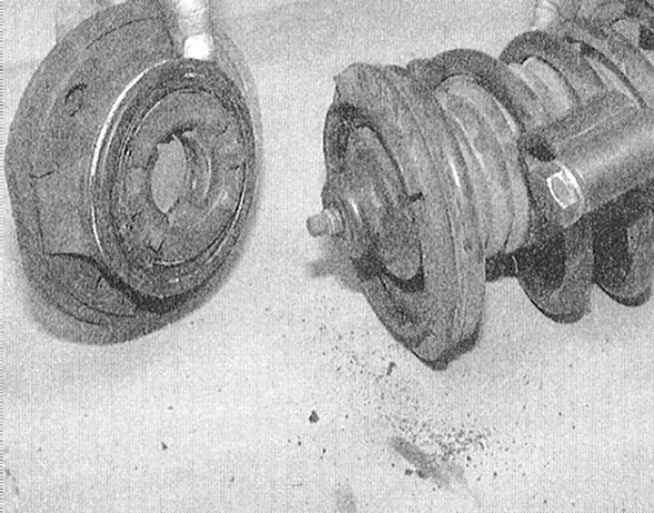

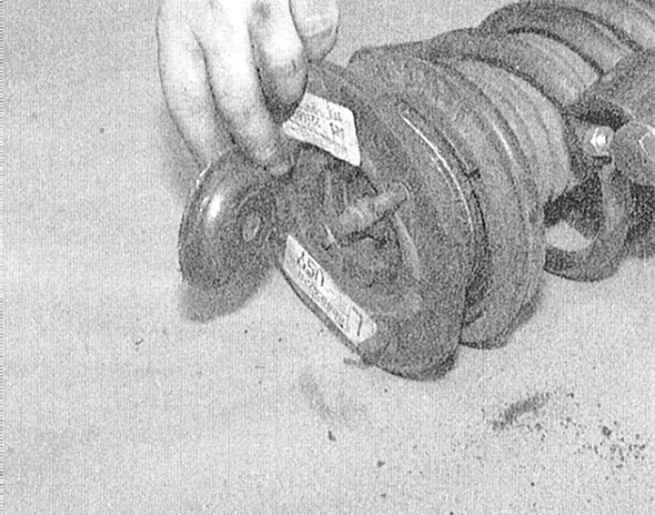

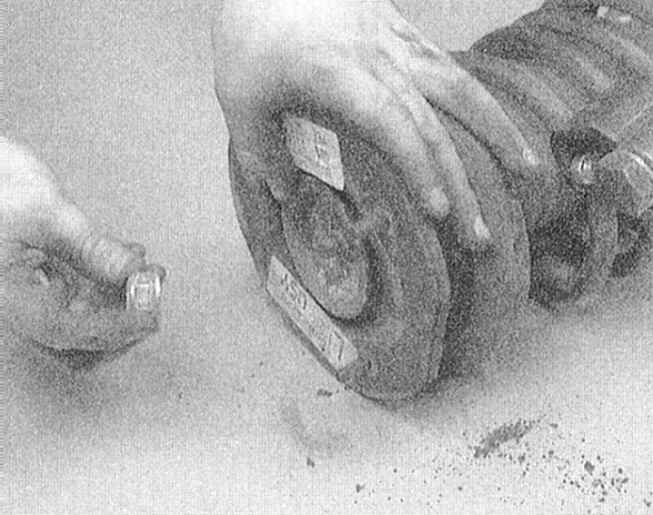

3. Отпустите самоконтрящуюся гайку и снимите подложенную под нее шайбу. Снимите втулку, сборку верхней опоры, а также седло пружины с накладкой.

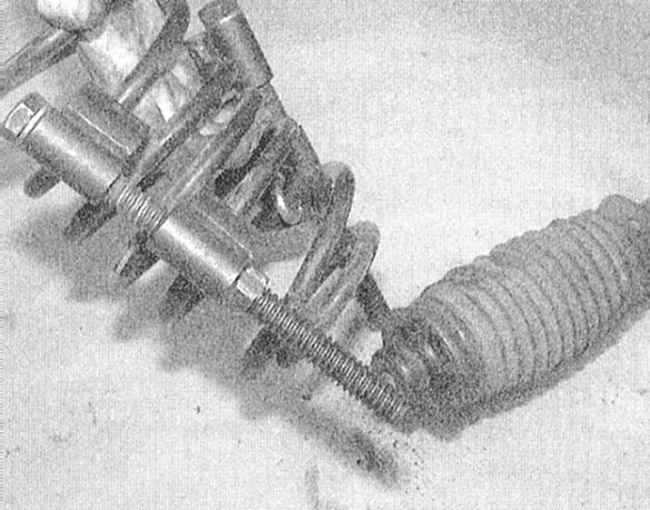

1. Установите на сборку амортизатора сжатую при помощи специального инструмента винтовую пружину, - проследите, чтобы пруток пружины уперся торцом в специальную выборку в седле.
2. Установите пыльник, резиновую подушку, чашку, верхнюю втулку и седло с накладкой.
3. Затяните крепеж, отпустите пружину и установите сборку на автомобиль (см. Раздел Снятие и установка стоек и винтовых пружин передней подвески).
