12.11. Восстановительный ремонт стоечных сборок задней подвески

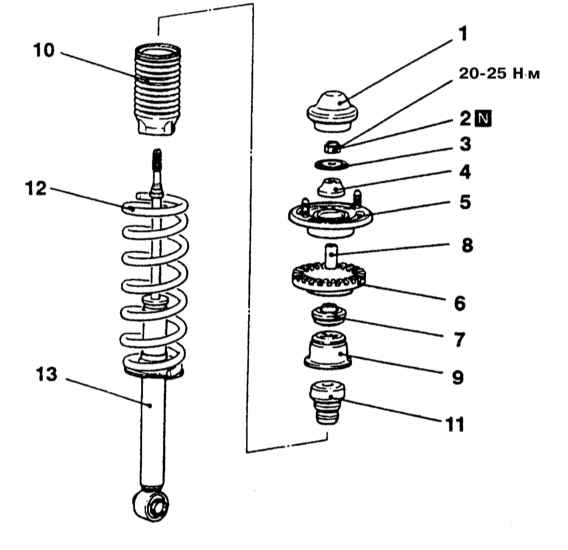

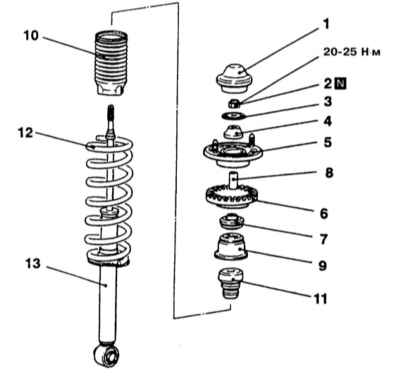

1. Конструкция стоечной сборки задней подвески моделей Galant и Mirage показана на иллюстрации.
2. Снимите стоечную сборку с автомобиля (см. Раздел Снятие и установка задних стоек).
3. Специальным инструментом сожмите винтовую пружину.
4. Снимите защитную крышку.
5. Удерживая шток амортизатора от проворачивания, отдайте самоконтрящуюся гайку.
6. Снимите сборку верхнего седла пружины с накладкой.
7. Снимите металлическую втулку, втулки А и В, чашку, ограничитель хода сжатия и пылезащитный кожух.
8. Снимите с амортизатора сжатую винтовую пружину.

1. Установите сжатую винтовую пружину на амортизатор, - добейтесь попадания торца прутка крайнего витка пружины в углубление в накладке седла.
2. Установите на амортизатор пыльник, ограничитель хода сжатия, чашку, металлическую и резиновую втулки, седло пружины с накладкой.
3. Наденьте на шток амортизатора верхнюю втулку А и шайбу.
4. Наверните новую самоконтрящуюся гайку и временно ее затяните.
5. Снимите сжимающий пружину инструмент, затем затяните окончательно самоконтрящуюся гайку с требуемым усилием (25 H•м).
6. Установите защитную крышку.
7. Установите сборку амортизатора с винтовой пружиной на свое штатное место на автомобиле (см. Раздел Снятие и установка задних стоек).
