4.9. Переборка двигателя - порядок разборки

1. Установите двигатель на стенде или на полу.

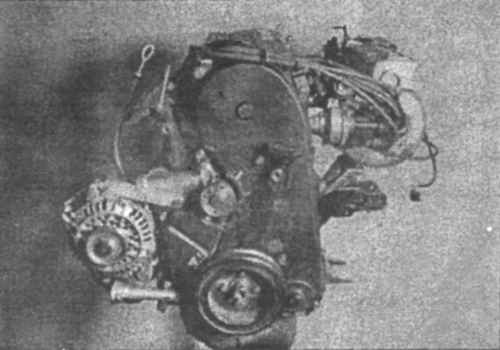

8.2а Двигатель объемом 1,5 л - вид со стороны газораспределительного ремня

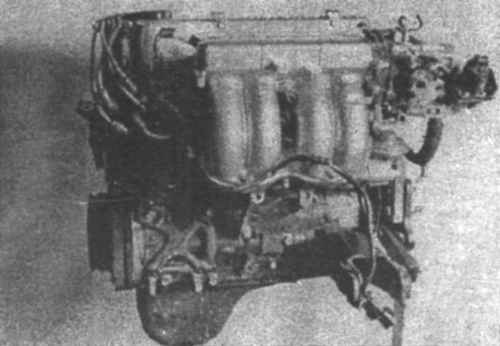

8.2б  Двигатель объемом 1.5 л - вил со стороны впускного коллектора

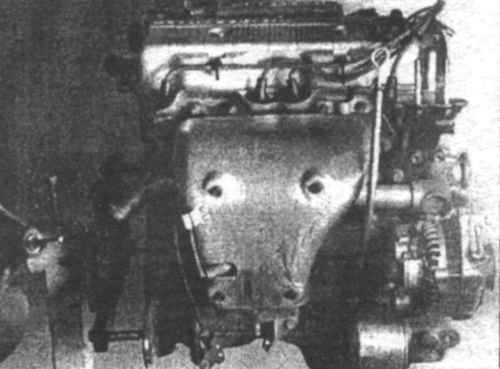

8.2в Двигатель объемом 1,5 л - вид со стороны выпускного коллектора

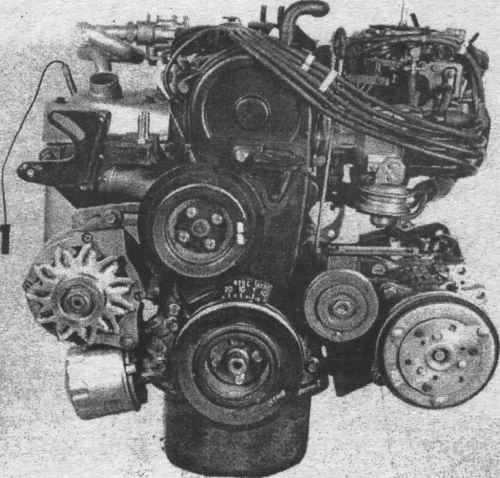

8.2г Двигатель 2.0L SOHC - вид со стороны газораспределительного ремня

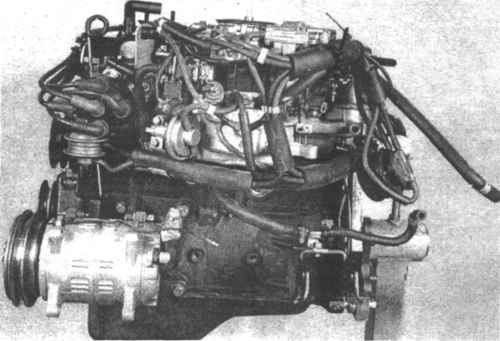

8.2д Двигатель 2.0L SOHC - вид со стороны впускного коллектора

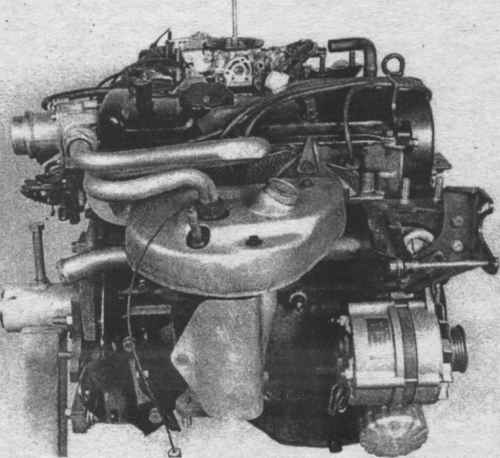

8.2е Двигатель 2.OL SOHC - вид со стороны выпускного коллектора

2. Снимите все внешние элементы двигателя (8.2а, 8.2б, 8.2в, 8.2г, 8.2д и 8.2е), включающие в себя: Генератор и кронштейны

3.  Если необходимо, снимите головку блока цилиндров, масляный картер и масляный насос.

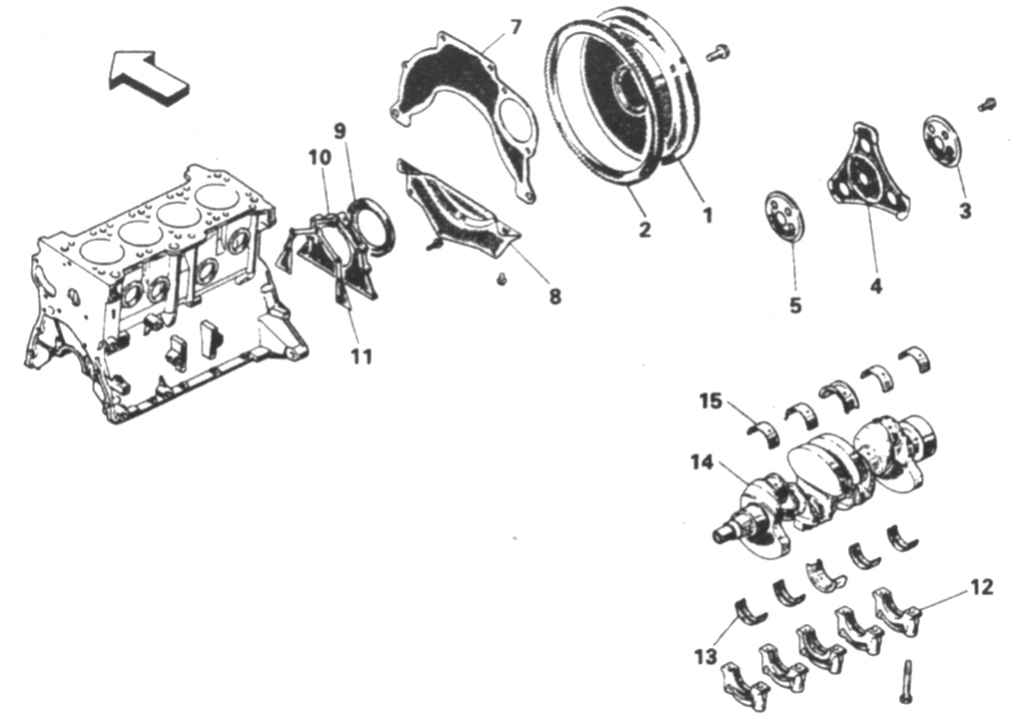

8.4 Внутренние элементы двигателя 1. Маховик* 2. Зубчатый венец* 3. Переходная пластина * * 4. Ведущий диск* * 5. Переходная пластина* * 6.- 7. Задняя пластина 8. Кожух сцепления 9. Задний сальник 10. Кожух сальника 11. Прокладка 12.   Крышка   коренного   подшипника 13. Нижний вкладыш коренного подшипника 14. Коленчатый вал 15. Верхний вкладыш коренного подшипника * Автомобили с механической коробкой передач * * Автомобили с автоматической коробкой передач

4.  Если Вы собираетесь проводить полную переборку двигателя, снимите внутренние элементы двигателя (8.4) в следующем порядке:
