4.11. Головка блока цилиндров - очистка и осмотр

1.  Удалите следы старой прокладки и герметика с поверхности головки. Удалите накипь с водяных каналов. Прочистите все остальные каналы. Прочистите проволочной щёткой резьбовые отверстия и продуйте их сжатым воздухом.

2.  Очистите головку блока цилиндров, коромысла, пружины, волновые шайбы и оси коромысел, пружины клапанов, седла клапанов, сухарики и тарелки растворителем и высушите их.

3.  Счистите отложения с клапанов, затем очистите головки и штоки клапанов проволочной щеткой.

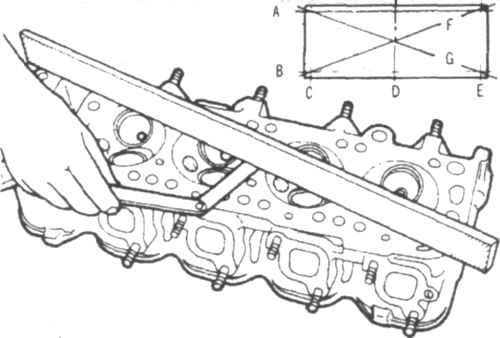

10.4 Проверьте поверхность головки на наличие деформации при помощи линейки и набора щупов

4.  Осмотрите головку на наличие трещин, следов утечки и других повреждений. При помощи линейки и щупа проверьте поверхность головки на деформацию (10.4).

5. Осмотрите седла клапанов, если они подверглись коррозии, треснули или прогорели, обратитесь к специалистам.

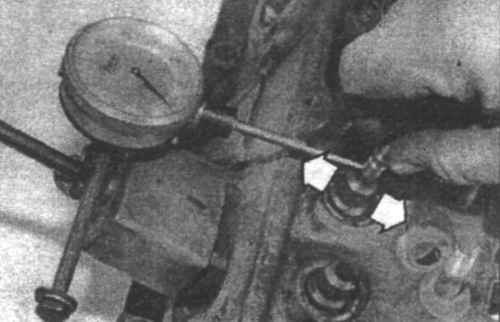

10.6 Для измерения зазор между штоком клапана и направляющей втулкой используйте циферблатный датчик

6. Проверьте зазор между клапанами и направляющими втулками, измерив ход штока клапана при помощи циферблатного датчика (10.6). При проведении проверки расстояние между седлом и головкой клапана должно быть примерно 1,5 мм.

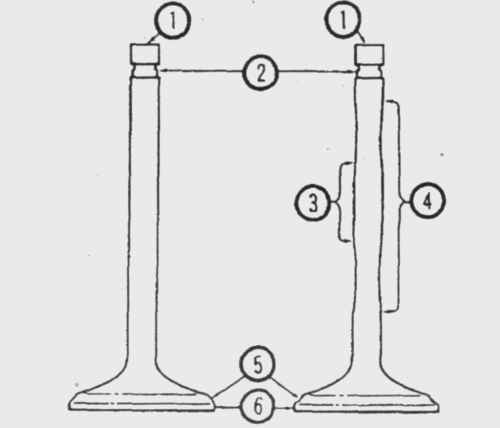

10.7 Проверьте клапан на наличие износа в указанных местах а. Новый клапан б. Изношенный клапан 1. Кончик клапана 2. Канавка 3.  Шток (наименее изношенная область) 4.  Шток (наиболее изношенная область) 5. Головка клапана 6. Фаска

7. Осмотрите головки клапанов на наличие износа, деформации, трещин, коррозии и обгоревших областей. Проверьте шток клапана на наличие зазубрин, трещин  или деформации  (10.7).  Если  они  присутствуют, замените клапан.

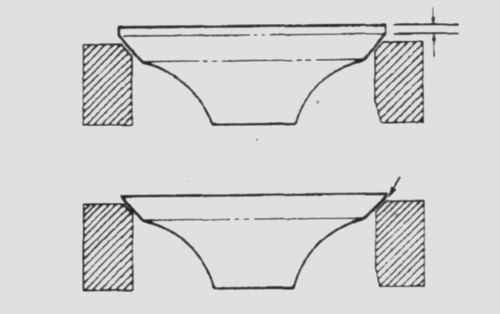

10.8 Ширина фаски клапана должна быть такой, как указано в разделе технических характеристик

8. Измерьте ширину фаски клапанов (10.8) и замените их, если она меньше минимально допустимой.

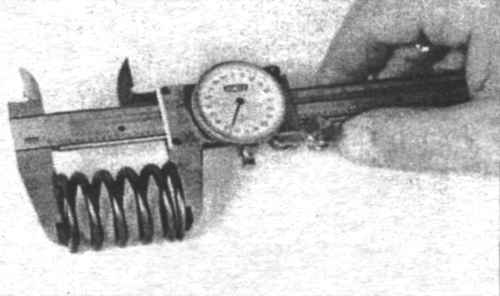

10.9 Измерьте длину пружины клапана в свободном состоянии

9. Осмотрите пружины клапанов на наличие износа и коррозии. Измерьте длину клапана в свободном состоянии (10.9). Проверьте сопротивление пружин.

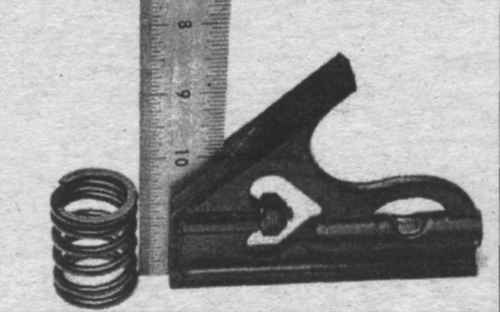

10.10 Проверьте пружины на наличие деформации

10.  Установите пружину на плоскую поверхность и проверьте ее на наличие деформации (10.10).

11. Осмотрите сухарики и тарелки пружин на наличие трещин и следов износа.

12. Смотрите Главу 2 Часть А.

13.  Проверьте легкость хода всех клапанов. Осмотрите головки и седла клапанов на наличие повреждений. Проверьте пружины на наличие деформации и трещин.
