4.7. Двигатель - снятие и установка

1. Если на автомобиле установлена система кондиционирования воздуха, разрядите ее, обратившись к специалистам.

2. Закройте старыми одеялами передние крылья.

3. Снимите капот.

4. Отсоедините и снимите аккумулятор.

5.  Снимите воздушный фильтр. Снимите впускной патрубок турбокомпрессора, если необходимо.

6. Слейте охлаждающую жидкость и снимите радиатор.

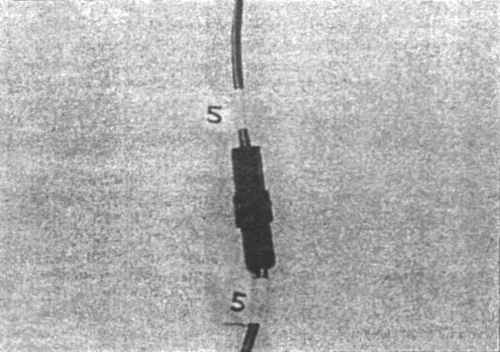

6.7 Пометьте все провода перед отсоединением разъема подключения

7: Пометьте и отсоедините все шланги, трубки, провода и тросики (6.7).

8. Поднимите двигатель и установите его на опорах.

9.  Снимите компрессор кондиционера, насос и бачок системы гидроусиления рулевого управления.

10.  Слейте масло и жидкость коробки передач и снимите масляный фильтр.

11.  Отсоедините приемную трубу от выпускного коллектора.

12.  Отсоедините полуоси от коробки передач и закройте отверстия в коробке передач тряпками.

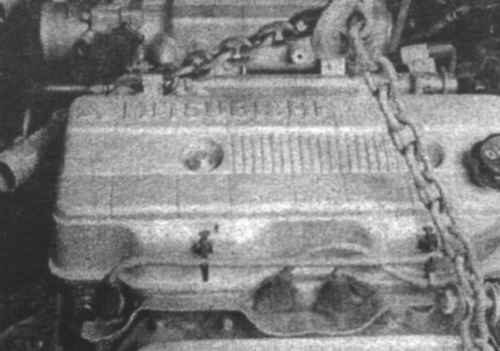

6.13 Подсоедините цепь подъемника к кронштейнам на двигателе при помощи больших болтов и шайб

13. Подсоедините подъемник к кронштейнам двигателя (6.13).

14. Установите домкрат под коробку передач.

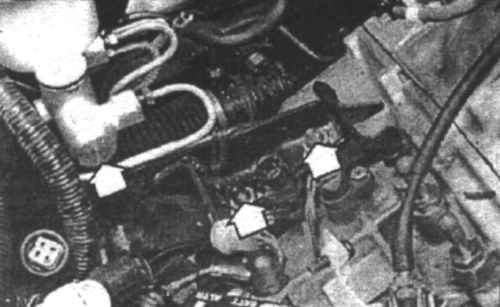

6.15 На некоторых моделях необходимо снять главный тормозной цилиндр и крепежный кронштейн коробки передач (указаны стрелками) (показана модель с объемом двигателя 1,5 л)

15.  Снимите главный тормозной цилиндр и кронштейн коробки передач (6.15), если необходимо.

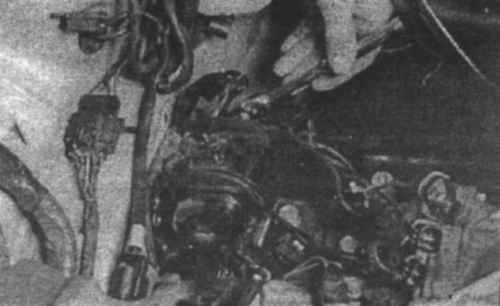

6.16 Снимите длинный сквозной болт с крепления коробки передач

16. Снимите сквозной болт крепления (6.16).

17. Проверьте, чтобы все тросики, шланги, провода и другие элементы были отсоединены от двигателя.

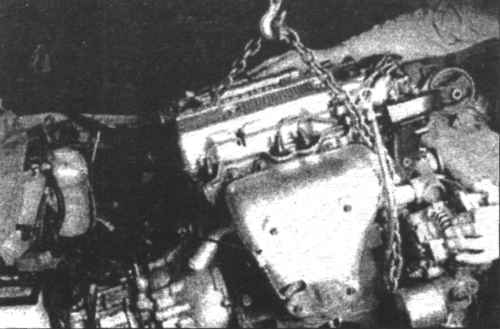

6.18 Медленно поднимите двигатель, опуская коробку передач

18.  Аккуратно приподнимите двигатель и опустите коробку передач (6.18).

19. Аккуратно поднимите двигатель и коробку передач и снимите их с автомобиля.

2О..Снимите коробку передач с двигателя и снимите элементы сцепления и маховик (или ведомый диск).

20.  Проверьте крепления двигателя и коробки передач. Замените их, если они повреждены.

21.   Проверьте  элементы  сцепления  и  смажьте шлицы входного вала высокотемпературной смазкой.

22. Установите коробку передач на двигатель, и надежно затяните крепежные болты.

23. Подсоедините подъемник к двигателю и установите его на автомобиль.

24. Установите крепежные болты, и надежно затяните их.

25. Установите все остальные элементы и крепления в обратном порядке снятия.

26.  Залейте охлаждающую жидкость, масло, жидкость системы гидроусиления рулевого управления и трансмиссионное масло.
