9.2.4. Снятие и установка вакуумного насоса привода блокировки дифференциалов

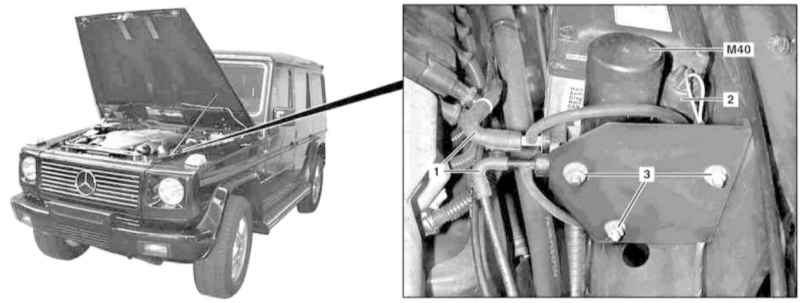

Детали установки вакуумного насоса привода блокировки дифференциалов


1 — Вакуумный шланг 2 — Вакуумный разъем	3 — Крепежные гайки М40 — Вакуумный насос

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините от насосной сборки (М40) вакуумные шланги (1).
Рассоедините вакуумный разъем (2).
Отдайте крепежные гайки (3) и снимите насос (М40).
Установка производится в обратном порядке.
