9.2.19. Снятие и установка входного и промежуточного валов

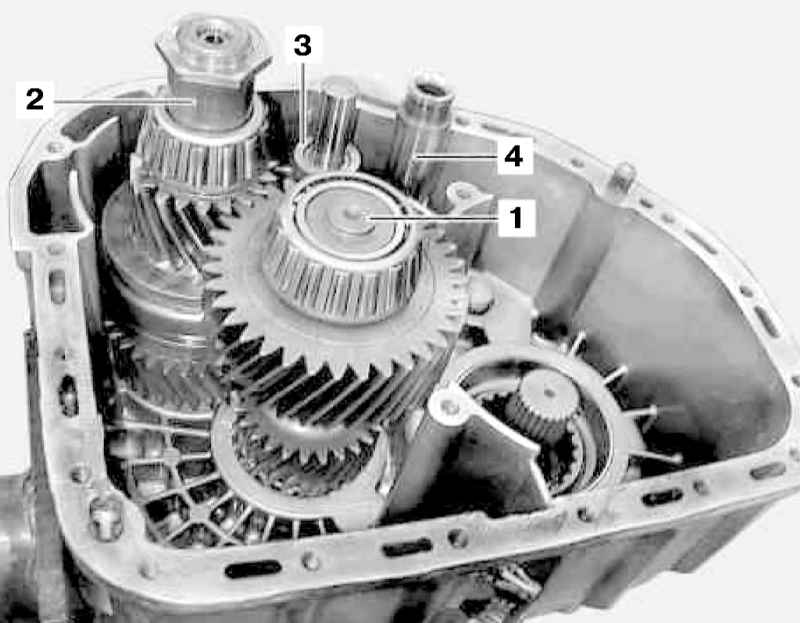

Детали установки входного и промежуточного валов раздаточной коробки


1 — Промежуточный вал 2 — Входной (ведущий) вал	3 — Вилка переключения 4 — Шток переключения

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите сборку межосевого дифференциала (см. Раздел Снятие и установка межосевого дифференциала).
Извлеките из раздаточной коробки входной (ведущий) (2) и промежуточный (1) валы.
Установка производится в обратном порядке, - не забудьте откорректировать осевые люфты валов путем подбора регулировочных шайб.
