9.2.17. Снятие и установка межосевого дифференциала

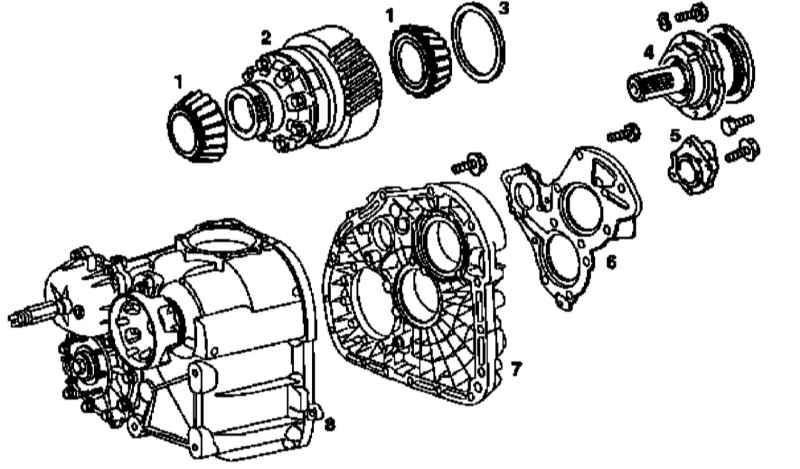

Детали установки межосевого дифференциала

1 — Конусный роликовый подшипник
2 — Дифференциал
3 — Регулировочное кольцо
4 — Выходной фланец крышки подшипника

5 — Верхняя задняя крышка
6 — Крышка промежуточного фланца
7 — Промежуточный фланец
8 — Картер раздаточной коробки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите промежуточный фланец (7) (см. Раздел Снятие и установка промежуточного фланца).

Извлеките из картера раздаточной коробки сборку межосевого дифференциала (2).

Установка производится в обратном порядке, - не забудьте откорректировать осевой люфт валов путем подбора регулировочных шайб.

В заключение не забудьте произвести инициализацию сервомотора при помощи считывателя STAR DIGNOSIS, - обратитесь за помощью к специалистам фирменной СТО Mercedes-Benz.
