9.2.23. Снятие и установка компонентов механизма переключения режимов раздаточной коробки

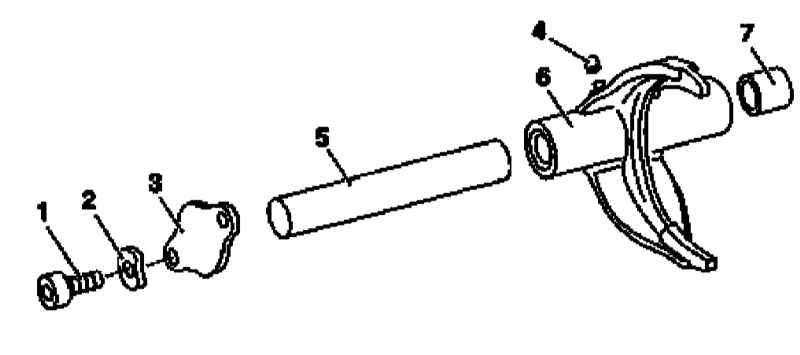

Конструкция привода переключения режимов раздаточной коробки


1 — Болт 2 — Шайба 3 — Торцевая крышка 4 — Вкладыш	5 — Шток переключения 6 — Вилка переключения 7 — Подшипник

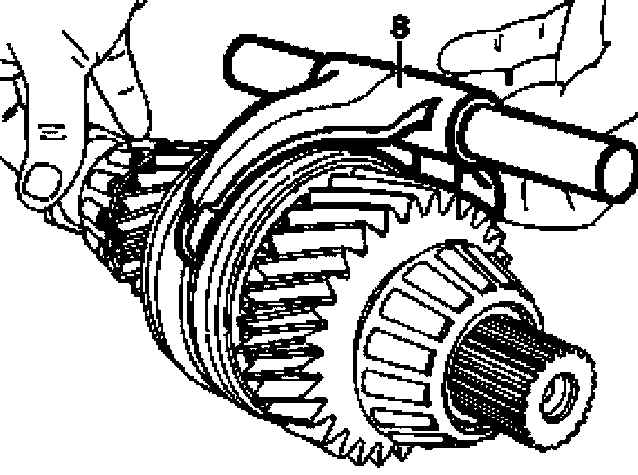

Схема посадки вилки переключения

8 — Сборка штока с вилкой переключения

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите раздаточную коробку (см. Раздел Снятие и установка раздаточной коробки).
Снимите сервомотор раздаточной коробки (см. Раздел Снятие и установка сервомотора раздаточной коробки).
Снимите вилку переключения в сборе со штоком (8).
Установка производится в обратном порядке, - не забудьте предварительно тщательно протереть все компоненты.
