14.9.8. Снятие и установка электромоторов привода вытяжных форточек

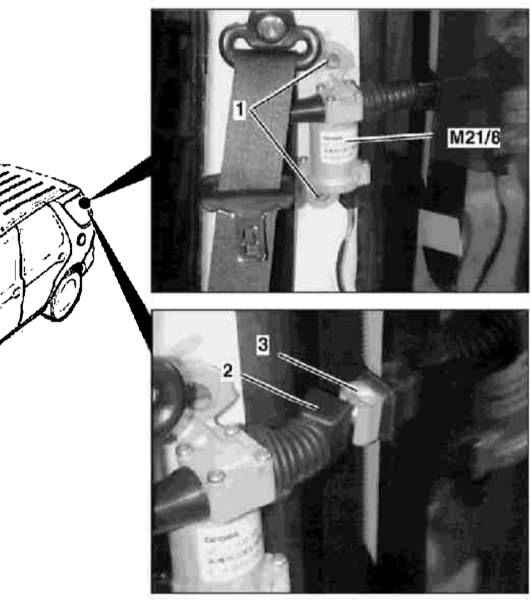

Детали установки электромотора привода вытяжной форточки

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки электромотора привода вытяжной форточки показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите заднюю панель отделки крыши.

Рассоедините контактный разъем электропроводки и выверните винты (1) крепления сборки приводного электромотора (М21/8 или М21/9).

Снимите крышку (2) с направляющей (3).

Снимите с направляющей (3) сборку приводного электромотора (М21/8 или М21/9).

Установка производится в обратном порядке, - проследите за правильностью посадки дистанционной втулки и демпфера.

В заключение включите зажигание и проверьте исправность функционирования привода форточек.
