10.4.5. Замена сальника переднего выходного вала

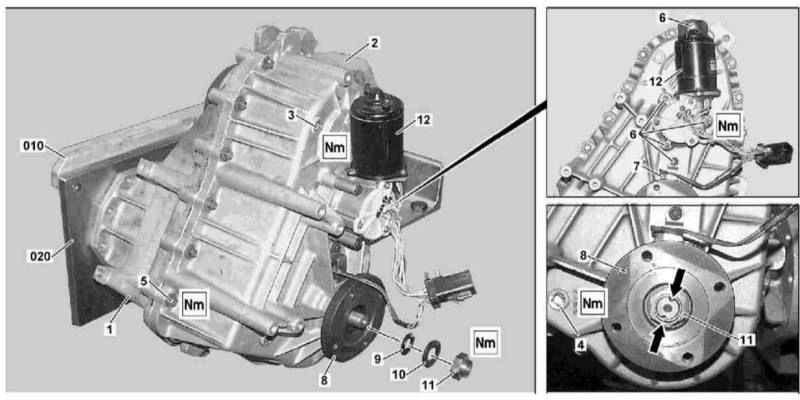

Замена сальника переднего выходного вала

1 — Раздаточная коробка 2 — Крышка картера 3 — Сливная пробка 4 — Заливная пробка 5 — Болты 6 — Болты 7 — Датчик оборотов	8 — Выходной фланец заднего карданного вала 9 — Уплотнительное кольцо 10 — Шайба 11 — Гайка 12 — Сервомотор 010 — Монтажный стенд 020 — Опорная пластина

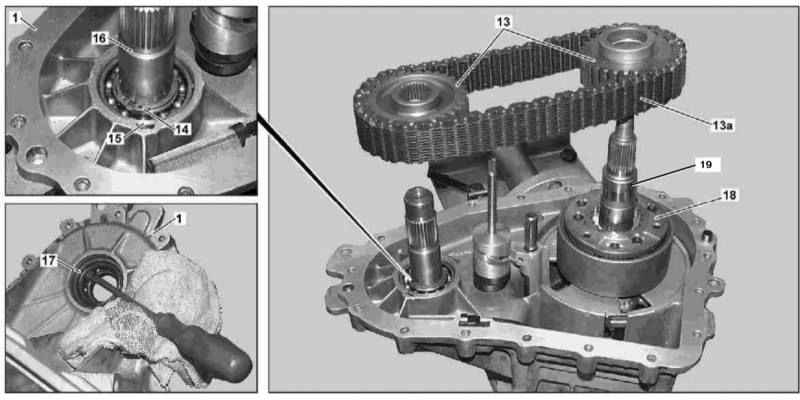

Замена сальника переднего выходного вала

1 — Раздаточная коробка 13 — Звездочки цепной передачи 13а — Приводная цепь 14 — Стопорное кольцо 15 — Шариковый подшипник	16 — Передний выходной вал 17 — Сальник 18 — Планетарный редуктор 19 — Задний выходной вал

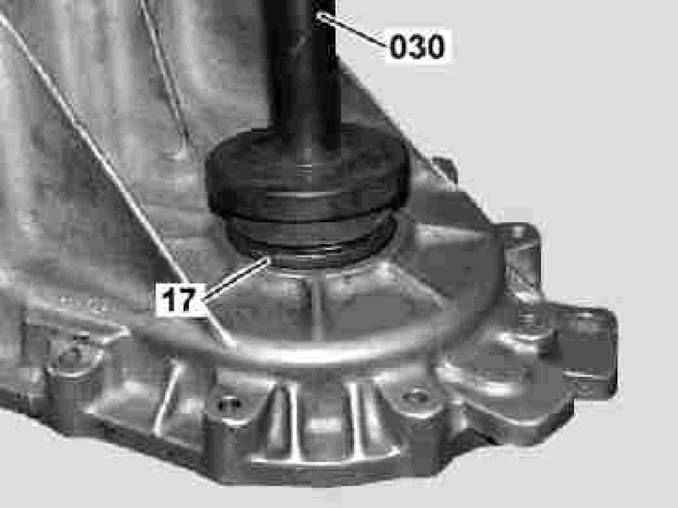

Замена сальника переднего выходного вала

17 — Сальник	030 — Оправка

ПОРЯДОК ВЫПОЛНЕНИЯ

Иллюстративный материал по замене сальника переднего выходного вала раздаточной коробки представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Выверните пробку (3) и слейте из картера раздаточной коробки масло. Снимите раздаточную коробку (1) (см. Раздел Снятие и установка раздаточной коробки) и закрепите ее на монтажном стенде (010) при помощи опорной пластины (020). Снимите задний выходной фланец (8) (см. Раздел Замена сальника выходного фланца заднего карданного вала). Выверните крепежные болты (6) и снимите сервомотор (12) в сборе с датчиком оборотов (7). Потянув наружу, извлеките датчик оборотов (7). Выверните болты (5) и снимите крышку (2). Потянув наружу, снимите звездочки (13) в сборе с приводной цепью (13а). Снимите стопорное кольцо (14) и снимите выходной вал привода передней оси (16). При снятии стопорного кольца удерживайте вал неподвижно. Поддев подходящей отверткой, извлеките сальник (17) переднего выходного вала из своего посадочного гнезда и посадите на его место новый, воспользовавшись подходящей оправкой (030), - перед застукиванием сальника зафиксируйте сборку планетарного редуктора (18) с целью предотвращения ее выпадения. Установите на место передний выходной вал (16) и зафиксируйте его стопорным кольцом (14), проследив за надежностью посадки последнего в приемной канавке. Установите сборку цепного привода (13 и 13а). Приболтите крышку (2), предварительно зачистив сопрягаемые поверхности и наложив подходящий герметик. Установите на место сервомотор (12) и датчик оборотов (7), затяните крепежные болты (6). Установите фланец заднего карданного вала (см. Раздел Замена сальника выходного фланца заднего карданного вала). Залейте в раздаточную коробку свежее масло до уровня нижнего среза заливного/контрольного отверстия. В заключение запустите двигатель и проверьте раздаточную коробку на наличие признаков развития утечек.
