10.4.2. Снятие и установка раздаточной коробки

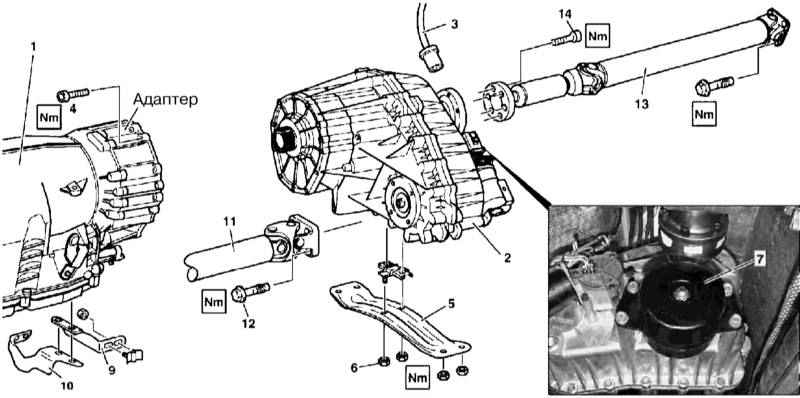

Детали установки раздаточной коробки
|
|
|
|
|
|
- Детали установки раздаточной коробки показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите панели отделки двигательного отсека.
- Снимите систему выпуска отработавших газов с опорных кронштейнов (9 и 10).
- Выверните болты (14), отсоедините от раздаточной коробки и подвяжите к элементам рамы задний карданный вал (13), - постарайтесь не повредить шарнирную сборку и центральный подшипник.
- Выверните болты (12), отсоедините от раздаточной коробки и подвяжите к элементам рамы передний карданный вал (11), - постарайтесь не повредить шарнирную сборку.
- Отсоедините электропроводку (3) от сервомотора.
- Подоприте трансмиссионную сборку (1) и снимите поперечную балку с задней опорой подвески силового агрегата (5).
- Подоприте раздаточную коробку (2) домкратом.
- Выверните болты (4), отделите раздаточную коробку от трансмиссии и снимите ее, подав на домкрате назад.
- Установка производится в обратном порядке.
- В заключение удостоверьтесь, что уровень залитого в коробку масла доходит до нижнего среза заливного/контрольного отверстия.
|
|
|
|
