10.4.10. Снятие и установка сборки подшипниковой сборки раздаточной коробки

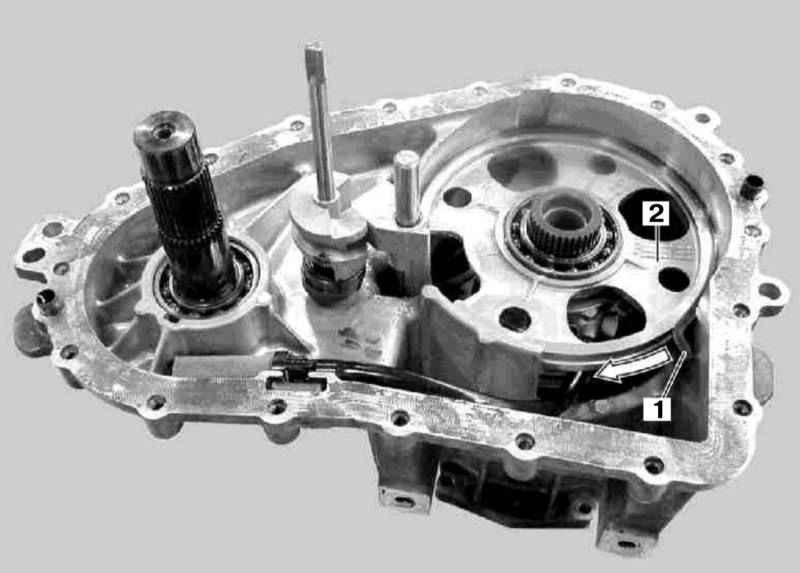

Детали установки подшипниковой сборки раздаточной коробки

1 — Стопорное кольцо
2 — Подшипниковая сборка

Стрелка — Направление вращения при снятии стопорного кольца

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки подшипниковой сборки раздаточной коробки показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите сборку планетарного редуктора (см. Раздел Снятие и установка сборки планетарного редуктора межосевого дифференциала раздаточной коробки).

Повернув в показанном стрелкой направлении, снимите стопорное кольцо (1).

Потянув вверх, снимите сборку подшипника с держателем (2).

Тщательно промойте все компоненты, протрите замшей и просушите сжатым воздухом.

Установка производится в обратном порядке.

В заключение проверьте раздаточную коробку на наличие признаков развития утечек.
