10.1.4. Снятие и установка исполнительного цилиндра сцепления

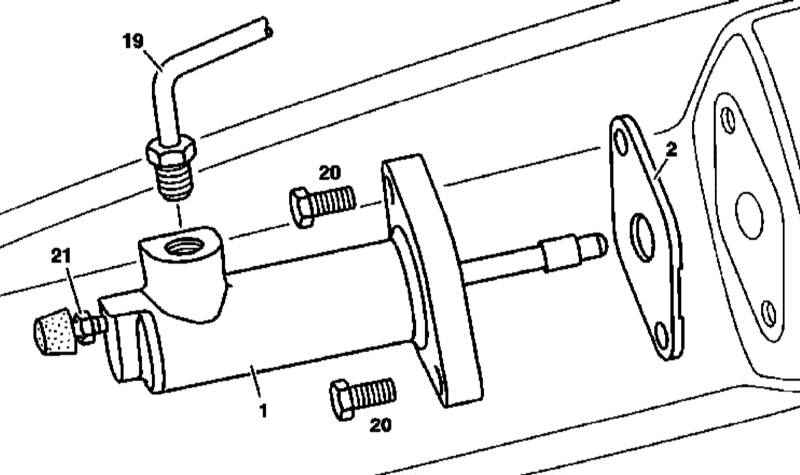

Детали установки исполнительного цилиндра привода сцепления

21 — Вентиль прокачки

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки исполнительного цилиндра сцепления показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Отсоедините от исполнительного цилиндра (1) гидравлическую линию (19), сразу же закупорив ее открытый конец. Выверните крепежные болты (20) и снимите исполнительный цилиндр (1) с пластмассовой шайбой (2). Установка производится в обратном порядке, шток толкателя цилиндра перед установкой смажьте консистентной смазкой и проследите за правильностью попадания в приемное гнездо вильчатого рычага выключения сцепления. В заключение удалите воздух из гидравлического тракта (см. Раздел Удаление воздуха из гидравлического тракта привода сцепления).
