8.2.5. Датчик всасываемого воздуха

Термодатчик измеряет температуру всасываемого воздуха. Эта величина вместе с сигналом датчика давления впускного газопровода (система PMS-управления) служит критерием оценки количества впускаемого воздуха. Тремодатчиком всасываемого воздуха является NTC-резистор (NTC – отрицательный температурный коэффициент), сопротивление которого уменьшается при повышении температуры.

Термодатчик расположен на левой стороне поперечной трубы воздушного фильтра.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

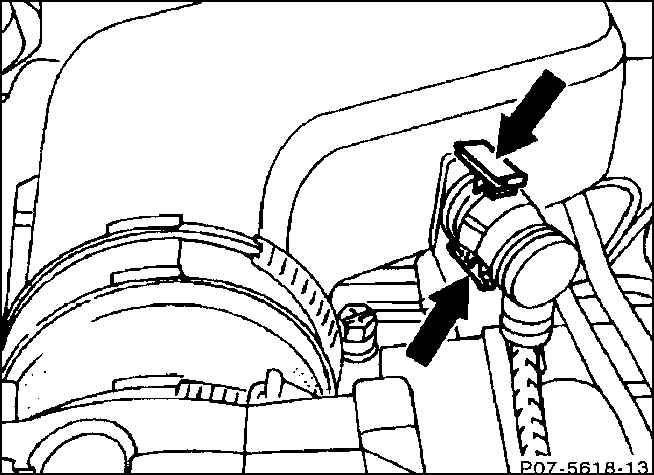

Снимите термодатчик вместе со штеккерным разъемом, для этого сожмите обе скобы (стрелки).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите штеккерный разъем.

2. Подвесьте термодатчик в водяной бане и медленно нагревайте ее.

3. Проверьте омметром сопротивление термодатчика. Измеренное значение считается нормальным, если оно находится внутри допуска 5% (см. таблицу Сопротивление термодатчика).

4. Если при измерениях термодатчик не достигает заданных значений, его следует заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Насадите штеккерный разъем провода.

2. Проверьте на отсутствие повреждений и пористость уплотнительное кольцо круглого сечения.

3. Вставьте термодатчик с уплотнительным кольцом. Выжимайте наружу скобы до тех пор, пока они не зафиксируются со щелчком.

Сопротивление термодатчика

ТЕМПЕРАТУРА	СОПРОТИВЛЕНИЕ
+10° С	ок. 9670 Ом
+20° С	ок. 6060 Ом
+30° С	ок. 3900 Ом
+40° С	ок. 2600 Ом
+50° С	ок. 1760 Ом
+60° С	ок. 1220 Ом
+70° С	ок. 860 Ом
+80° С	ок. 620 Ом
