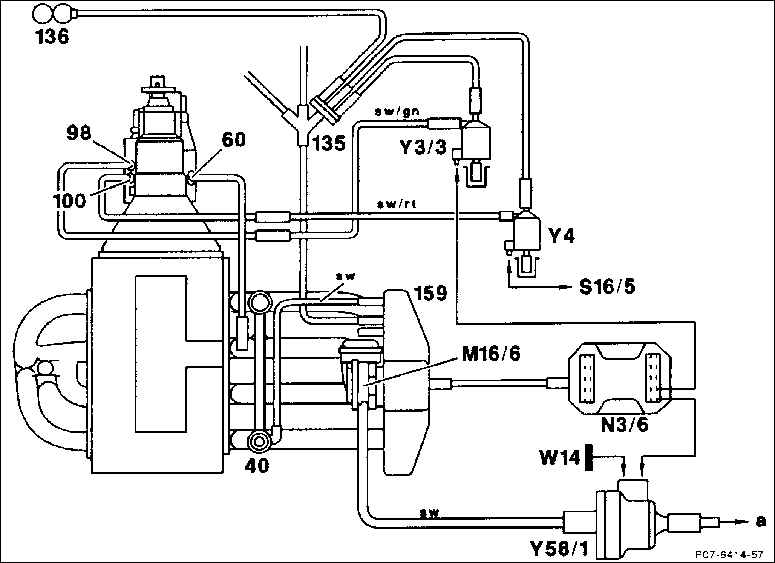

30. Мембранный регулятор давления
60. Мембранный механизм вакуумного регулятора опережения зажигания
в системе модулирующего давления (только при наличии автоматической коробки
передач)
98. Вакуумный элемент системы подъема точки переключения (только при наличии
автоматической коробки передач)
100. Вакуумный элемент второй программы движения (только при наличии автоматической
коробки передач)
135. Обратный клапан
136. Вакуумный ресивер
Y4. Переключающий клапан второй программы движения (только при наличии автоматической
коробки передач)
а – к бачку с активированным углем
159. Впускной газопровод |
М16/6. Исполнительный орган системы регулирования
частоты вращения вала двигателя в режиме холостого хода
N3/6. Устройство управления двигателем (PMS)
S16/5. Выключатель второй программы движения (только при наличии автоматической
коробки передач)
N14. Точка массы на держателе гидравлического блока устройства ABS
Y3/3. Переключающий клапан системы подъема точки переключения (только при
наличии автоматической коробки передач)
Y58/1. Переключающий клапан системы регенирирования |
