7.5.1.5. Термодатчик всасываемого воздуха

Термодатчик измеряет температуру всасываемого воздуха. Эта величина вместе с сигналом датчика давления впускного газопровода служит для управляющего устройства мерой количества всасываемого воздуха. Термодатчиком всасываемого воздуха является NTC-резистор (NTC = отрицательный температурный коэффициент), сопротивление которого уменьшается при повышении температуры.

ДВИГАТЕЛЬ ОБЪЕМОМ 2,2/ 2,5 Л

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

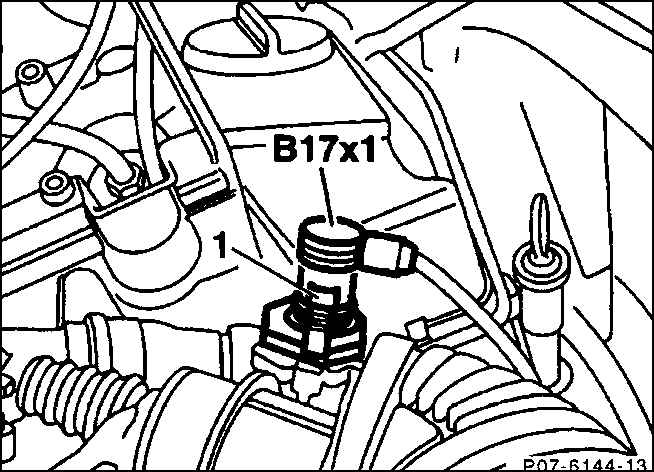

Снимите термодатчик вместе со штекером (В17х1), для этого сожмите оба боковых фиксирующих зажима (1).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините штеккер.

2. Проверьте омметром сопротивление термодатчика при различных температурах. Измеренная величина в порядке, если она находится в пределах допуска + 5% (см.таблицу Сопротивление термодатчика).

3. Если при измерениях термодатчик не достигает заданных значений, то его следует заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Насадите кабельный штеккер (разъем).

2. Проверьте на дефекты или пористость уплотнительное кольцо круглого профиля, при необходимости замените его.

3. Вставьте термодатчик вместе с уплотнительным кольцом круглого профиля.

4. Выжимайте фиксирующие зажимы наружу до тех пор, пока она внятно (на слух) зафиксируется.

Сопротивление термодатчика

ТЕМПЕРАТУРА	СОПРОТИВЛЕНИЕ
20° С	9670 Ом
30° С	6060 Ом
40° С	3900 Ом
50° С	2600 Ом
60° С	1760 Ом
70° С	1220 Ом
80° С	860 Ом
90° С	620 Ом
100 ° С	185 Ом
