4.13.4. Холодильник системы кондиционирования воздуха

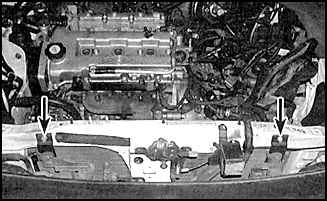

Расположение соединений трубок хладагента

Соединения трубок хладагента (стрелка) расположены перед холодильником (Mazda 1997).

Расположение трубок хладагента

Трубки хладагента (указаны стрелками) прикреплены к верхней и нижней частям холодильника (Mazda 1998).

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Спустите давление в системе.

2. Снимите радиатор (Probe).

3. Снимите кронштейны радиатора (Mazda).

4. Снимите соединение (указано стрелкой) трубок хладагента (Probe).

5. Выкрутите болты, скрутите гайки и снимите холодильник.

Установка

Установка проводится в обратном порядке снятия.
