3.1.10. Коромысла и распределительный(е) вал(ы)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку клапанов.
2. Снимите распределитель зажигания.
3. Снимите крышки газораспределительного ремня, сам ремень и звездочку распределительного вала.

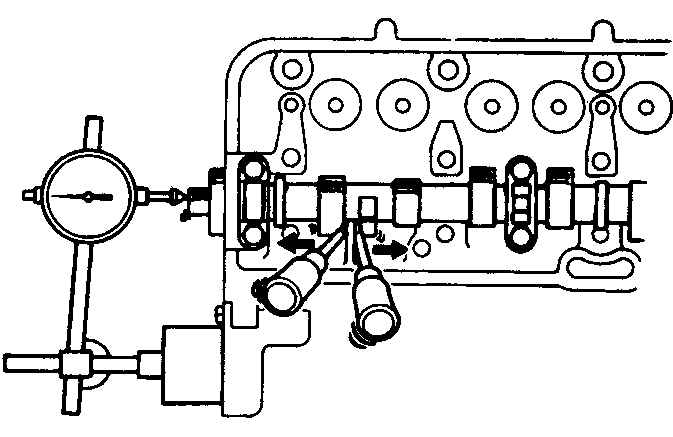

	4. Измерьте свободный ход распределительного вала при помощи специального прибора, при необходимости замените упорную пластину распределительного вала, распределительный вал и головку цилиндров.
Модели объемом 1,6 л
5. Перед снятием пронумеруйте все детали.

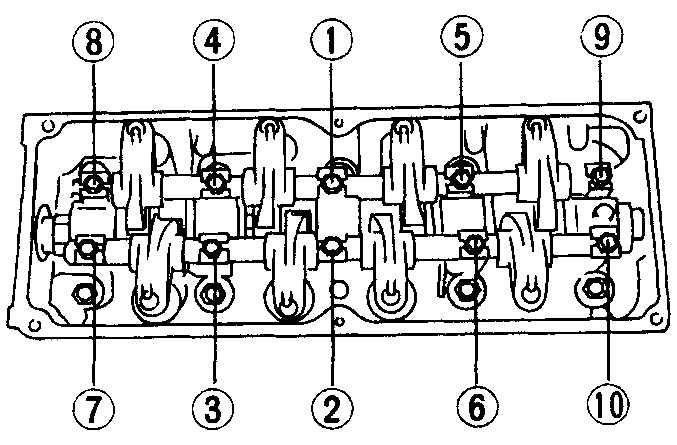

	6. Ослабьте болты коромысел в указанной последовательности (SOHC).
7. Снимите оси коромысел вместе с коромыслами.
8. Снимите воздушный фильтр и блок плавких предохранителей.

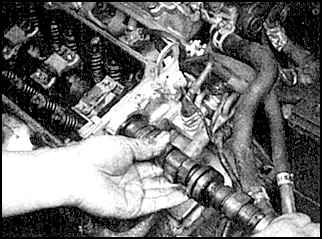

	9. Достаньте распределительный вал из головки цилиндров. Извлеките сальник.
Модели объемом 1,8 л
10. Вывинтите болты звездочек распределительных валов и снимите звездочки.

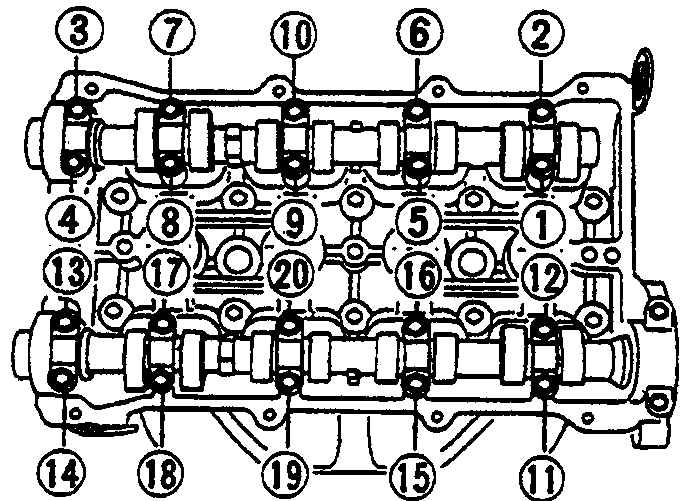

	11. Ослабьте болты крышек подшипников в указанной последовательности (1,8 л DOHC). Снимите крышки.
12. Примите во внимание установочное расположение сальников.
13. Снимите распределительные валы и сальники.

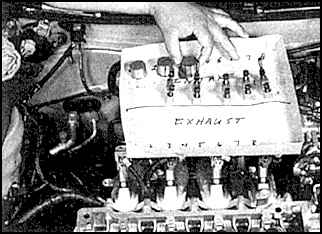

	14. Достаньте гидравлические регуляторы клапанов или толкатели и сложите их в отдельные пронумерованные коробочки.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите все детали на наличие царапин и повреждений.
Модели объемом 1,6 л
2. Осмотрите поверхность коромысел, соприкасающуюся с кулачками распределительного вала на наличие сильного износа и царапин. При необходимости замените коромысла.
	3. Осмотрите поверхность оси коромысел и внутреннюю поверхность отверстий коромысел. По возможности измерьте диаметр отверстий коромысел и диаметр оси коромысел.
	4. Вычислите зазор. При необходимости замените оси и коромысла.
	5. Измерьте внутренний и внешний диаметры подшипников распределительного вала и вычислите смазочный зазор.
	6. Измерьте кулачки распределительного вала.
Модели объемом 1,8 л
7. Проверьте смазочный зазор каждого подшипника распределительного вала. Почистите растворителем подшипники и крышки подшипников. Установите валы на места.
	8. Положите на каждый подшипник полоску измерительного пластика.
	9. Установите крышки подшипников. Затяните болты крышек в указанной последовательности.
	10. Вывинтите болты в указанной последовательности и снимите крышки.

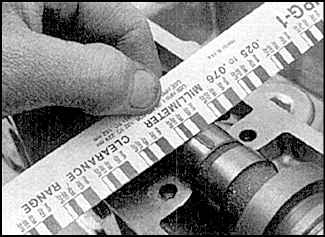

	11. Сравните ширину сжатой полоски с измерительной таблицей.
12. При необходимости замените распределительный вал или головку цилиндров. Счистите остатки пластика.
13. Проверьте гидравлические подъемники клапанов (1,8 л), при необходимости замените их.

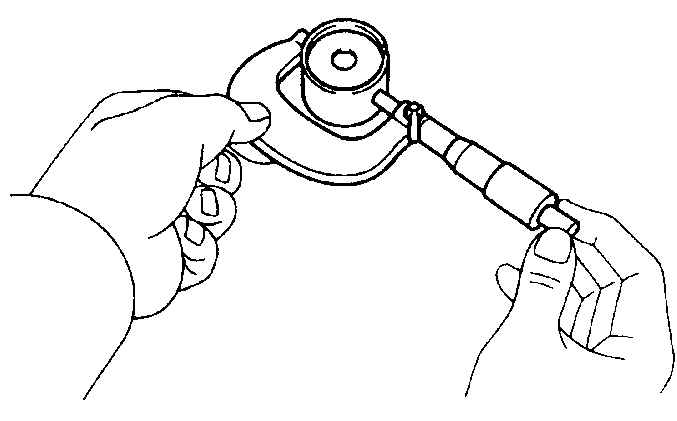

	14. Измерьте внешние диаметры толкателей или гидравлических подъемников и диаметры их отверстий. При необходимости замените изношенные детали.
15. Осмотрите кулачки и подшипники валов.
	16. Измерьте диаметры подшипников валов. При необходимости замените вал.
	17. Измерьте высоту каждого кулачка. При необходимости замените вал.
18. Заменяйте все детали, характеристики которых не соответствуют техническим требованиям.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели объемом 1,6 л
1. Смажьте моторным маслом сальник распределительного вала.
2. Установите сальник.
	3. Нанесите смазку на кулачки и подшипники вала.
	4. Установите распределительный вал в головку цилиндров.
	5. Смажьте уплотнительные кольца гидравлических регуляторов маслом.
	6. Установите регуляторы в коромысла.
	7. Наденьте коромысла на оси.
	8. Вставьте крепежные болты.
	9. Совместите смазочные отверстия оси коромысел и головки цилиндров.
	10. Затяните крепежные болты коромысел в указанной последовательности.
11. Установите звездочку распределительного вала и затяните болт.
12. Наденьте газораспределительный ремень.
13. Установите оставшиеся детали.
Модели объемом 1,8 л
14. Смажьте толкатели моторным маслом и установите их на места.
15. Смажьте подшипники и кулачки распределительных валов. Установите валы. Установите цепь и совместите синхронизационные метки звездочек валов с помеченными звеньями цепи.
16. Нанесите силиконовый герметик на заштрихованные области.

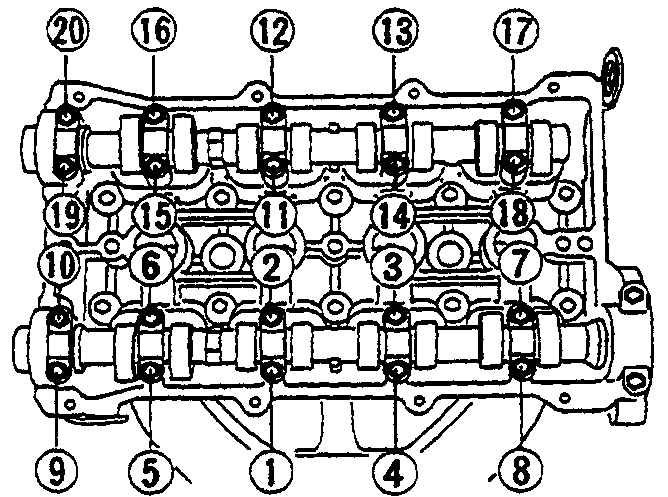

	17. Установите крышки подшипников и затяните болты в указанной последовательности.
18. Смажьте новые сальники маслом и установите их на места.
19. Установите звездочки валов.
20. Наденьте газораспределительный ремень.
21. Установите оставшиеся детали и проверьте работу двигателя.
