1.16. Предохранители

Электрическая система Вашего автомобиля защищена плавкими предохранителями.

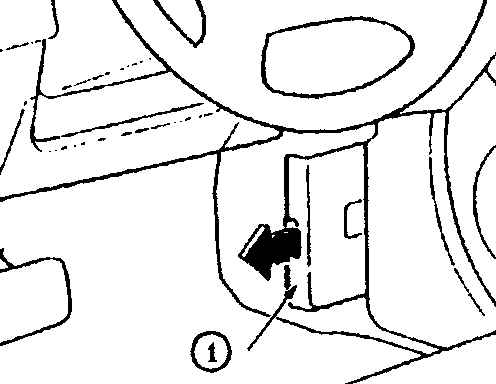

1. Крышка панели предохранителей

Если какие-либо элементы освещения, принадлежности или органы управления не работают, осмотрите предохранитель соответствующей цепи. Если он перегорел, будет видна его расплавившаяся нить.

Если тот же самый предохранитель перегорает повторно, избегайте использования данной системы и как можно скорее обратитесь у уполномоченному дилеру фирмы "Мазда".

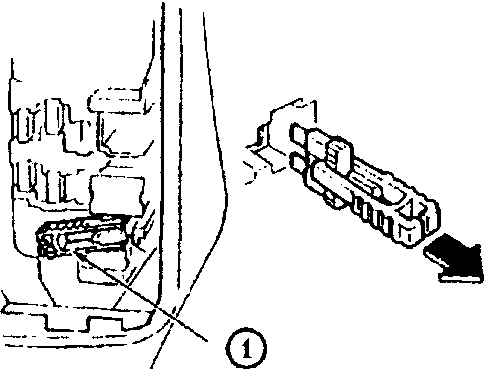

1. Съемник предохранителей*

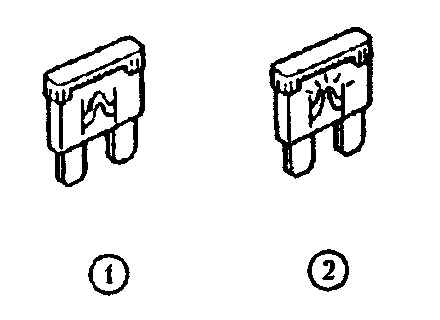

Стандартный предохранитель

1. Нормальный 2. Перегоревший

Замена предохранителей

1. Выключите зажигание и другие электрические цепи.

2. Откройте панель предохранителей.

3. Вытащите предохранитель, используя съемник, расположенный на панели предохранителей.

4. Осмотрите предохранитель и, если он перегорел, замените его новым.

5. Вставьте новый предохранитель с теми же номиналами и проследите, чтобы он надежно встал на свое место. Если так не получается, обратитесь к уполномоченному дилеру фирмы "Мазда" для выполнения этой операции.

Если у Вас нет под рукой запасных предохранителей, позаимствуйте предохранитель из цепи, не представляющей критической важности для эксплуатации автомобиля, например, из радиосистемы.

Всегда заменяйте предохранитель новым, имеющим такие же самые номиналы. В противном случае можно повредить электрическую систему.

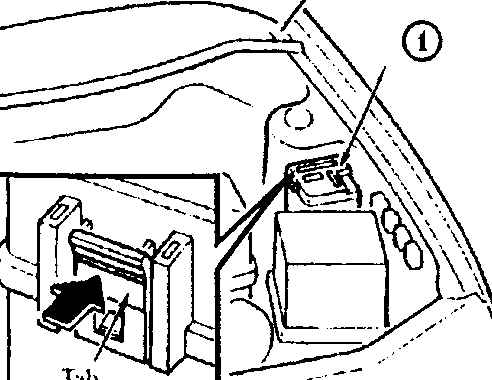

1. Крышка блока предохранителей Выступ указан стрелкой.

Если фары или другие электрические компоненты не работают, а все предохранители в кабине целы, осмотрите блок предохранителей под капотом.

Выполните следующие процедуры:

1. Выключите зажигание и другие электрические цепи.

2. Для снятия крышки блока предохранителей снимите его с фиксатора и потяните его вверх со стороны выступа.

3. Если предохранитель перегорел, замените его новым, с такими же самыми номиналами.

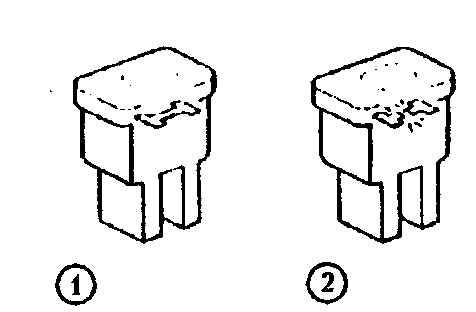

Главный предохранитель

1. Нормальный 2. Перегоревший

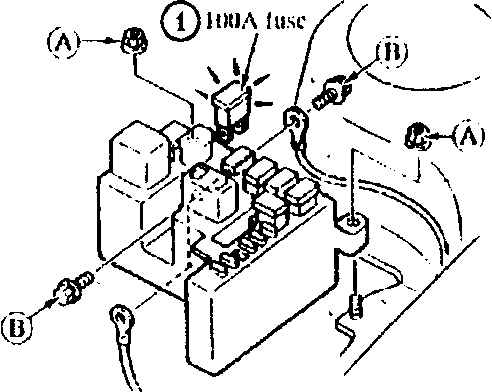

Замена предохранителя на 100 А

1. Предохранитель на 100 А

1. Проверьте, чтобы зажигание было выключено.

2. Отсоедините отрицательную клемму аккумулятора.

3. Открутите гайки А.

4. Поднимите блок переключателей и вывинтите болты В.

5. Замените предохранитель новым, с таким же самым номиналом.

6. Выполните процедуры в обратном порядке для возвращения автомобиля в рабочее состояние.

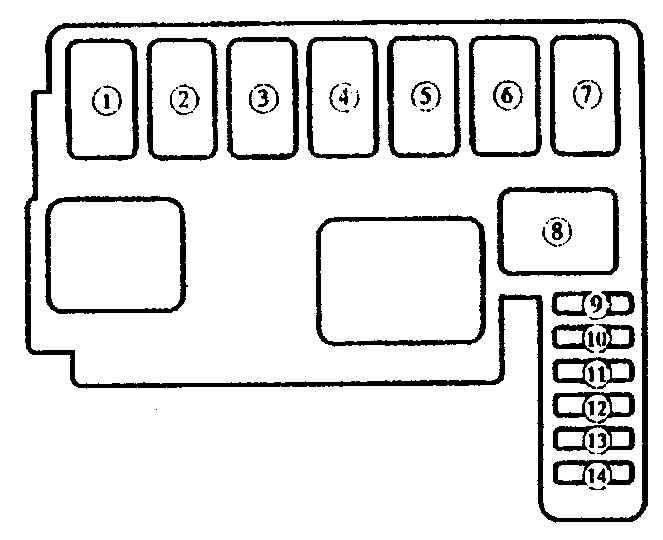

Блок предохранителей (моторный отсек)

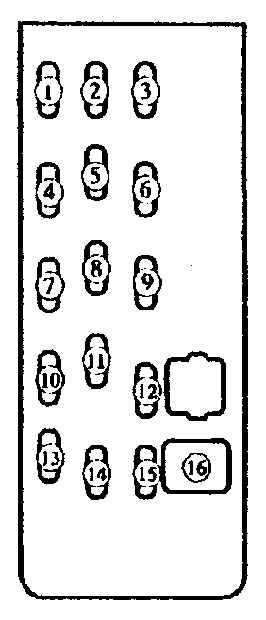

Панель предохранителей

Блок предохранителей (моторный отсек)
