2.2.14.4. Снятие и установка заднего сальника коленчатого вала

Снятие заднего сальника коленчатого вала

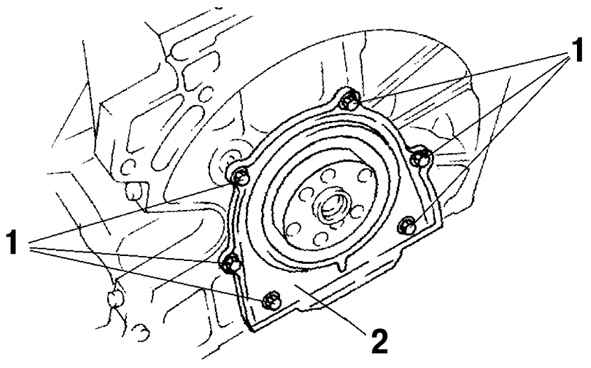

Рис. 2.130. Снятие заднего сальника коленчатого вала: 1 – болты; 2 – сальник


Открутите шесть болтов крепления заднего сальника и снимите сальник (рис. 2.130).

Места нанесения герметика

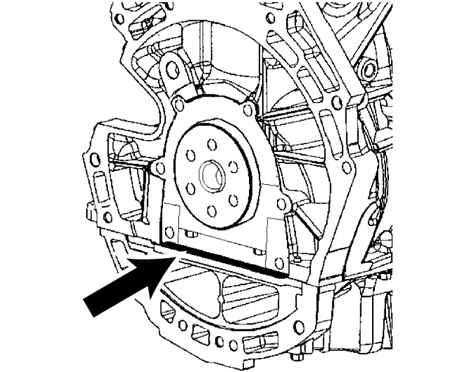

Рис. 2.131. Места нанесения герметика


Нанесите кремниевоорганический герметик на сопрягающиеся поверхности в месте, показанном на рисунке 2.131. Диаметр точки нанесения 0,4–0,6 мм.
Нанесите чистое моторное масло на рабочую кромку нового сальника.

Схема установки заднего сальника коленчатого вала

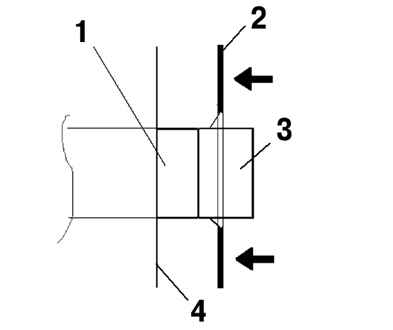

Рис. 2.132. Схема установки заднего сальника коленчатого вала: 1 – коленчатый вал; 2 – задний сальник; 3 – приспособление для установки; 4 – блок цилиндров


Установите и запрессуйте задний сальник, используя приспособление для установки детали, как показано на рисунке 2.132.

Порядок затягивания болтов крепления заднего сальника коленчатого вала

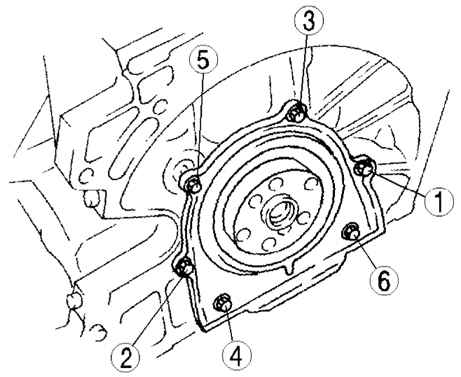

Рис. 2.133. Порядок затягивания болтов крепления заднего сальника коленчатого вала


Затяните болты крепления заднего сальника в порядке, указанном на рисунке 2.133, моментом затяжки 8,0–11,5 Н·м.
