2.2.14.1. Разборка головки блока цилиндров (начало)

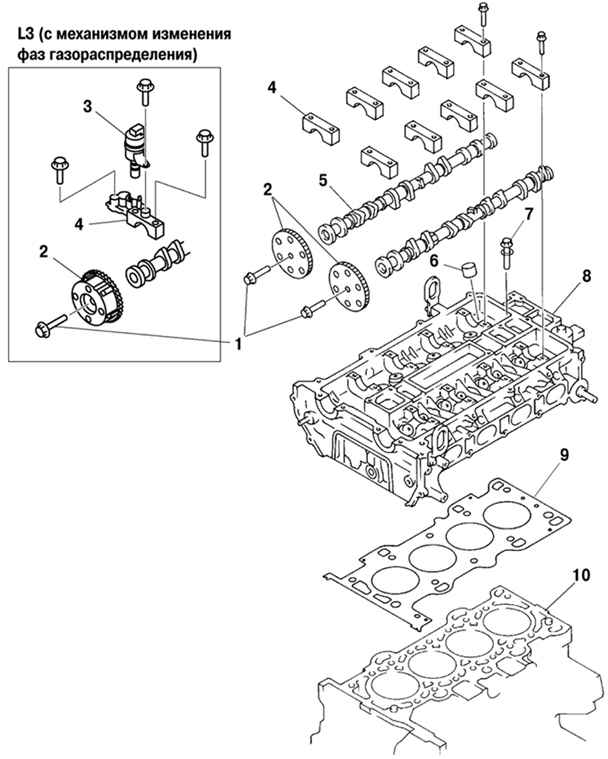

Рис. 2.120. Компоненты первой стадии разборки головки блока цилиндров: 1 – крепежные болты звездочек распредвалов; 2 – звездочки распредвалов; 3 – управляющий масляный клапан (OCV)(L3); 4 – крышки распредвалов; 5 – распредвалы; 6 – толкатель клапана; 7 – болт крепления головки блока цилиндров; 8 – головка блока цилиндров; 9 – прокладка головки блока цилиндров; 10 – блок цилиндров

Ослабьте болты крепления звездочек распредвалов (см. рис. 2.120) (болт крепления механизма изменения фаз газораспределения), как показано на рисунке 2.121.

Снимите звездочки распределительных валов. Исполнительный механизм изменения фаз газораспределения (L3 с механизмом изменения фаз газораспределения).

Снимите управляющий масляный клапан (OCV) (L3 с механизмом изменения фаз газораспределения).

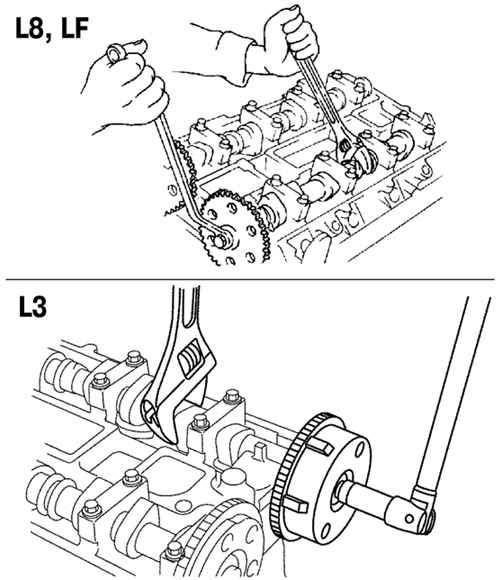

Рис. 2.121. Ослабление болтов крепления звездочек распредвалов

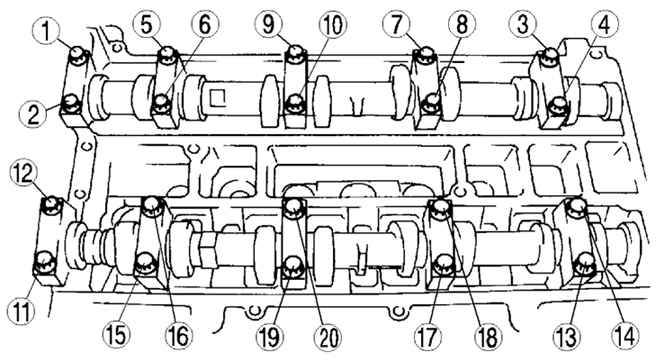

Рис. 2.122. Последовательность ослабления болтов крепления крышек подшипников распредвалов

Снимите крышки подшипников распределительных валов, ослабив болты крепления в три приема в порядке, указанном на рисунке 2.122.

ПРИМЕЧАНИЕ Перед снятием крышек подшипников распредвала проверьте осевой зазор распределительного вала и зазоры в подшипниках распредвала (см. далее). Крышки подшипников распредвала пронумерованы для обеспечения правильности последующей сборки. После снятия, держите крышки вместе с головкой блока цилиндров, с которой они были сняты. Не смешивайте крышки.

Снимите распредвалы.

Снимте толкатели клапанов.

ПРИМЕЧАНИЕ Толкатели клапанов пронумерованы для обеспечения правильности последующей сборки. После снятия держите толкатели клапана вместе с головкой блока цилиндров, с которой они были сняты. Не смешивайте толкатели клапанов.

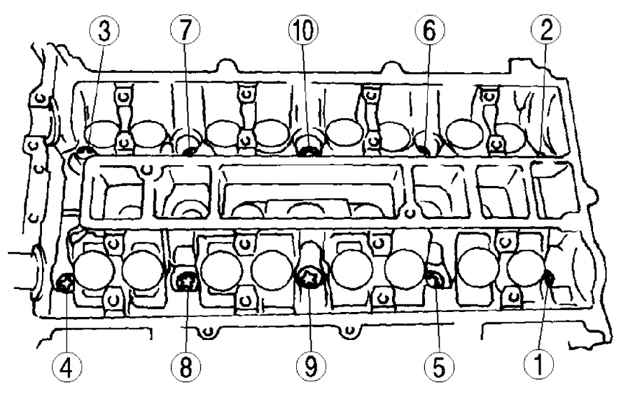

Рис. 2.123. Последовательность ослабления болтов крепления головки блока цилиндров

Ослабьте болты крепления головки блока цилиндров за два или три приема в порядке, указанном на рисунке 2.123.
