2.2.14.2. Разборка головки блока цилиндров (окончание)

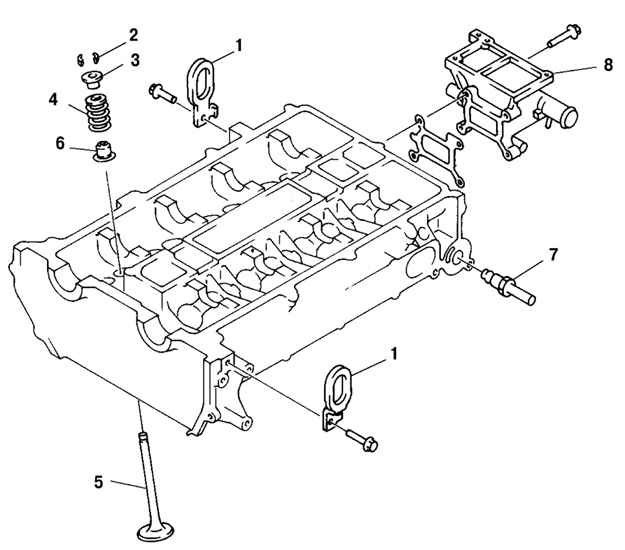

Рис. 2.124. Компоненты второй стадии разборки головки блока цилиндров: 1 – подъемная проушина двигателя; 2 – сухарь клапана; 3 – верхняя тарелка пружины клапана; 4 – клапанная пружина; 5 – клапан; 6 – маслоотражательный копачок; 7 – трубка системы рециркуляции; 8 – корпус выходных патрубков системы охлаждения

Снимите подъемные проушины двигателя (рис. 2.124).

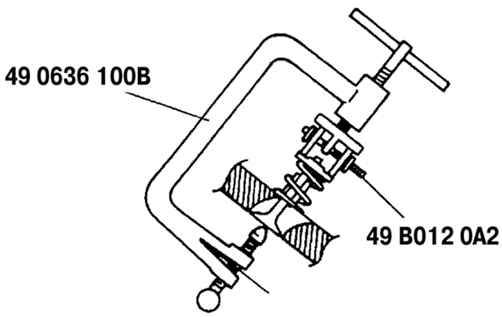

Рис. 2.125. Снятие сухаря клапана

С помощью специальных приспособлений снимите сухари клапана (рис. 2.125).

Извлеките верхнюю тарелку пружины клапана.

Извлеките клапанную пружину и клапан.

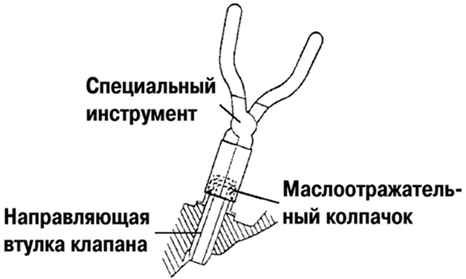

Рис. 2.126. Снятие маслоотражательного копачока

С помощью специального приспособления снимите маслоотражательный копачок (рис. 2.126).

Снимите трубку системы рециркуляции.

Снимите корпус выходных патрубков системы охлаждения.
