2.1.1.18. Натяжитель цепи привода механизма газораспределения

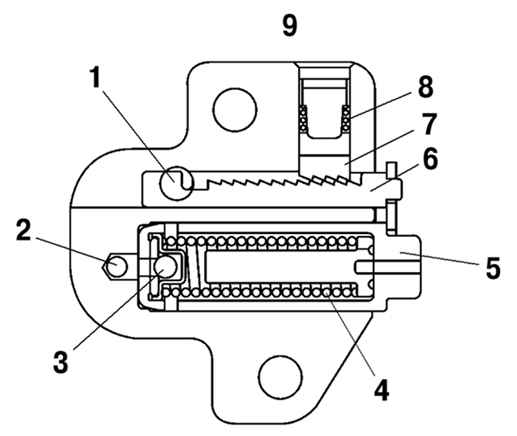

Рис. 2.26. Натяжитель цепи привода механизма газораспределения: 1 – отверстие храпового механизма; 2 – отверстие подачи масла; 3 – обратный клапан; 4 – пружина поршня; 5 – поршень; 6 – зубчатая рейка; 7 – храповик; 8 – пружина храповика; 9 – сечение

Натяжитель цепи привода механизма газораспределения – масляный. Натяжение цепи привода механизма газораспределения сохраняется постоянным за счет использования давления масла и силы пружины натяжителя цепи. Масляный натяжитель цепи имеет следующие детали: пружину поршня, которая действует на рычаг натяжителя; обратный клапан, который сохраняет усилие на рычаге натяжителя (рис. 2.26).
