2.1.1.11. Поршневые кольца и поршневой палец

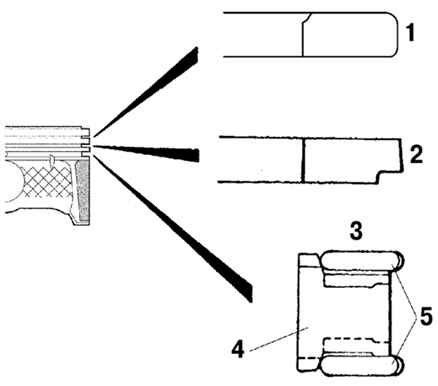

Рис. 2.17. Поршневые кольца и поршневой палец: 1 – сечение верхнего кольца; 2 – сечение второго кольца; 3 – сечение маслосъемного кольца; 4 – боковые кольца; 5 – расширитель

Используются следующие поршневые кольца. верхнее бочкообразное кольцо. Второе конусное с проточкой. маслосъемное кольцо – два кольца и расширитель. Поршневой палец сделан из сплава хромистой стали, который имеет повышенную жесткость (рис. 2.17).
