2.1.1.1. Крышка головки блока цилиндров

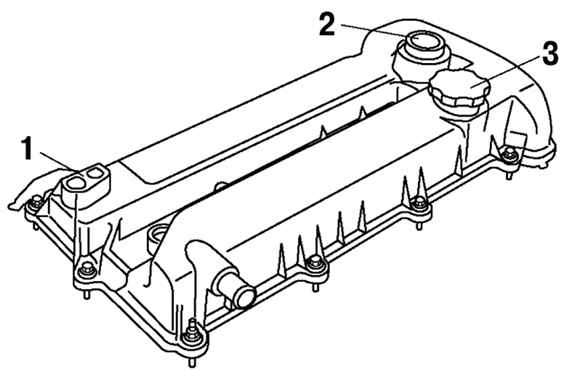

Рис. 2.3. Крышка головки блока цилиндров: 1 – датчик положения распредвала (CMP); 2 – крепежное отверстие масляного управляющего клапана (OCV) (двигатель L3); 3 – крышка маслоналивной горловины

Крышка головки блока цилиндров изготовлена из алюминиевого сплава, благодаря чему имеет небольшую массу и обладает высокими звукопоглощающими характеристиками. На крышке есть прилив для установки датчика положения распредвала, который расположен в задней ее части. В крышке головки блока цилиндров двигателей L3 есть отверстие для установки масляного управляющего клапана (OCV) (рис. 2.3).
