2.1.2. Механизм изменения фаз газораспределения

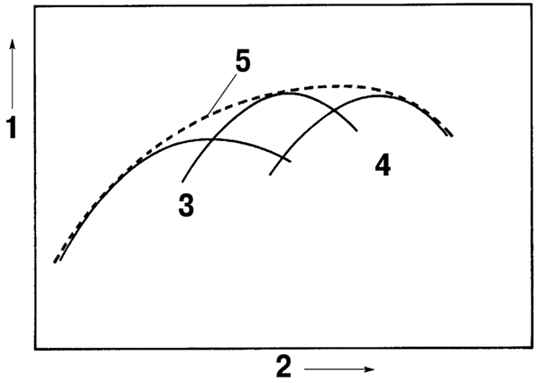

Рис. 2.29. Диаграмма механизма фаз газораспределения: 1 – крутящий момент; 2 – скорость двигателя; 3 – мало и среднеоборотный двигатель; 4 – высокооборотный двигатель; 5 – двигатель с механизмом изменения фаз газораспределения

Механизм изменения фаз газораспределения обеспечивает оптимальный момент открытия и закрытия клапанов согласно условиям работы двигателя путем непрерывного изменения фаз распредвала привода впускных клапанов и коленчатого вала (рис. 2.29).
