2.1.1.17. Цепь привода механизма газораспределения

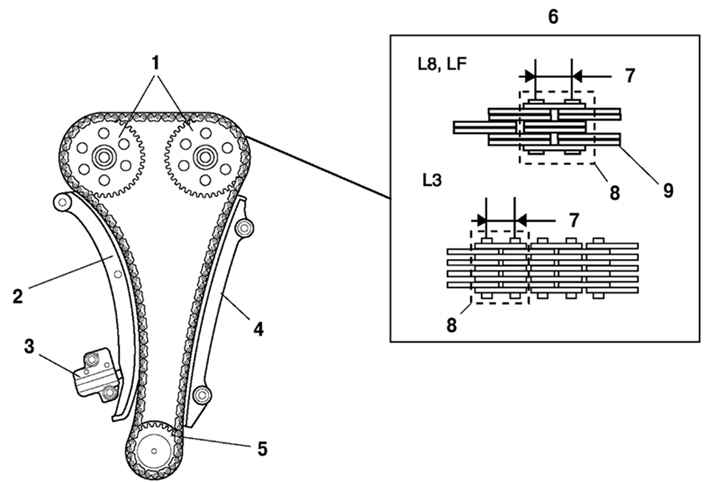

Рис. 2.25. Цепь привода механизма газораспределения: 1 – звездочка распределительного вала; 2 – рычаг натяжителя; 3 – натяжитель цепи; 4 – направляющая цепи; 5 – звездочка коленчатого вала; 6 – цепь привода механизма газораспределения; 7 – размер шага; 8 – шаг; 9 – связь

Моторное масло внутри передней крышки двигателя смазывает цепь привода механизма газораспределения и звездочки. Штифты цепи привода механизма газораспределения азотированы для повышения сопротивления истиранию (рис. 2.25).

Таблица 2.7 Характеристики звездочки привода механизма газораспределения

Таблица 2.8 Характеристики звездочки привода масляного насоса
