6.2.7.1. Снятие

ВНИМАНИЕ

Не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность смойте ее немедленно.

Слейте тормозную жидкость.

Отсоедините разъем датчика уровня тормозной жидкости.

Отсоедините тормозную магастраль, отсоедините тормозные трубки от главного тормозного цилиндра.

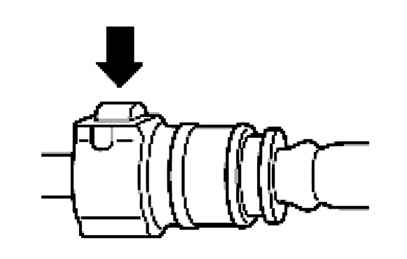

Рис. 6.23. Отсоединение шланга от бачка с тормозной жидкостью

Отсоедините шланг от бачка с тормозной жидкостью, нажимая в точке, обозначенной на рисунке стрелкой (рис. 6.23).

Отверните две гайки крепления, снимите штуцер, главный тормозной цилиндр и прокладку.
