5.1.3. Снятие, проверка и установка термостата

Снятие термостата может неблагоприятно сказаться на охлаждении двигателя, поэтому не снимите термостат, если в этом нет необходимости.

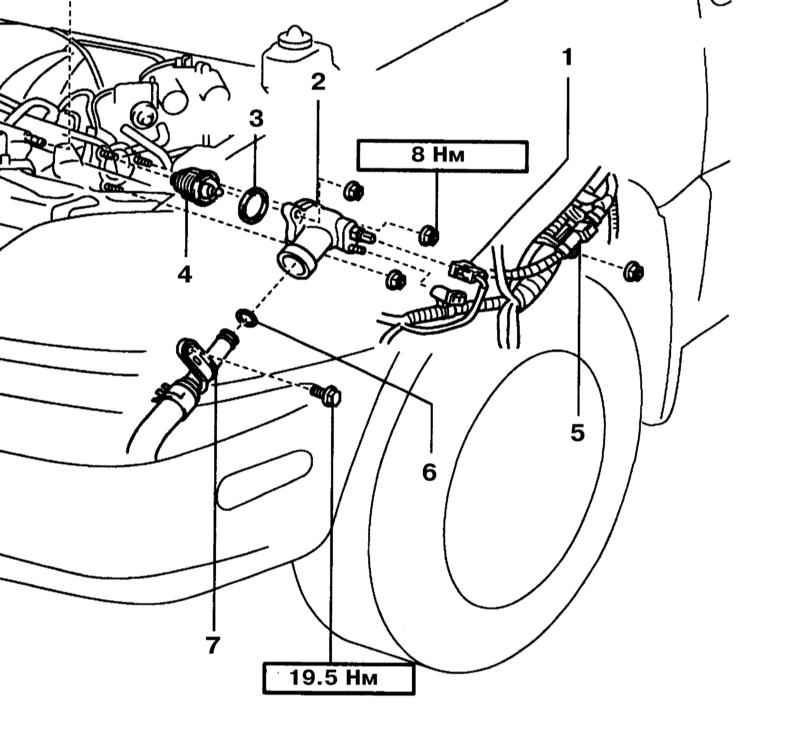

Компоненты установки термостата

1 — Разъём Д/В №2 ECT
2 — Приёмный патрубок
3 — Прокладка
4 — Термостат

5 — Защита электропроводки двигателя
6 — Уплотнительное кольцо
7 — Подающая трубка ОЖ


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опорожните систему охлаждения (см. Раздел Замена охлаждающей жидкости (ОЖ)).
  2. Снимите сборку воздухоочистителя (см. Раздел Снятие и установка воздухоочистителя).
  3. Отсоедините защиту электропроводки двигателя от приёмного патрубка и от правого ряда цилиндров.
  4. Выверните болт и отсоедините подающую трубку ОЖ от приёмного патрубка и от левого ряда цилиндров. Снимите уплотнительное кольцо трубки.
  5. Отдайте три гайки и снимите приёмный патрубок и термостат. Снимите прокладку с термостата.
  6. Опустите термостат в нагреваемую воду и проверьте температуру открывания его клапана – она должна составлять 80 ÷ 84 град.

Температура открывания термостата выбита на его корпусе.

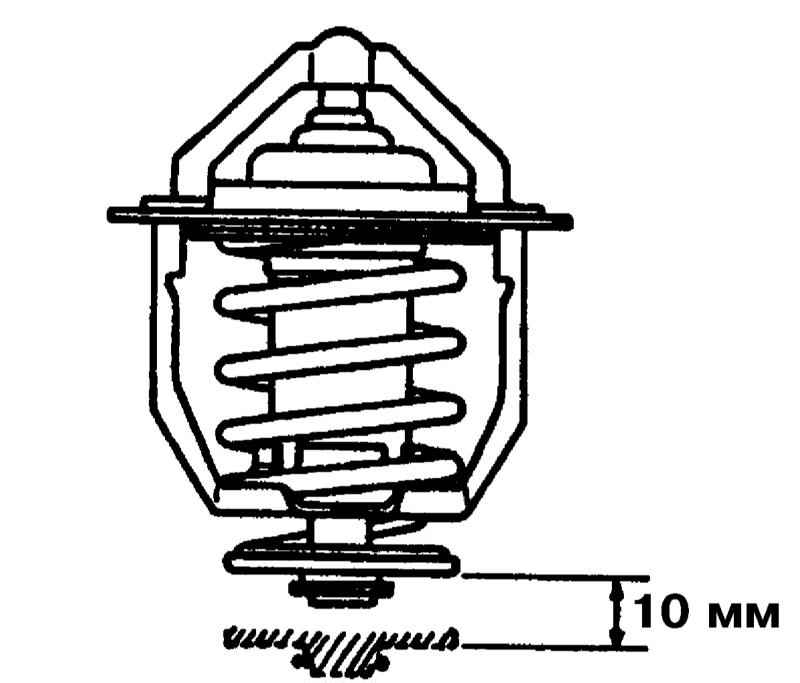

  1. Продолжая нагревать воду, проверьте величину смещения клапана от его начального положения – при температуре 95 град. клапан должен смещаться не менее, чем на 10 мм.
  1. Удостоверьтесь в полноте закрывания клапана термостата при температуре 40 град.
  2. Если хоть одна из проверок не пройдена, замените термостат

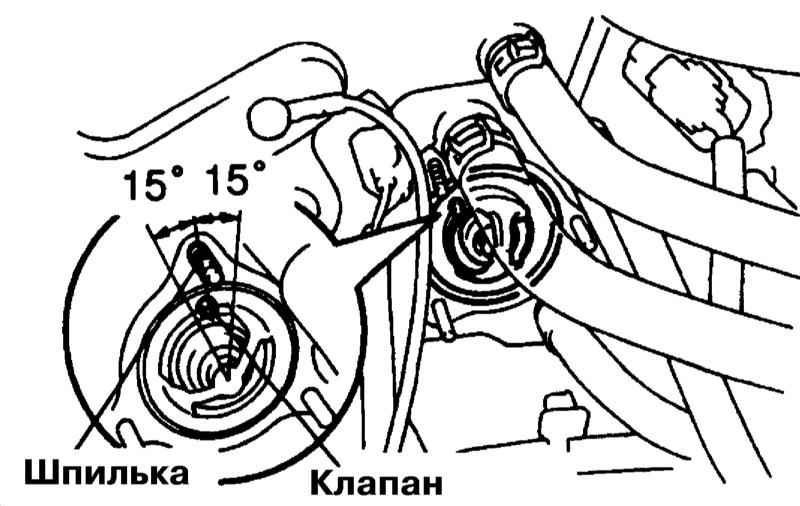

  1. Установите новую прокладку термостата и выровняйте его клапан с верхней шпилькой с погрешностью не более 15 град.
  1. Установите снимавшиеся компоненты в порядке, обратном порядку их демонтажа. Используйте новое уплотнительное кольцо подающей трубки ОЖ, затягивайте крепёж с требуемыми усилиями.
