12.2.4. Снятие, разборка, сборка и установка передних сидений

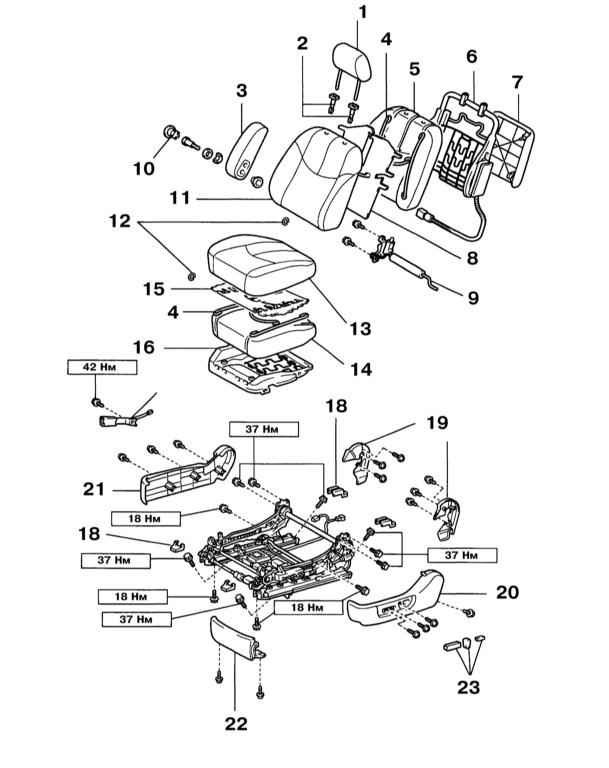

Компоненты сборки переднего сиденья

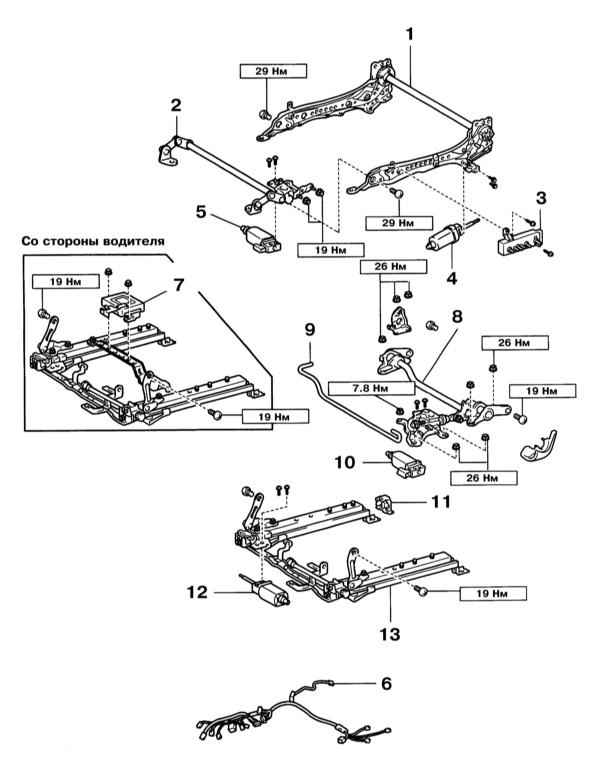

Компоненты э/привода переднего сиденья
|
|
|
|
|
|
- Снимите крышки направляющих при помощи отвёртки.
- Выверните 4 болта, разъедините разъёмы и снимите переднее сиденье.
- Снимите подголовники.
- Снимите кнопки управления положением сиденья, выверните 4 винта и снимите панель подушки сиденья, разъединив разъём электропроводки.
- Выверните 3 винта и снимите крышку подушки сиденья.
- Выверните 2 винта и снимите переднюю крышку подушки сиденья.
- Снимите со сборки подушки электропроводку, выверните 4 болта, и снимите сборку подушки сиденья.
- Снимите разрезные шайбы, отцепите крюки чехла подушки и снимите чехол вместе с подушкой.
- Снимите разрезные шайбы и отсоедините чехол от подушки сиденья, при необходимости снимите нагревательный элемент подушки.
|

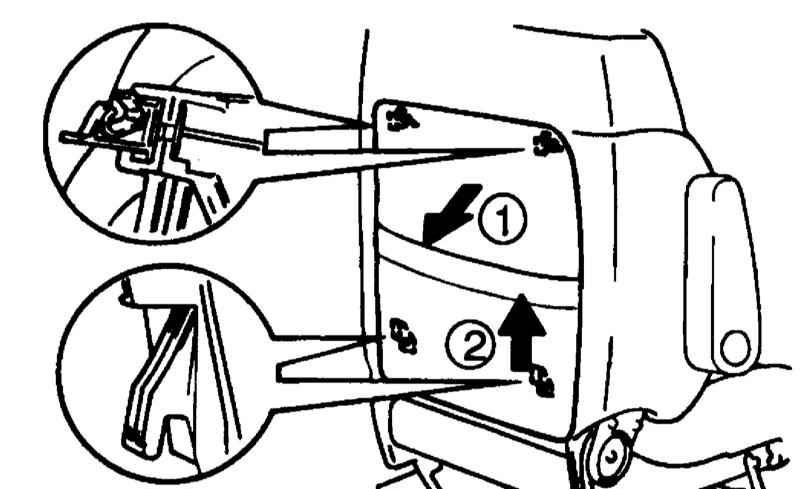

- Снимите крышку спинки, разрезные шайбы и выверните 4 установочных болта.
|
|
Не тяните электропроводку боковой подушки безопасности.
|
- Выверните 6 винтов и снимите внутренние крышки подушки сиденья, отсоединив от них электропроводку.
- Снимите сборку спинки сиденья.
- Снимите разрезные шайбы, выверните 2 винта, отцепите держатель и крюк чехла спинки от рамы спинки.
- Снимите заглушки болтов, шайбы, волнистые шайбы и подлокотники.
- Снимите раму спинки.
- На водительском сиденье выверните 2 болта и снимите сборку поясничной опоры.
- Снимите разрезные шайбы и отсоедините чехол от спинки сиденья, при необходимости снимите нагревательный элемент спинки.
- Выверните болт и снимите замок ремня безопасности.
- Выверните 2 винта и снимите переключатели управления положением сиденья.
- Разъедините разъёмы и снимите электропроводку.
- На водительском сиденье отдайте 2 гайки и снимите реле управления положением сиденья и усилительную тягу.
- Снимите крышки направляющих, отдайте 2 гайки и снимите кронштейн ремня безопасности.
- Снимите сборку механизма регулировки наклона спинки вместе со сборкой вертикальной тяги №2 (только на сиденье водителя) и э/мотором этого механизма.
- На водительском сиденье снимите вертикальную тягу, вертикальную тягу №2 и э/моторы привода подъёма передней и задней частей подушки.
- Снимите э/мотор привода перемещения сиденья.
- Сборка и установка производятся в обратном порядке. Затягивайте крепёж с требуемыми усилиями.
|
|
|
