2.6. Проверка шатунных и коренных вкладышей
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

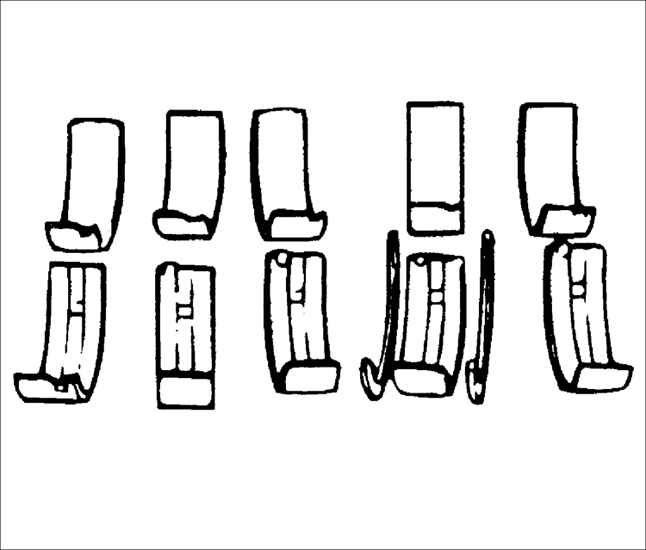

Проверьте шатунные и коренные
вкладыши на отсутствие местной коррозии, выработки и др. |
|
Выбор коренных вкладышей коленчатого вала

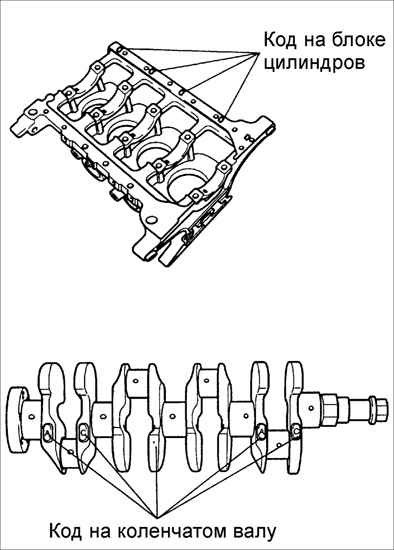

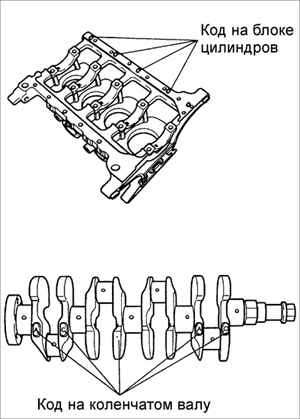

Определите коды на блоке цилиндров и коленчатом валу.
|
Код на коленчатом валу
|
Код на блоке цилиндров
|
|
А
|
•
|
С
|
|
А
|
черный
|
голубой
|
красный
|
|
•
|
коричневый
|
черный
|
голубой
|
|
С
|
зеленый
|
коричневый
|
черный
|
Размер отверстия для коренного вкладыша
|
Код
|
Размер отверстия для коренного вкладыша
|
|
А
|
54,000–54,006 мм
|
|
•
|
54,006–54,012 мм
|
|
С
|
54,012–54,016 мм
|
Толщина коренного вкладыша
|
Коренной вкладыш
|
Толщина, мм
|
|
Стандартный размер
|
желтый
|
2,007–2,010 мм
|
|
зеленый
|
2,010–2,013 мм
|
|
коричн.
|
2,013–2,016 мм
|
|
черный
|
2,016–2,019 мм
|
|
голубой
|
2,019–2,022 мм
|
|
красный
|
2,022–2,025 мм
|
|
Увеличенный размер
|
0,25 мм
|
2,133–2,137 мм
|
|
0,5 мм
|
2,258–2,262 мм
|
|
0,75 мм
|
2,338–2,387 мм
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите коренные и шатунные
шейки коленчатого вала от смазки, а смазочные отверстия продуйте сжатым
воздухом. |
 |

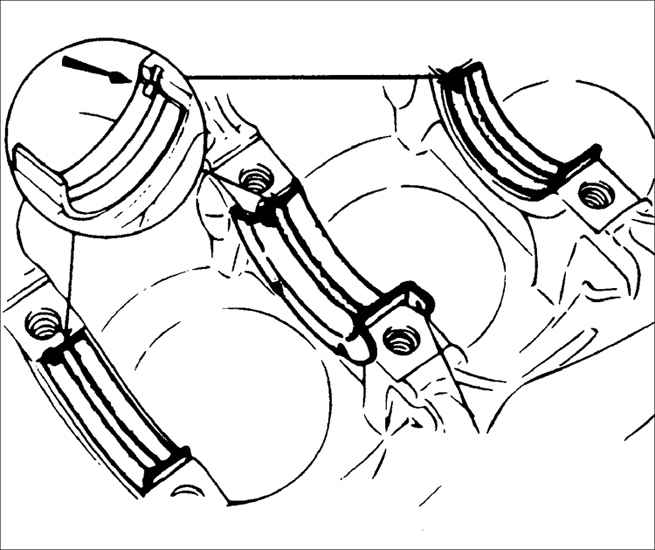

2. Установите вкладыши коренных
подшипников на блок цилиндров двигателя. |
| 3. Установите упорные полукольца
коленчатого вала. |
| 4. Установите коленчатый вал на
вкладыши коренных подшипников в блоке цилиндров. |
| 5. Установите оставшиеся вкладыши
коренных подшипников в крышки коренных подшипников коленчатого вала. |
 |

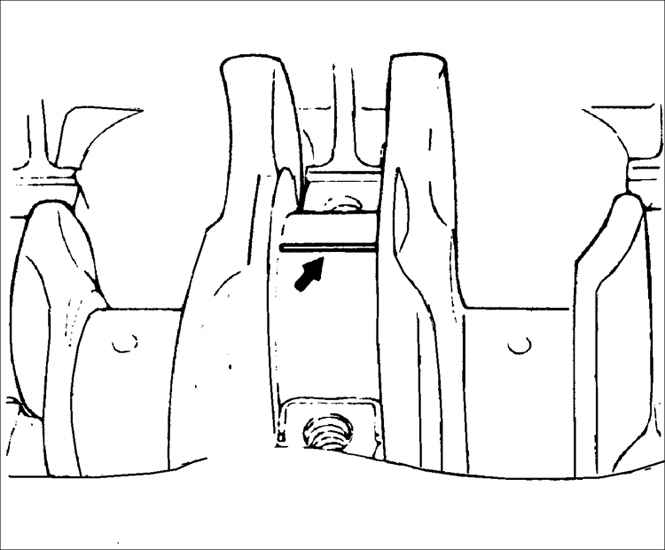

6. Расположите отрезки пластикового измерительного
стержня Plastigauge на шейках коренных подшипников коленчатого вала. |
| 7. В соответствии с маркировкой
установите крышки коренных подшипников. |
| 8. Затяните болты крепления крышек
коренных подшипников коленчатого вала.
Момент затяжки: 54–59 Н•м
|
Предупреждение
 Не проворачивайте
коленчатый вал двигателя при измерении зазора коренных подшипников
коленчатого вала.
|
 |

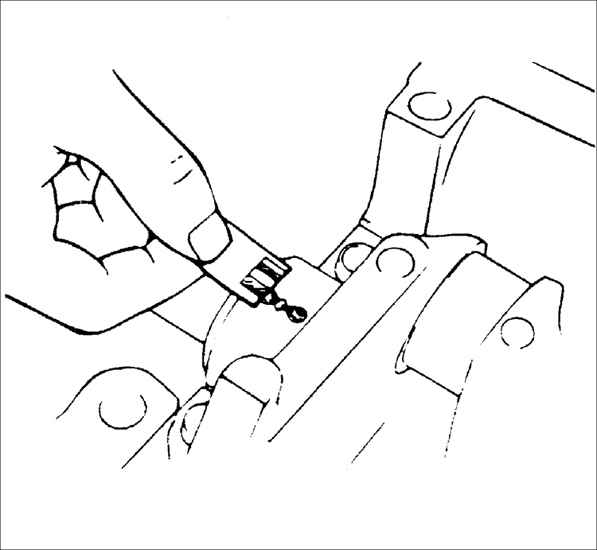

9. Выверните болты и снимите крышки коренных
подшипников коленчатого вала. Измерительным шаблоном измерьте ширину
деформированного пластикового стержня Plastigauge и определите величину
зазора. |
Предупреждение
Самый широкий
участок стержня Plastigauge соответствует наименьшему зазору, а
самый узкий участок соответствует наибольшему зазору.
|
|
10. Если зазор превышает предельно допустимое значение,
перешлифуйте шейки коленчатого вала и используйте ремонтные вкладыши
увеличенного размера.
Номинальный зазор: 0,018–0,036 мм
Максимально допустимый зазор: 0,08 мм
|
| 11. Снимите коленчатый вал с блока
цилиндров и удалите деформированный пластиковый стержень Plastigauge
с шеек коленчатого вала и вкладышей коренных подшипников. |
| 12. Нанесите тонкий слой моторного
масла на вкладыши коренных подшипников в блоке цилиндров и установите
коленчатый вал на вкладыши. |
| 13. Нанесите тонкий слой моторного
масла на коренные шейки коленчатого вала и вкладыши в крышках коренных
подшипников. |
| 14. В соответствии с маркировкой
установите крышки коренных подшипников коленчатого вала. |
|
|

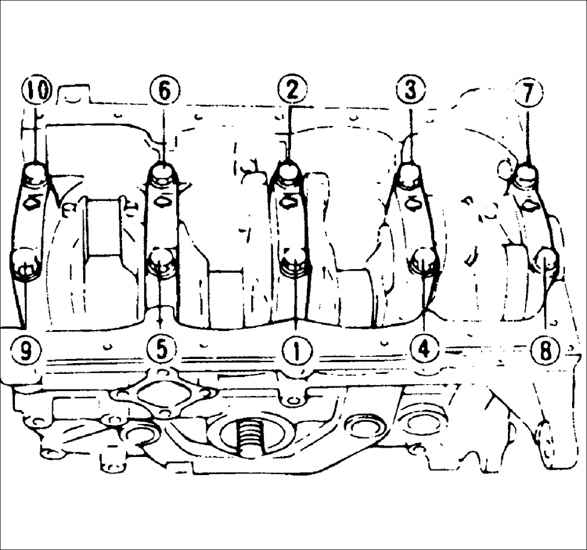

15. В определенной последовательности затяните
болты крепления крышек коренных подшипников коленчатого вала.
Момент затяжки: 54–59 Н•м
|
| 16. Проверните коленчатый вал и
проверьте, что он вращается легко и плавно. |

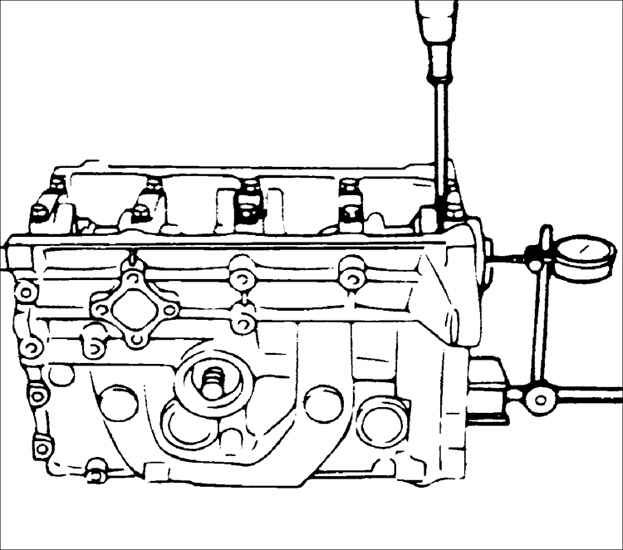

| 17. Установите измерительный наконечник
индикатора часового типа на передний торец коленчатого вала. |
| 18. Переместите коленчатый вал вдоль
оси до упора и установите шкалу индикатора часового типа на ноль. |
|
|
19. Переместите коленчатый вал вдоль оси
в другую сторону до упора и прочтите значения осевого люфта на шкале
индикатора.
Осевой люфт коленчатого вала: 0,080–0,282 мм
|
| 20. Если осевой люфт превышает
допустимые значения, необходимо заменить упорные полукольца коленчатого
вала. |
 |

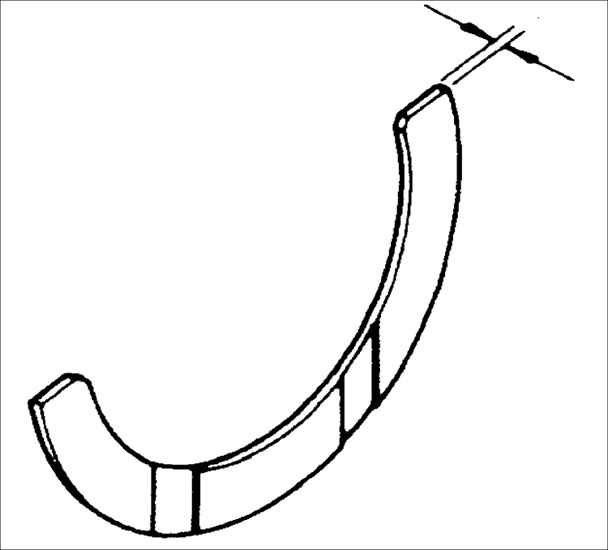

Толщина упорных полуколец
|
Упорное полукольцо
|
Толщина, мм
|
|
Номинальное
|
2,500–2,550
|
|
Номинальное ( 0,25)
|
2,625–2,675
|
|
Номинальное ( 0,50)
|
2,750–2,800
|
|
Номинальное ( 0,75)
|
2,875–2,925
|
|
| 21. Вручную установите уплотнительное
кольцо в заднюю крышку блока цилиндров. Специальным приспособлением
вдавите уплотнительное кольцо в заднюю крышку так, чтобы торец кольца
находился на одном уровне с крышкой. |
| 22. Установите заднюю крышку и закрепите
болтами. |
| 23. Установите поршни с шатунами.
|
| 24. Установите маховик, переднюю
крышку, головку блока цилиндров, масляный поддон и зубчатый ремень. |
|
|
