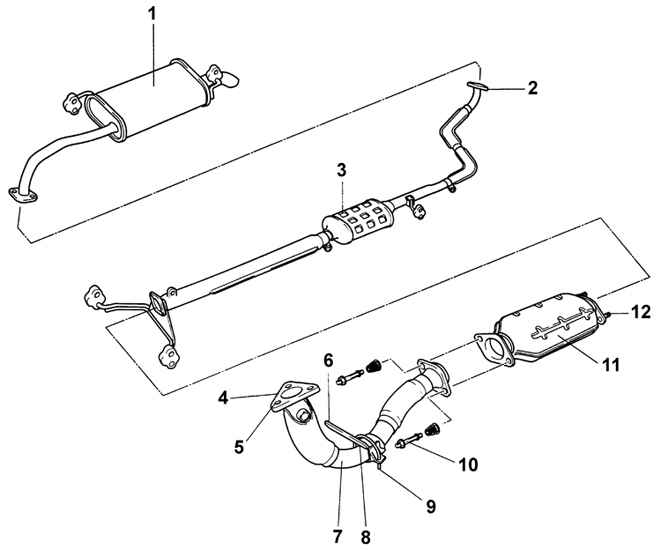

2.14. Система выпуска отработавших газовСистема выпуска отработавших газов
1 – главный глушитель;
2 – отверстия для болтов крепления фланцев, 37–52 Н•м;
3 – предварительный глушитель;
4 – соединительный фланец А;
5 – отверстия для болтов крепления фланцев, 37–52 Н•м;
6 – соединительный фланец В;
7 – приемная выхлопная труба; |
8 – болты крепления кронштейна, 37–52 Н•м;
9 – крепление кронштейна к приемной выхлопной трубе, 21–27 Н•м;
10 – болт, 37–52 Н•м;
11 – каталитический нейтрализатор;
12 – шпильки крепления каталитического нейтрализатора, 37–52 Н•м |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите приемную выхлопную трубу. |
| 2. Снимите каталитический нейтрализатор. |
| 3. Снимите предварительный и главный глушители.
|
|
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Установите приемную выхлопную трубу следующим образом:
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите соединительный фланец А и временно
закрепите его.
|
| 2. Установите кронштейн В и временно закрепите
его. |
| 3. Затяните болты крепления соединительного
фланца А моментом 37–52 Н•м. |
| 4. Проверьте соединение кронштейна В и трубы.
|
| 5. Затяните болты крепления кронштейна В моментом
37–52 Н•м. |
|
|
