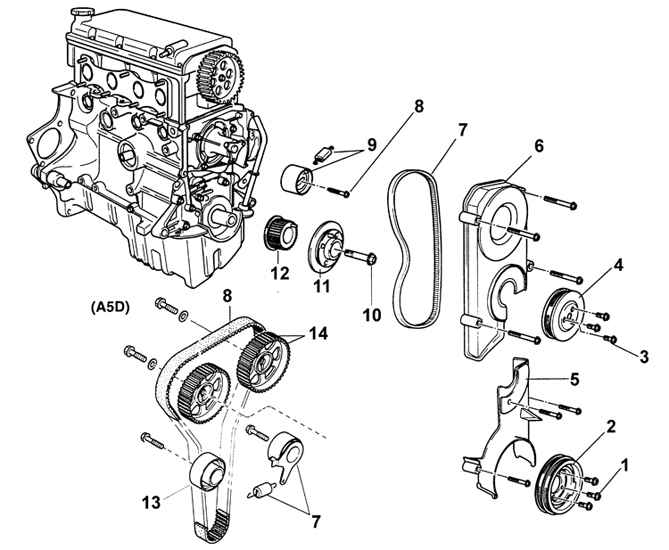

2.13. Зубчатый ременьПоследовательность снятия деталей при снятии зубчатого ремня
1 – болт, 13–18 Н•м;
2 – шкив коленчатого вала;
3 – болт, 7,8–11 Н•м;
4 – шкив водяного насоса;
5 – нижний кожух зубчатого ремня;
6 – верхний кожух зубчатого ремня;
7 – механизм натяжения зубчатого ремня и пружина;
|
8 – зубчатый ремень;
9 – болт, 19–25 Н•м;
10 – болт, 157–167 Н•м;
11 – направляющая пластина зубчатого ремня;
12 – шкив зубчатого ремня;
13 – направляющий ролик;
14 – шкив зубчатого ремня распределительного вала |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной
клеммы аккумуляторной батареи. |
 |

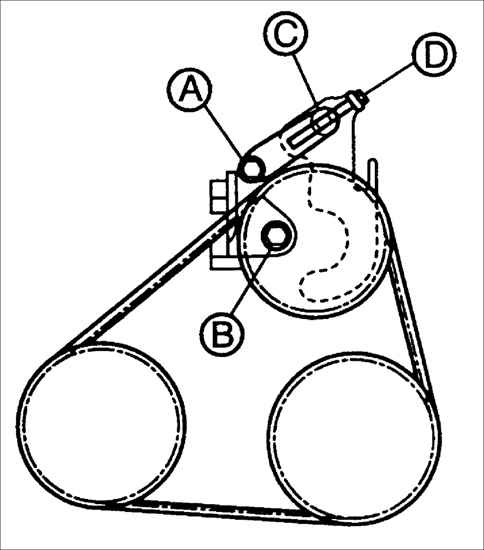

2. Ослабьте болты и гайки крепления
насоса усилителя рулевого управления. Повернув насос, ослабьте натяжение
ремня привода насоса усилителя рулевого управления и компрессора кондиционера. |
| 3. Снимите ремень привода насоса
усилителя рулевого управления и/ или компрессора кондиционера. |
| 4. Ослабьте болты крепления генератора
и регулировочный болт натяжения ремня привода генератора. |
| 5. Выверните болты крепления генератора. |
| 6. Снимите шкив водяного насоса. |
| 7. Выверните болты и снимите шкив
привода навесных агрегатов и направляющую пластину зубчатого ремня
с коленчатого вала. |
| 8. Выверните болты и снимите верхний
и нижний кожухи зубчатого ремня. |

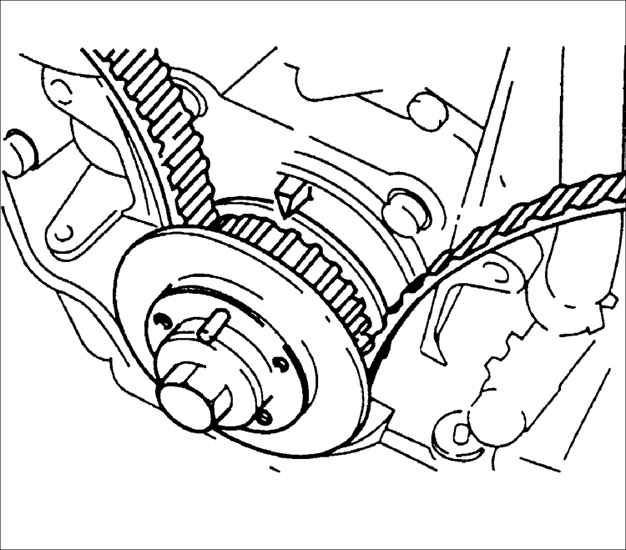

| 9. Поверните коленчатый вал так,
чтобы установочная метка на шкиве привода зубчатого ремня коленчатого
вала совместилась с указателем на блоке цилиндров двигателя. |
|
|
10. Проверьте, что метка I на шкиве распределительного вала
впускных клапанов совместилась с указателем на крышке головки блока
цилиндров и метка Е на шкиве распределительного вала выпускных клапанов
совместилась с указателем на крышке головки блока цилиндров.
|
Предупреждение
 После совмещения
меток с указателями не проворачивайте распределительные и коленчатый
валы.
|
| 11. Ослабьте болт крепления ролика
механизма натяжения зубчатого ремня.
|
| 12. Защитите зубчатый ремень чистой
ветошью. |
| 13. Снимите ролик механизма натяжения. |
| 14. Снимите зубчатый ремень с двигателя. |

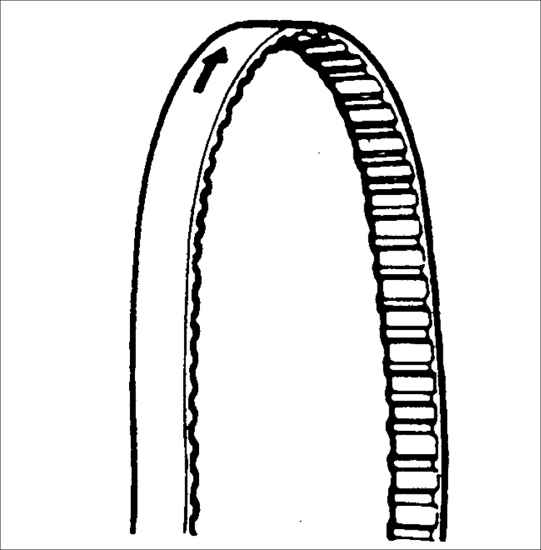

Предупреждение
Отметьте направление
вращения зубчатого ремня для повторной установки его в первоначальное
положение.
|
|
Проверка
Предупреждение
Сильно не перегибайте зубчатый
ремень и не меняйте направление его вращения. Не позволяйте маслу и смазочному
материалу входить в контакт с зубчатым ремнем, так как это приведет к его разрушению.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Замените зубчатый ремень, если
он загрязнен маслом или смазочным материалом. |
 |

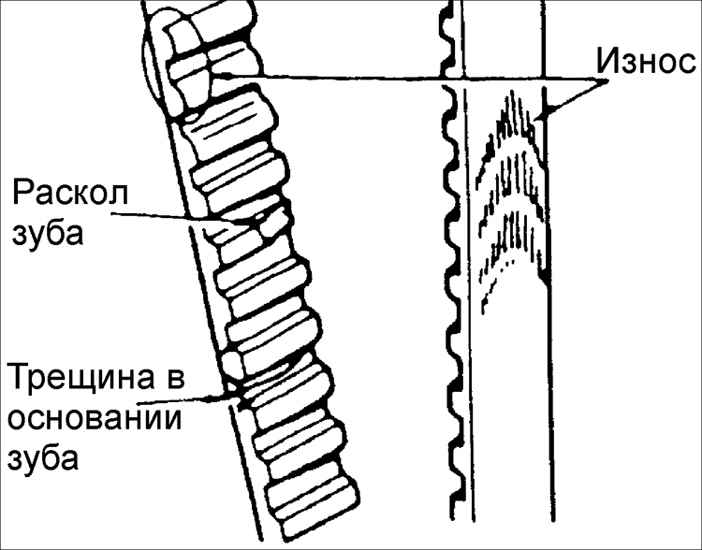

2. Проверьте зубчатый ремень
на отсутствие повреждений, износа, расслоения, трещин на зубьях и
в основании зубьев, а также на дефекты на торцах и обратной стороне
ремня. При наличии дефектов, замените зубчатый ремень. |
 |

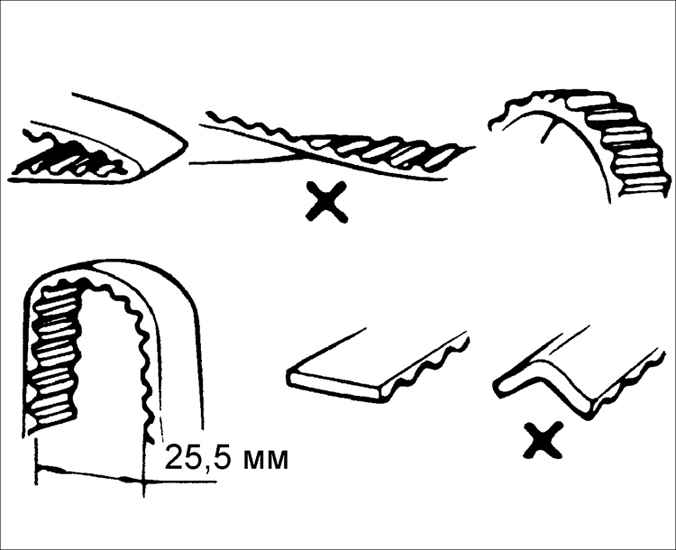

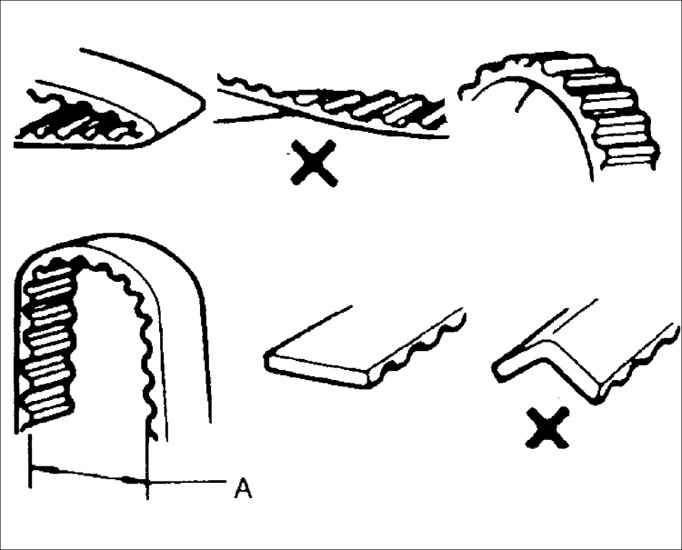

3. Согните зубчатый ремень по окружности,
диаметром 25 мм и проверьте отсутствие на нем трещин и расслоений.
|
 |
4. Вращая ролик механизма натяжения зубчатого
ремня, проверьте отсутствие заеданий, плавность и легкость его вращения. |
 |

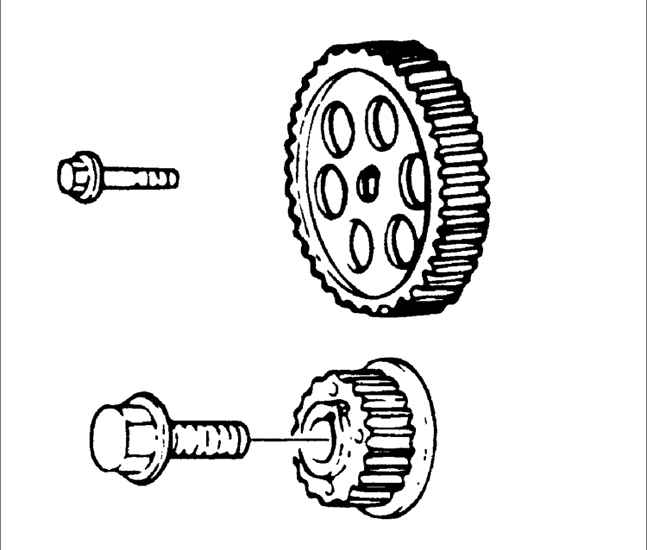

5. Проверьте состояние шкивов зубчатого ремня
распределительных и коленчатого валов на отсутствие износа и сломанных
зубьев. При необходимости замените шкивы. |
|
Установка
ДВИГАТЕЛЬ A5D
| ПОРЯДОК ВЫПОЛНЕНИЯ |

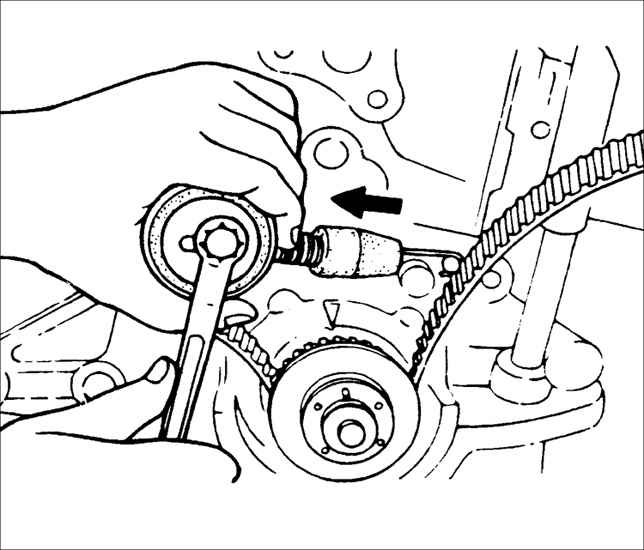

| 1. Установите ролик механизма
натяжения зубчатого ремня. |
Предупреждение
При замене
зубчатого ремня обязательно замените пружину механизма натяжения
зубчатого ремня
|
 |
2. Отведите ролик механизма натяжения
зубчатого ремня на максимальное расстояние и закрепите его болтом
в этом положении. |
 |
3. Проверьте, что метка на шкиве зубчатого
ремня коленчатого вала совмещена с указателем на блоке цилиндров. |
 |
4. Проверьте, что метка I на шкиве распределительного
вала впускных клапанов совмещена с указателем на крышке головки блока
и метка Е на шкиве распределительного вала выпускных клапанов совмещена
с указателем на крышке головки блока цилиндров. |
Предупреждение
При повторной
установке зубчатого ремня, установите его в соответствии с ранее
нанесенными метками.
|
 |
5. Установите зубчатый ремень на шкив коленчатого
вала, направляющий ролик, шкив распределительного вала выпускных клапанов,
шкив распределительного вала впускных клапанов и ролик механизма натяжения. |
| 6. Проверьте, что зубчатый ремень
не провисает на ветви между роликом механизма натяжения и шкивом распределительного
вала выпускных клапанов или между шкивами распределительных валов. |
| 7. Ослабьте болт крепления ролика
механизма натяжения зубчатого ремня, в результате чего под действием
пружины ролик повернется и произведет натяжение зубчатого ремня. |
Предупреждение
Не проводите
дополнительное натяжение зубчатого ремня.
|
| 8. Затяните болт крепления ролика
механизма натяжения зубчатого ремня.
Момент затяжки: 38–51 Н•м
|

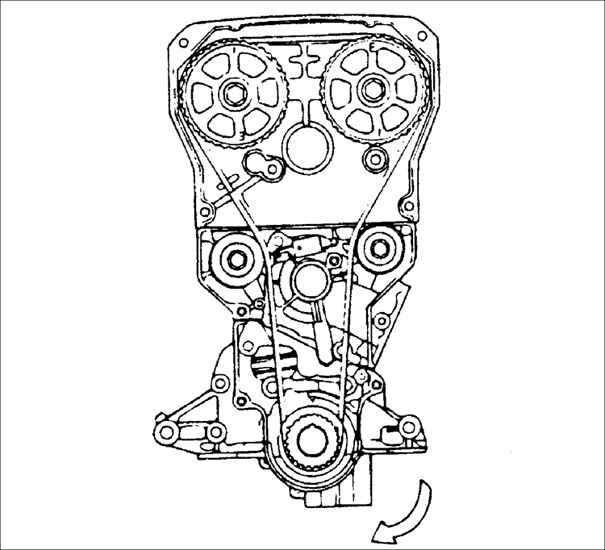

| 9. Проверните по часовой стрелке
коленчатый вал двигателя на два полных оборота и совместите метку
на шкиве зубчатого ремня коленчатого вала с указателем на блоке цилиндров
двигателя. |
|
10. Проверьте, что метка I на шкиве распределительного вала
впускных клапанов и метка Е на шкиве распределительного вала выпускных
клапанов совместились с указателями на крышке головки блока цилиндров.
|
| 11. Если метки не совместились с
указателями, снимите зубчатый ремень и повторите операции по его установке.
|
| 12. Проверьте натяжение зубчатого
ремня. Нажмите с усилием 10 кг на середину ветви зубчатого ремня между
шкивами распределительных валов и измерьте прогиб зубчатого ремня.
Прогиб: 11–13 мм
|
| 13. Установите верхний и нижний
кожухи зубчатого ремня и закрепите их болтами.
Момент затяжки: 7,9–10,7 Н•м
|
| 14. Установите направляющую пластину
зубчатого ремня и шкив коленчатого вала привода навесных агрегатов
двигателя и закрепите их болтами.
Момент затяжки: 12,3–17,2 Н•м
|
| 15. Установите шкив водяного насоса
и закрепите болтами.
Момент затяжки: 12,3–17,2 Н•м
|
| 16. Установите ремень привода генератора
и отрегулируйте его натяжение. |
|
17. Установите ремень привода насоса усилителя
рулевого управления и компрессора кондиционера и отрегулируйте его
натяжение. |
| 18. Подсоедините провод к отрицательной
клемме аккумуляторной батареи. |
|
ДВИГАТЕЛЬ A3E
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите ролик механизма
натяжения зубчатого ремня. |
Предупреждение
При замене
зубчатого ремня обязательно замените пружину механизма натяжения
зубчатого ремня.
|
|
2. Отведите ролик механизма натяжения
зубчатого ремня на максимальное расстояние и закрепите его болтом
в этом положении. |
|

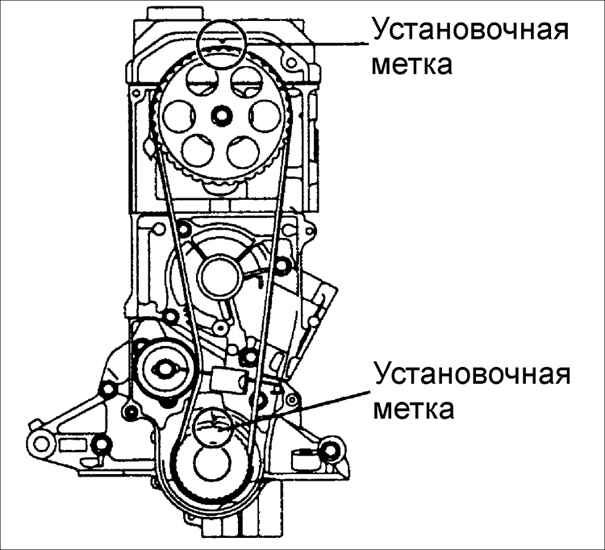

3. Проверьте, что метка на шкиве зубчатого
ремня коленчатого вала совмещена с указателем на блоке цилиндров. |
 |
4. Проверьте, что метка распределительного
вала совмещена с указателем на крышке головки блока цилиндров. |
Предупреждение
При повторной
установке зубчатого ремня, установите его в соответствии с ранее
нанесенными метками.
|
| 5. Установите зубчатый ремень и
проверьте отсутствие провисания ремня между шкивами коленчатого и
распределительного валов. |
| 6. Ослабьте болт крепления ролика
механизма натяжения зубчатого ремня, в результате чего под действием
пружины ролик повернется и произведет натяжение зубчатого ремня. |
Предупреждение
Не проводите
дополнительное натяжение зубчатого ремня.
|
| 7. Затяните болт крепления ролика
механизма натяжения зубчатого ремня.
Момент затяжки: 18,6–25,5 Н•м
|
| 8. Проверните по часовой стрелке
коленчатый вал двигателя на два полных оборота и совместите метку
на шкиве зубчатого ремня коленчатого вала с указателем на блоке цилиндров
двигателя. |
| 9. Проверьте, что метка на шкиве
распределительного вала совместились с указателем на крышке головки
блока цилиндров. |
|
10. Если метки не совместились с указателями, снимите зубчатый
ремень и повторите операции по его установке.
|
| 11. Проверьте натяжение зубчатого
ремня. Нажмите с усилием 10 кг на середину ветви зубчатого ремня между
шкивом распределительного и коленчатого валов и измерьте прогиб зубчатого
ремня. |
|
|
