3.8. Водяной насос двигателя DOHC

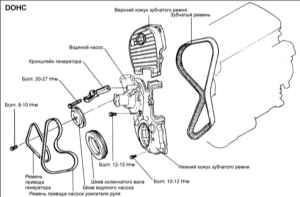

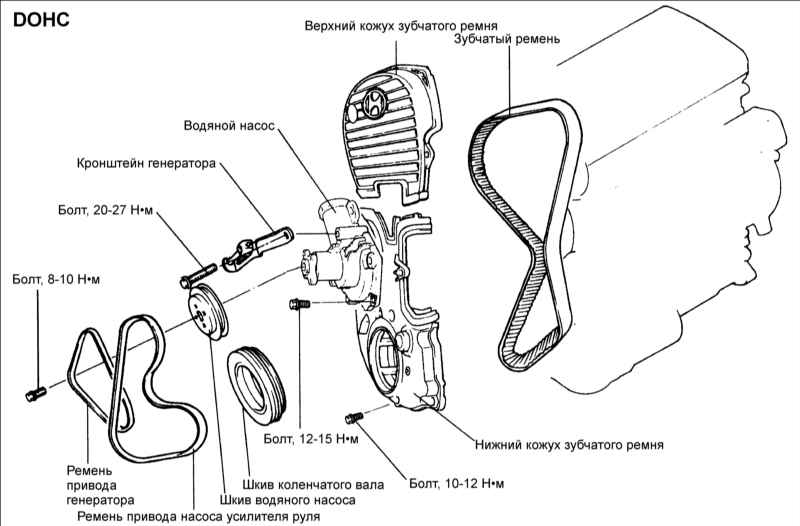

1. Слейте охлаждающую жидкость и отсоедините шланг отводного патрубка радиатора и шланг перепуска охлаждающей жидкости от водяного насоса.
2. Снимите приводной ремень и шкив водяного насоса.
3. Снимите кожухи зубчатого ремня и механизм натяжения ремня.
4. Выверните болты крепления водяного насоса и затем снимите опору генератора.
5. Снимите водяной насос с блока цилиндров.

1. Проверьте каждую деталь на отсутствие трещин, повреждений или износа и при необходимости замените насос в сборе.
2. Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума.
3. Проверьте отсутствие утечек охлаждающей жидкости из насоса.

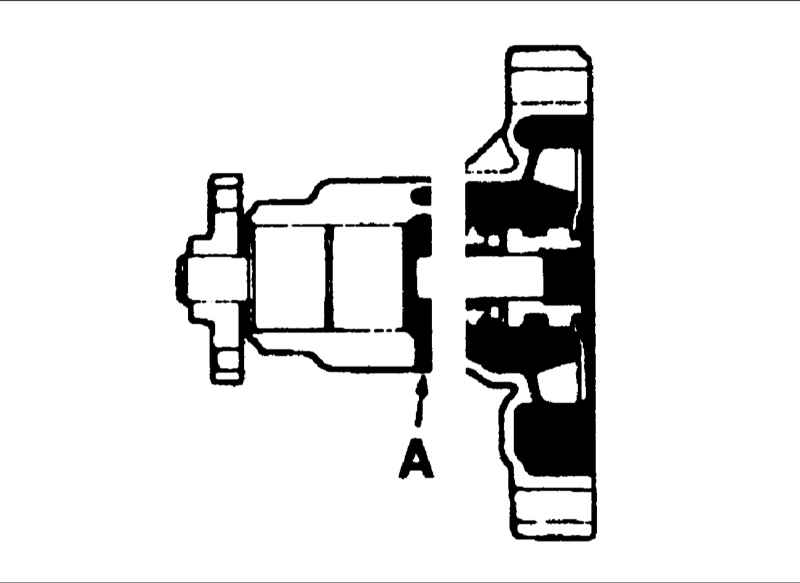

4. Если имеется утечка из отверстия А, неисправно уплотнение насоса. При необходимости, замените водяной насос.

1. Очистите от остатков прокладки и инородного материала поверхность уплотнения водяного насоса.

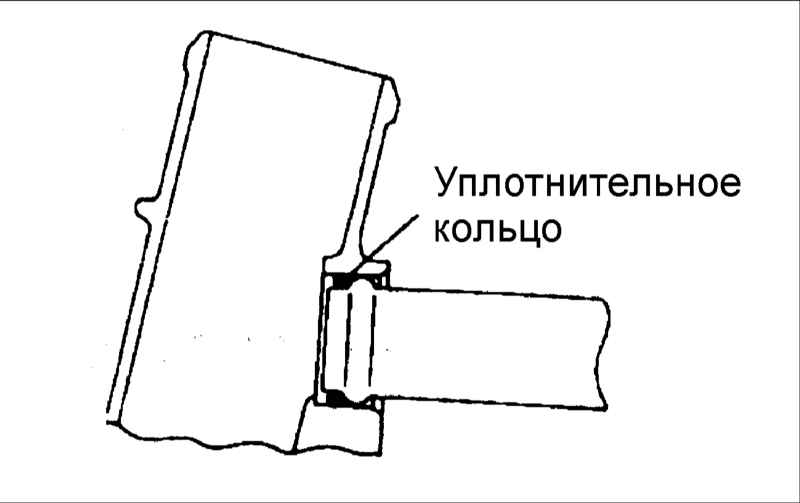

2. Установите новое уплотнительное кольцо в паз на переднем конце трубы для охлаждающей жидкости, затем увлажните уплотнительное кольцо охлаждающей жидкостью. Не используйте масло или смазочный материал.

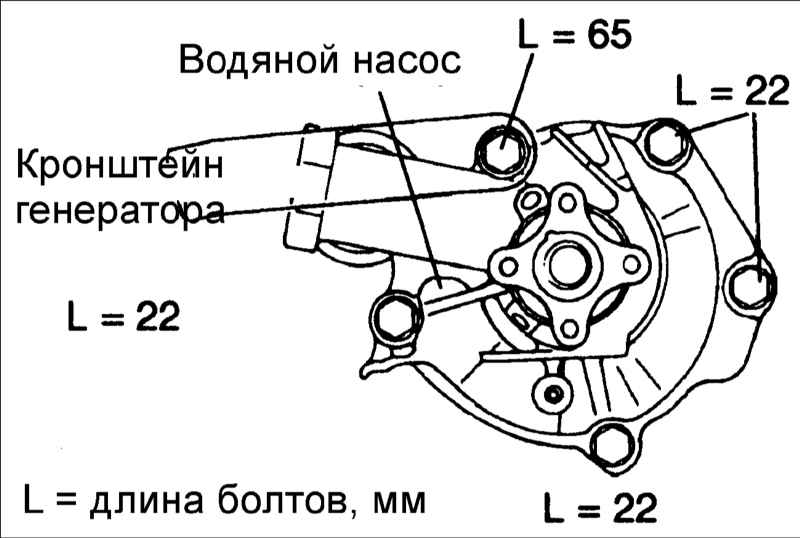

3. Установите на водяной насос новую прокладку, установите насос и закрепите его болтами. Момент затяжки: 20–27 Н•м

4. Установите механизм натяжения зубчатого ремня и зубчатый ремень. Отрегулируйте натяжение ремня и установите кожухи зубчатого ремня.
5. Установите шкив водяного насоса и приводной ремень, затем отрегулируйте натяжение ремня.
6. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
7. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
