16.16. Снятие и установка ручек, цилиндра и фиксатора (защелки) замка двери

Защелка двери

ПОРЯДОК ВЫПОЛНЕНИЯ

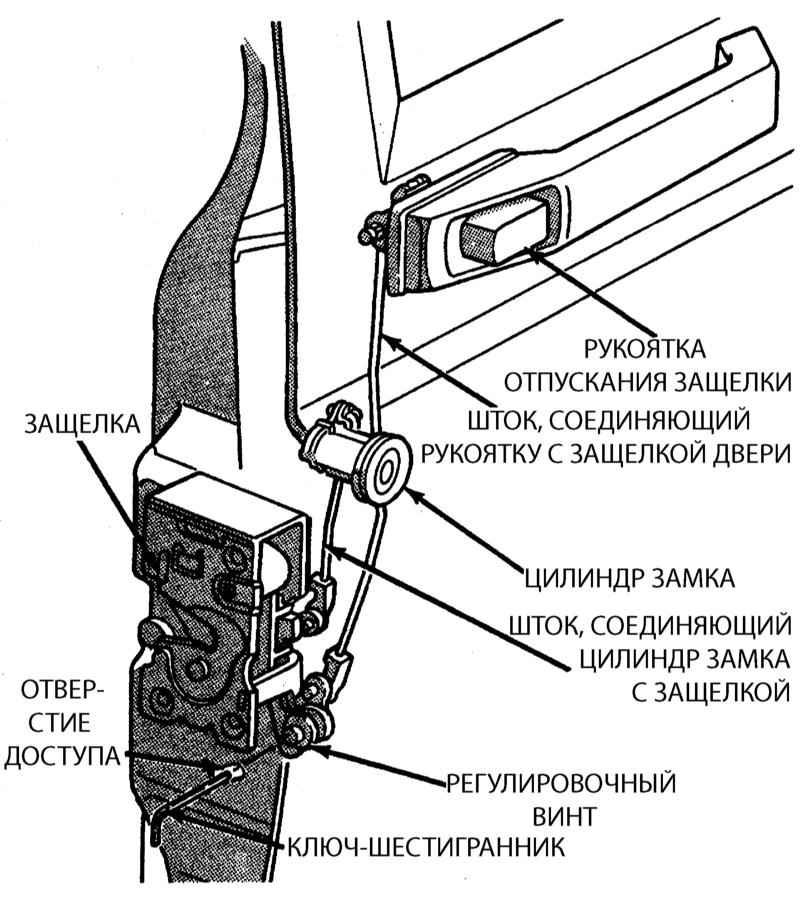

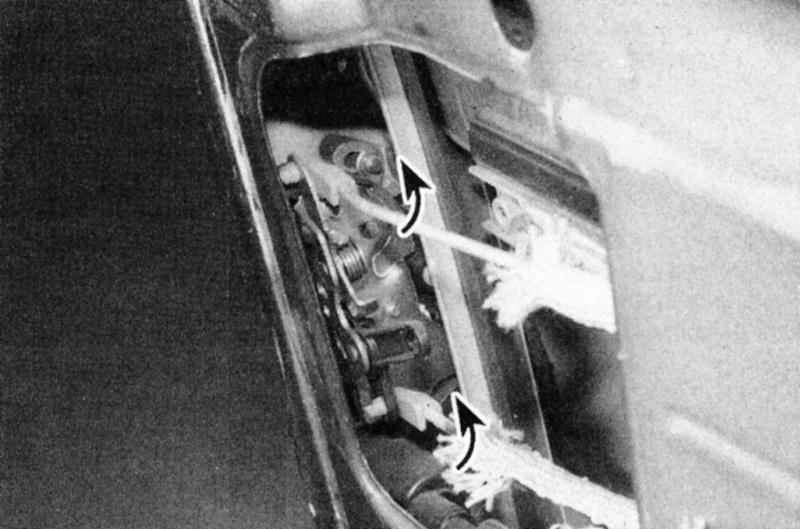

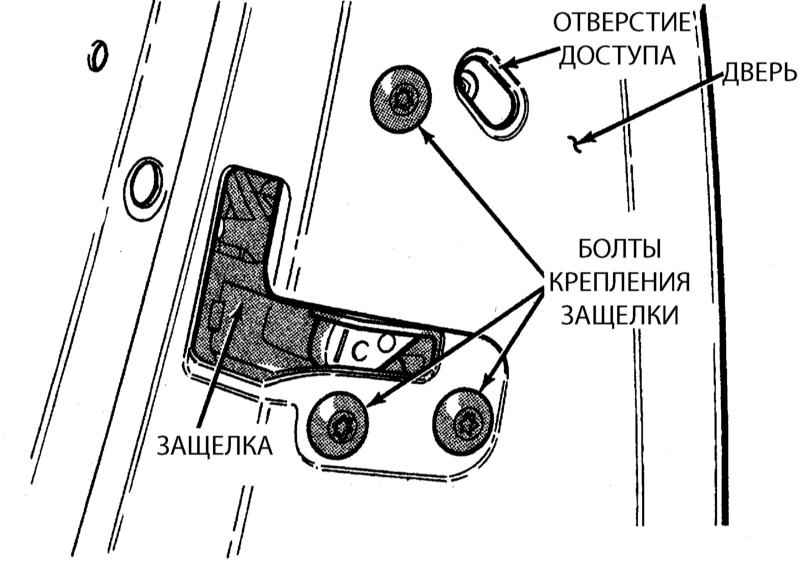

Полностью поднимите стекло окна и снимите панель внутренней обивки двери и водозащитный экран (Раздел Снятие и установка панели внутренней обивки двери). Отсоедините штоки тяг от защелки. Поверните пластмассовый фиксатор вверх и отсоедините штоки тяг защелки. Отдайте три крепежных винта с головками типа TORX. Возможно, для страгивания винтов потребуется ударная отвертка. Отдайте болт крепления защелки. Снимите защелку с двери. Приложите защелку на установочное место и вверните крепежные болты. Прочно затяните болты. Подсоедините к защелке штоки тяг. Удостоверьтесь в адекватности запирания двери. В случае необходимости произведите регулировку положения защелки (ослабив для этого болты), добиваясь легкости защелкивания двери (ручка двери при этом должна оказываться заподлицо с поверхностью двери). После завершения установки ослабьте регулировочный винт тяги, продев ключ-шестигранник 5/32 дюйма (4,0 мм) в отверстие доступа в торце двери. Ослабьте регулировочный винт и толкните его вверх по прорези для выбора слабины тяги, затем затяните винт. Проденьте ключ-шестигранник головкой в регулировочное отверстие, ослабьте винт и продвиньте его вверх по прорези для выборки слабины тяги.

Цилиндр замка

Наружная ручка

ПОРЯДОК ВЫПОЛНЕНИЯ

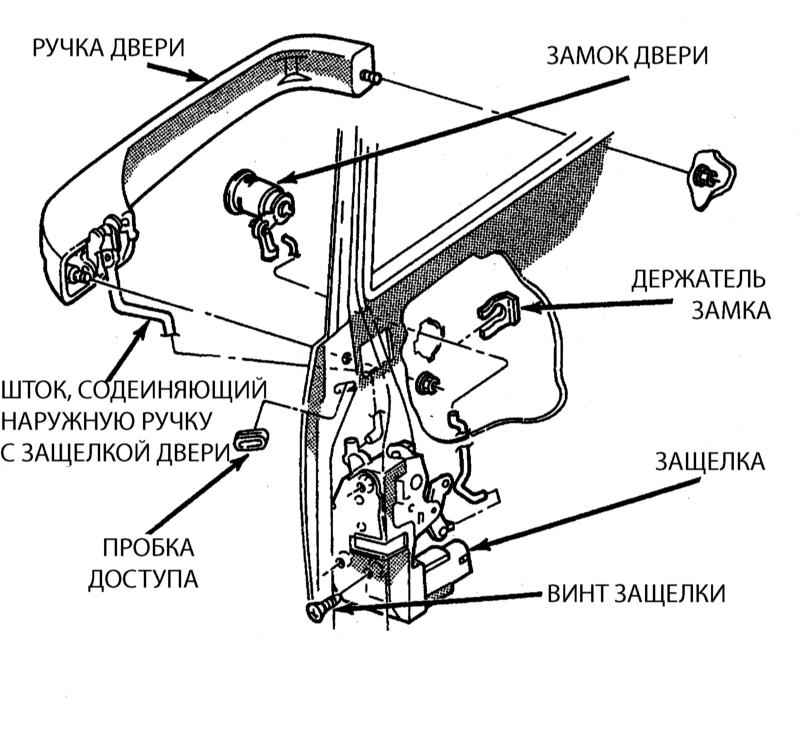

Отсоедините тягу наружной ручки (дистанционный привод) двери от защелки замка, отдайте крепежные гайки и снимите ручку с двери. Детали установки наружной ручки и цилиндра замка двери. Установите ручку на место, подсоедините тягу и наверните гайки. Прочно затяните гайки.

Внутренняя ручка

ПОРЯДОК ВЫПОЛНЕНИЯ

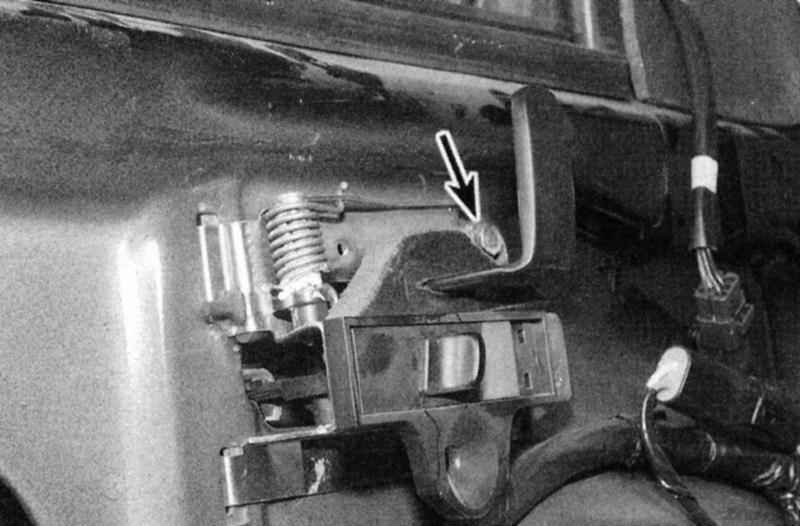

Отдайте крепежный болт, поверните ручку вперед и отсоедините тяги, затем снимите ручку с двери. Отдайте болт (стрелка), поверните внутреннюю ручку вперед и отсоедините штоки тяг.
