8.6. Обивка

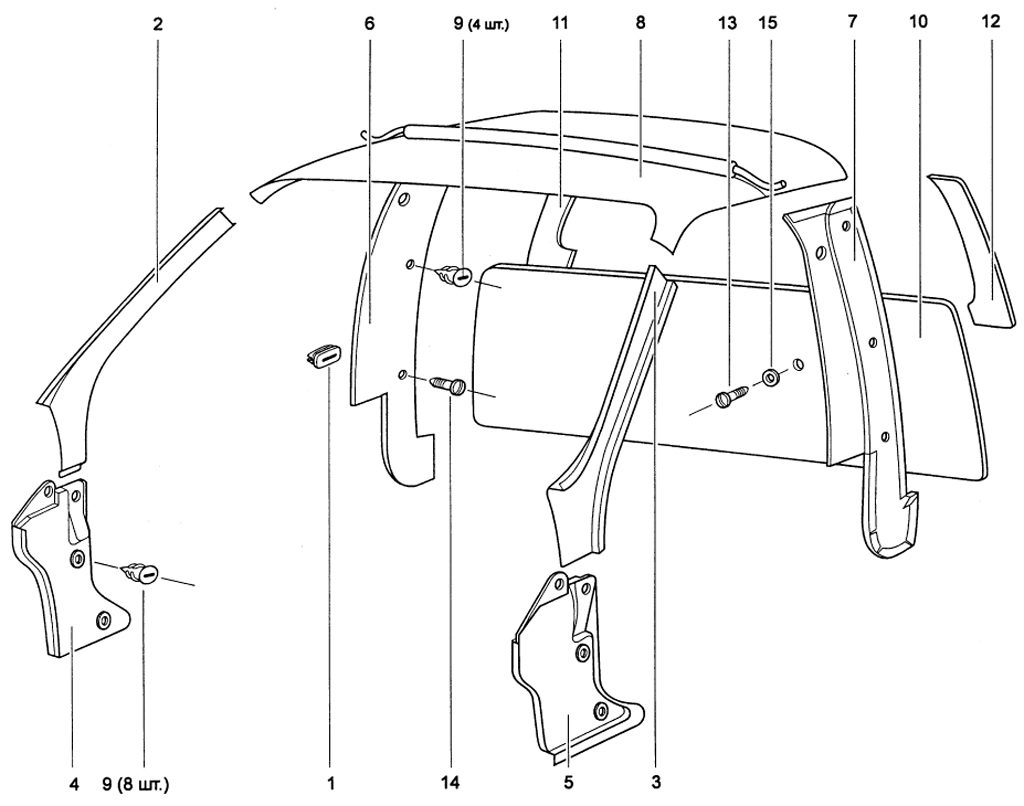

Рис. 8.18. Обивка кузова: 1 – гайка; 2, 3 – облицовки стоек ветрового окна; 4, 5 – обивки боковин; 6, 7 – обивки боковые; 8 – обивка потолка; 9 – пистон; 10 – обивка перегородки водителя; 11,12 – обивки перегородки боковые; 13 – винт 4 х 25; 14 – винт 5 х 16; 15 – шайба 4

Обивка 8 (рис. 8.18) потолка автомобиля представляет собой подвесную сварную конструкцию из пленки ПВХ на проволочных дугах.

1. Снимите уплотнители проемов дверей, предварительно сняв облицовку порогов.

2. Снимите ветровое стекло и стекла боковины.

3. Снимите солнцезащитные козырьки.

4. Снимите поручни.

5. Снимите плафон.

6. Снимите обивку стоек.

7. Снимите обивку, отклеив пленку от кузова и вынув дуги из отверстий.

8. Установите обивку потолка в обратном порядке.

Обивка стоек представляет собой панели из пленки АБС+ПВХ. Обивки 2 и 3 (см. рис. 8.18) передней стойки выполнена с частичной заливкой пенополиуретаном. Для снятия обивки стоек кузова (поз. 2, 3, 6, 7, 11, 12) предварительно демонтируйте: панель приборов, облицовку порогов, верхние точки крепления ремней безопасности, уплотнители проемов дверей, ветровое стекло. После этого снимите обивку стоек.

Обивка боковины

Обивки 4, 5 (см. рис. 8.18) боковины представляют собой литую пластмассовую деталь с закрепленной на ней скрепками шумоизоляцией.

Для снятия обивки боковины снимите панель приборов и розетку, затем отверткой поверните пистоны 9 так, чтобы шлицы встали вертикально, и снимите обивку боковины с пистонами.

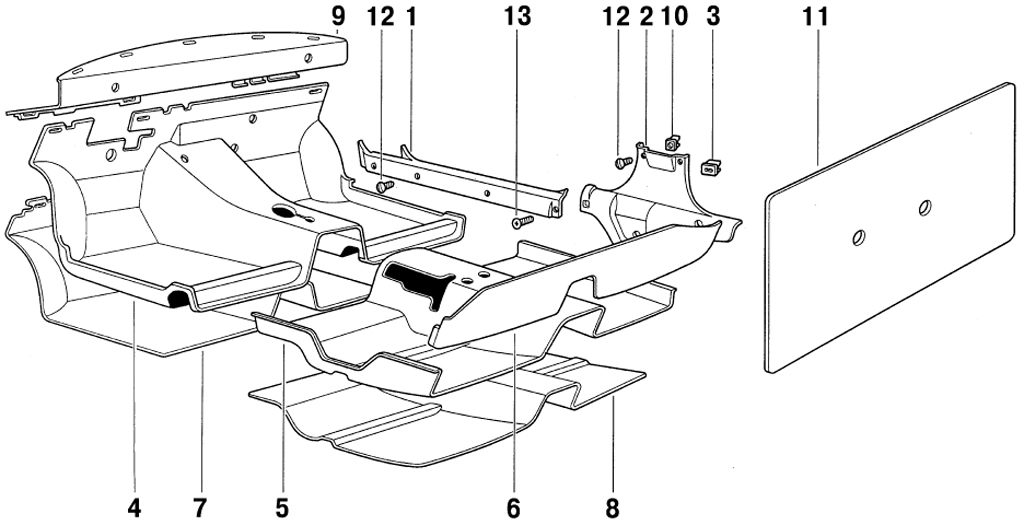

Рис. 8.19. Обивка пола и шумоизоляционные накладки: 1 – облицовка порога передняя; 2 – облицовка порога задняя; 3 – гайка; 4 – коврик пола передний; 5 – коврик пола средний; 6 – облицовка поперечины; 7 – накладка пола передняя; 8 – накладка пола задняя; 9 – накладка бруса; 10 – гайка; 11 – накладка перегородки; 12 – винт 5 х 16; 13 – винт 5 х 22

Обивка пола (рис. 8.19) – это ковровое покрытие, закрепленное на кузове облицовкой порогов.

1. Снимите сиденья.

2. Снимите элементы крепления ремней безопасности к полу и порогам.

3. Снимите облицовку порогов.

4. Снимите кожух туннеля пола с накладкой, вынув предварительно пепельницу.

5. Снимите панель приборов.

6. Снимите отопитель.

7. Отогните языки на щите передка и снимите ковры.

8. Установите ковры в обратном порядке.

Шумоизоляция щита передка и пола состоит из шумопоглощающих панелей, удерживаемых коврами пола, деталями интерьера и в передней части загнутыми язычками приваренных держателей.

Для снятия шумоизоляции снимите ковры, отогните язычки и выньте детали из кузова.

Обивка дверей

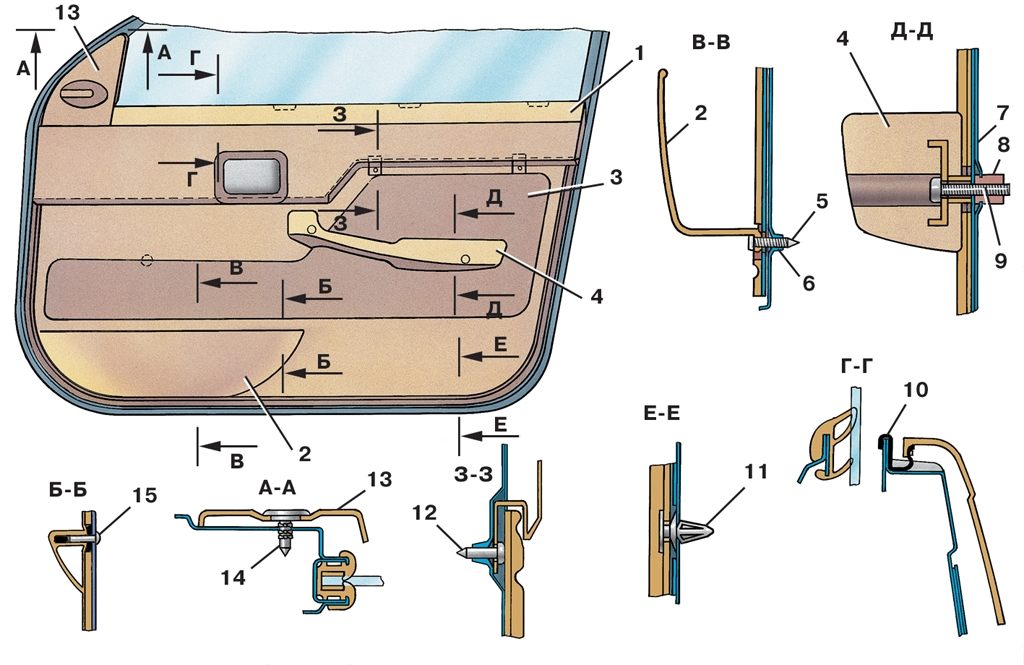

Рис. 8.20. Установка обивки передней двери: 1 – накладка декоративная; 2 – карман; 3 – обивка двери; 4 – подлокотник; 5 – винт крепления кармана; 6 – гайка; 7 – наклейка внутренняя; 8 – гайка квадратная; 9, 15 – винты; 10 – держатель; 11, 14 – пистоны; 12 – винт крепления накладки; 13 – накладка угловая

Обивка дверей (рис. 8.20) представляет собой комплект облицовочных деталей, прикрепленных к двери винтами и пистонами.

1. Снимите ручку стеклоподъемника.

2. Снимите облицовку ручки привода замка двери.

3. Снимите ручку зеркала заднего вида на двери.

4. Отверните два винта 9 и снимите подлокотник 4 (см. рис. 8.20).

5. Отверните два винта 5 в нижней части кармана 2.

6. Аккуратно поддевая отверткой за нижний задний угол обивки 3, выведите пистон 11 из зацепления и снимите обивку с двери.

7. Отверните три винта 12 в нижней части накладки 1.

8. Установите отверткой шлиц пистона крепления угловой накладки 13 горизонтально и снимите ее.

9. Поднимая накладку 1 вверх, выведите ее из зацепления с держателем 10 и снимите с двери.

10. Установите обивку в обратном порядке.
