8.11. Панель приборов

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите рулевое колесо, кожухи рулевой колонки, рычаги управления отопителем и кожухи туннеля пола.

3. Снимите заглушку короба, воздухонагнетатель и переходной патрубок воздухонагнетателя.

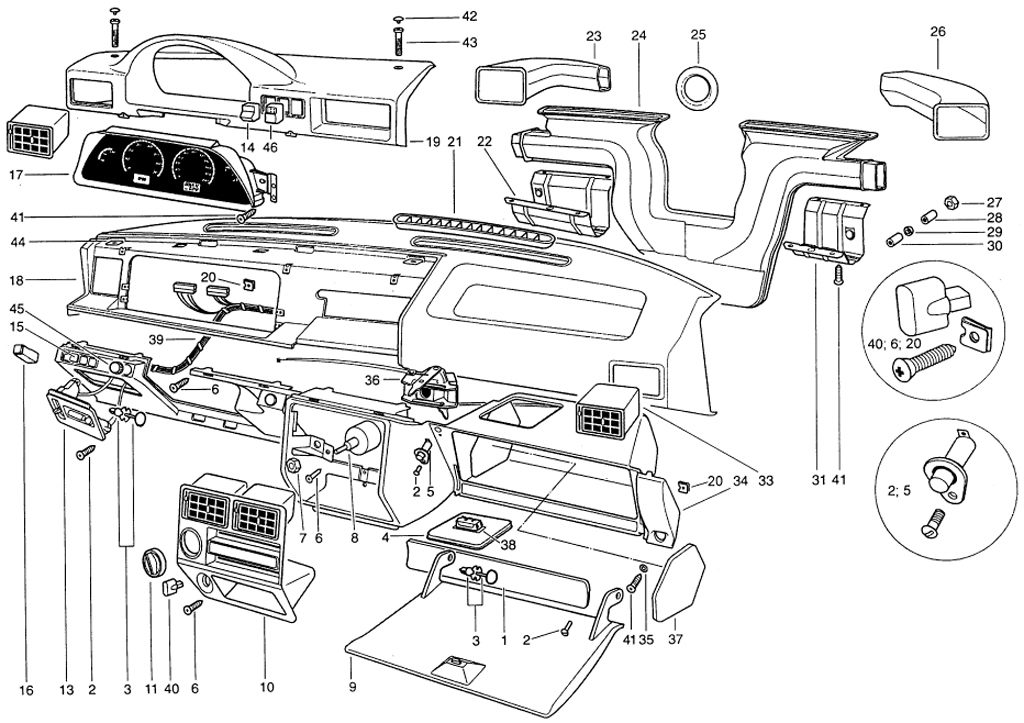

Рис. 8.24. Детали панели приборов: 1 – накладка; 2, 6 – винт 4 х 16; 3 – ось; 4 – держатель фонаря; 5 – выключатель плафона; 7 – гайка; 8 – переключатель отопителя; 9 – дверца вещевого ящика; 10 – накладка консоли с фонарем; 11 – ручка переключателя отопителя; 13 – блок управления; 14 – переключатель наружного освещения; 15 – выключатель противотуманных фар; 16 – выключатель аварийной сигнализации; 17 – комбинация приборов; 18 – панель приборов, верхняя часть; 19 – пульт; 20 – гайка для винта 5; 21 – насадок; 22 – кронштейн левый; 23 – воздуховод левый; 24 – воздуховод; 25 – заглушка; 26 – воздуховод правый; 27 – гайка М8; 28 – втулка; 29 – прокладка; 30 – втулка; 31 – кронштейн правый; 33 – дефлектор; 34 – панель приборов, нижняя часть; 35 – шайба 5; 36 – блок управления отопителем; 37 – заглушка; 38 – фонарь освещения вещевого ящика; 39 – жгут проводов панели приборов; 40 – ручка; 41 – винт 5 х 16; 42 – заглушка винта конфирмат; 43 – винт конфирмат 6,3 х 38; 44 – гайка пластинчатая 6,3; 45 – ручка корректора; 46 – звуковой сигнализатор

4. Отверните гайки 27 кронштейнов 22 и 31 (рис. 8.24) крепления панели приборов со стороны подкапотного пространства.

5. Отверните боковые винты крепления панели приборов в салоне.

6. Отсоедините колодки пучка проводов панели приборов от блока предохранителей и резистора вентилятора отопителя.

7. Снимите скобу и отсоедините тягу управления отопителем.

8. С помощью отвертки снимите заглушку с левой стенки вещевого ящика, через образовавшееся технологическое окно снимите скобу и отсоедините правую тягу управления отопителем.

9. Выдвиньте на себя панель приборов в салон.

10. Отсоедините тягу от замка капота и тягу воздушной заслонки от карбюратора.

11. Выньте панель приборов из салона.

12. Установите панель приборов в обратном порядке.

1. Отверните два винта 43 (рис. 8.24).

2. Выверните два винта в нижней кромке пульта 19. Отсоедините колодку проводов звукового сигнализатора 46 и колодку проводов от переключателя 14 наружного освещения. Потяните нижнюю кромку пульта 19, зафиксированную защелками на нижней части панели приборов, на себя и снимите пульт.

3. Выньте боковые дефлекторы 33, нажав на зацепы.

4. Снимите заглушку с плафоном 38 на верхней стенке вещевого ящика, нажав на зацепы.

5. Выверните винты 41 и снимите кронштейны 22 и 31 крепления панели приборов.

6. Выверните винт и снимите центральный 24 и боковые 23 и 26 воздуховоды.

7. Отсоедините колодки пучка проводов от остальных приборов, переключателей, фонарей и снимите пучок проводов.

8. Выверните четыре винта и снимите комбинацию приборов 17.

9. Снимите дверцу 9 вещевого ящика, для чего протолкните ось 3 из ее цанговой зоны и выньте ось из своих гнезд.

10. Снимите ручки 40 рычагов управления отопителем, ручку 11 переключателя отопителя.

11. Выверните винты и снимите накладку 10 консоли вместе с центральными дефлекторами.

12. Отверните винты и снимите блок 36 управления отопителем с тягами.

13. Отверните гайку и снимите переключатель отопителя.

14. Нажав на соответствующие зацепы, выньте оставшиеся заглушки, переключатели, фонари, дефлекторы, насадки.

15. Соберите панель приборов в обратном порядке.
