8.4. Замки и приводы замков боковых дверей




Особенности конструкции

Установка замков и ручек передней двери
Рис. 8.11. Установка замков и ручек передней двери: 1 – привод внутренней ручки; 2 – облицовка ручки; 3 – внутренняя ручка; 4 – тяга; 5 – держатель тяги внутренней ручки; 6 – болт; 7 – шайба; 8 – болт; 9 – шайба; 10 – кнопка наружной ручки; 11 – винт крепления замка; 12 – шайба; 13 – выключатель замка; 14 – прокладка; 15 – пружина пластинчатая; 16 – привод замка; 17 – толкатель кнопки; 18 – пружина замка двери; 19 – пружина рычага выключения; 20 – тяга выключения; 21 – шайба опорная; 22 – палец замка; 23 – пластина; 24 – замок двери; 25 – ручка наружная


Замки боковых дверей вилочного типа. Они состоят из собственно замка 24 (рис. 8.11) и его привода 16, соединенных тремя винтами 11 в один узел при установке на дверь. Замок непосредственно взаимодействует с пальцем 22, установленным на стойке кузова. Привод управляет работой замка: обеспечивает открытие двери снаружи и изнутри, блокирует замок, чтобы предотвратить доступ снаружи. Привод связан с наружной ручкой и с приводом внутренней ручки. Кроме того, привод позволяет блокировать замок снаружи через выключатель.
Замена пружины привода замков боковых дверей внутренней ручки
1. Снимите обивку двери.
2. Отверните четыре болта 6 (см. рис. 8.11) крепления привода 1.
3. Отсоедините привод от тяги 4. Для освобождения тяги поверните пластмассовый держатель 5 до выхода из зацепления с тягой, после чего конец тяги можно свободно вынуть из отверстия в держателе.

Замок двери

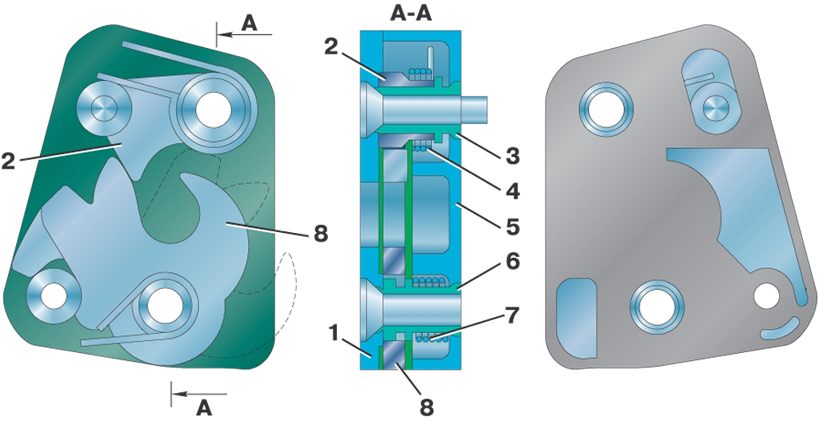

Рис. 8.13. Замок двери: 1 – пластина; 2 – собачка замка; 3 – ось собачки; 4 – пружина собачки; 5 – корпус замка; 6 – ось вилки; 7 – пружина вилки; 8 – вилка замка


4. Для замены пружины 6 (рис. 8.13) высверлите заклепку 8, удалите остатки старой пружины, установите новую пружину, зацепив ее одним концом за выступ, а другим — оперев на ролик 4, и расклепайте заклепку.
5. Проверьте работу привода.
6. Соедините привод с тягой.
7. Установите привод и обивку.
Снятие и установка замков боковых дверей и их приводов

Привод замков боковых дверей от внутренней ручки

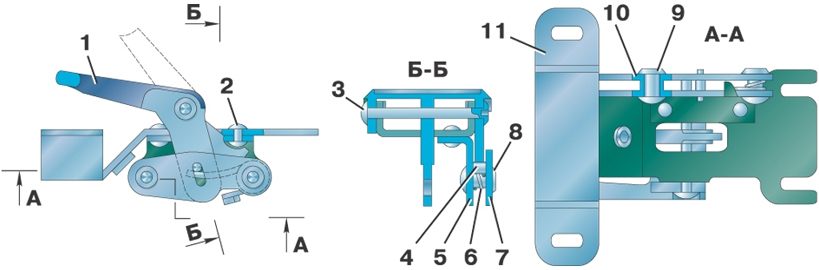

Рис. 8.12. Привод замков боковых дверей от внутренней ручки: 1 – ручка внутренняя; 2 – заклепка; 3 – ось; 4 – ролик; 5 – кронштейн; 6 – пружина; 7 – крышка; 8, 9 – заклепки; 10 – втулка; 11 – корпус


Все виды ремонта замков дверей и приводов требуют их снятия с автомобиля.
1. Поднимите стекло.
2. Снимите обивку.
3. Отсоедините тяги от внутреннего привода.
4. Отверните три винта 11 (см. рис. 8.11) крепления замка 24 и привода 16.
5. Снимите замок снаружи и вытащите привод изнутри через технологические окна во внутренней панели.
6. Установите замок с приводом в обратном порядке.
Замена пружины собачки и вилки замка
1. Отверните три винта 11 (см. рис. 8.11) крепления и снимите замок 24.
2. Заверните винты 11 в резьбовые отверстия привода 16 для удержания его на месте.
3. С помощью отвертки отделите пластмассовый корпус 5 (рис. 8.13) от пластины 1 с приклепанными к ней на осях вилкой 8 и собачкой 2.
4. Удалите остатки неисправной пружины 4 или 7.
5. Установите новые пружины, одновременно соберите пластину с корпусом, удерживая концы пружин в положении, показанном на рис. 8.13.
6. После предварительной сборки напрессуйте пластмассовый корпус 5 на концы осей 6 и 3 вилки и собачки.
7. Используя в качестве пальца замка отвертку, проверьте работу замка, открывая и закрывая его несколько раз.
8. Выверните винты 11 (см. рис. 8.11) и установите замок на дверь.
9. Проверьте правильность работы замков, закрывая и открывая несколько раз дверь.
10. Установите обивку.
Замена пружины рычага наружного привода
1. Снимите обивку и привод замка.

Привод замка передней двери

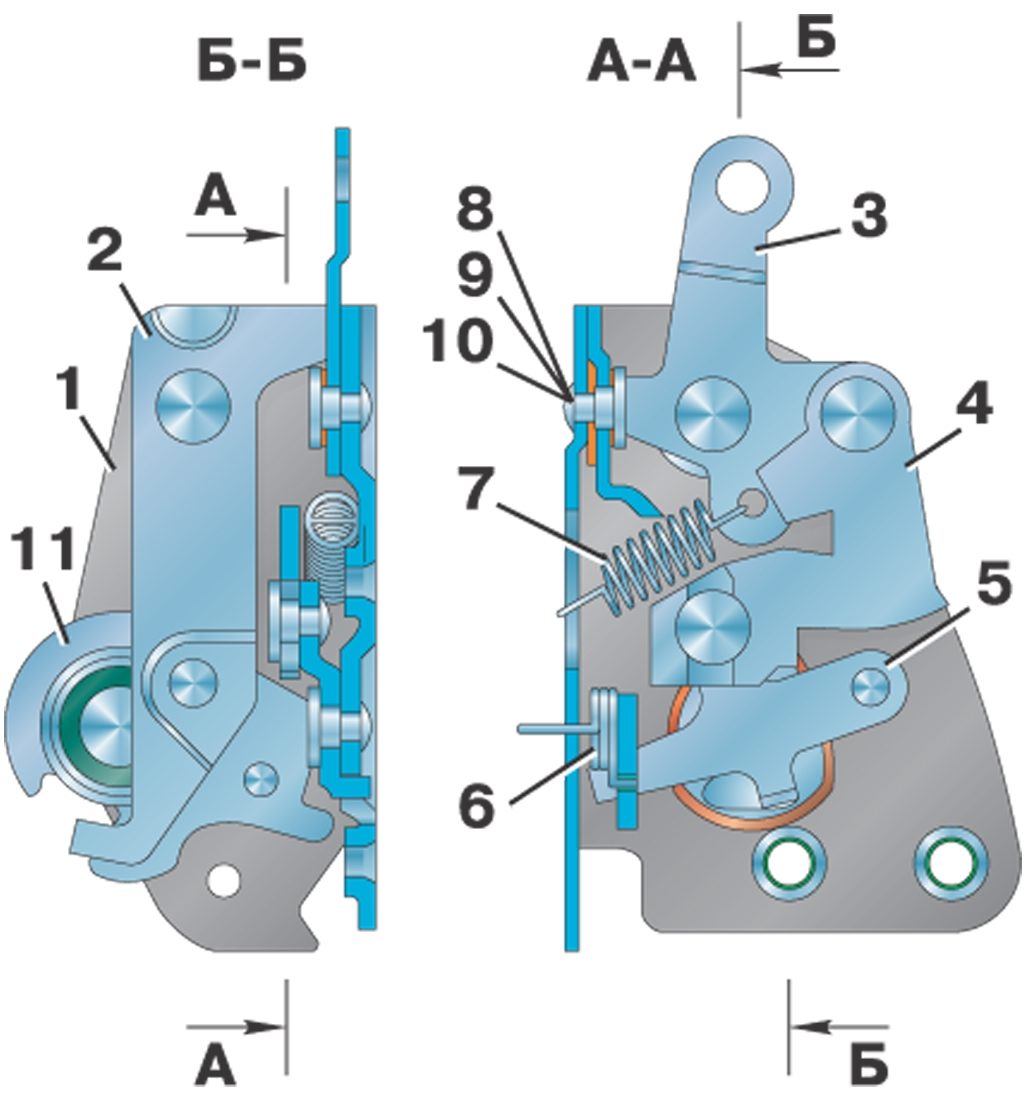

Рис. 8.14. Привод замка передней двери: 1 – корпус привода; 2 – рычаг внутреннего привода; 3 – рычаг наружного привода; 4 – серьга; 5 – рычаг переключения; 6 – пружина рычага выключения; 7 – пружина рычага наружного привода; 8 – заклепка; 9, 10 – шайбы; 11 – рычаг выключения


2. Удалите застрявшие остатки сломанной пружины 7 (рис. 8.14).
3. Установите рычаги привода в положение, показанное на рис. 8.14.
4. Зацепите один конец пружины за отверстие в рычаге 3 наружного привода, поставив рычаги в положение, показанное на рис. 8.14.
5. Через окно в корпусе 1 второй конец пружины плоскогубцами зацепите за перемычку между двумя отверстиями в корпусе.
6. Установите замок и привод на место.
7. Установите обивку.
Замена пружины рычага выключения
1. Снимите обивку и привод замка.
2. Удалите застрявшие остатки сломанной пружины 6 (см. рис. 8.14).
3. Установите рычаги привода в положение, показанное на рис. 8.14.
4. Расположите пружину так, чтобы ее концы были обращены к оси рычага 11 выключения, и с помощью отвертки заведите конец в отверстие на рычаге выключения.
5. С помощью отвертки заведите второй конец в отверстие в корпусе.
6. Проверьте работу рычага выключения. Он должен надежно фиксироваться в крайних положениях.
7. Установите привод на место.
8. Установите обивку.
Замена пружины выключателя замка передней левой двери
1. Поднимите стекло и снимите обивку.
2. Отсоедините тягу 20 (см. рис. 8.11) от выключателя 13, сняв наконечник тяги с поводка выключателя.
3. Отверткой вытащите пластинчатую пружину 15 из-под выступа корпуса выключателя, снимите выключатель.

Выключатель замка двери

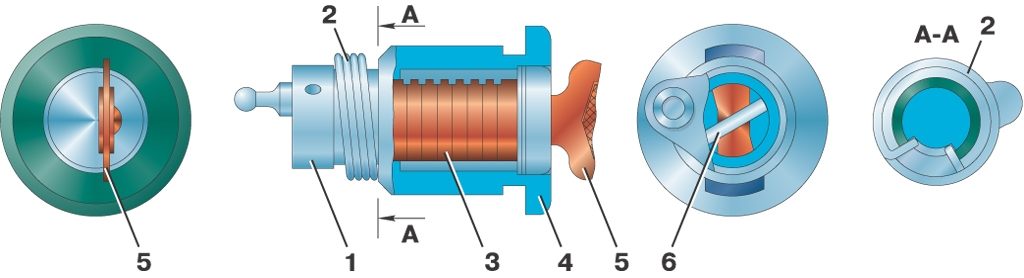

Рис. 8.15. Выключатель замка двери: 1 – поводок тяги выключателя; 2 – пружина возвратная; 3 – цилиндр выключателя; 4 – гнездо цилиндра; 5 – ключи с кольцом; 6 – штифт


4. Выбейте штифт 6 (рис. 8.15) поводка 1 выключателя и снимите поводок.
5. Удалите остатки сломанной возвратной пружины 2.
6. Установите новую пружину.
7. Установите поводок 1, как показано на рис. 8.15.
8. Установите выключатель на место, закрепив его пластинчатой пружиной.
9. Подсоедините тягу к поводку выключателя.
10. Установите обивку.
Замена пружины кнопки наружной ручки двери
1. Поднимите стекло и снимите обивку.
2. Отверните два болта 8 (см. рис. 8.11) крепления ручки 25.

Наружная ручка двери

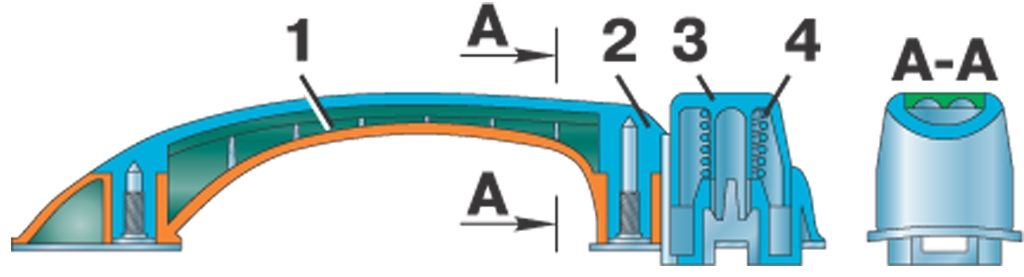

Рис. 8.16. Наружная ручка двери: 1 – ручка наружная; 2 – скоба; 3 – кнопка; 4 – пружина


3. Отжав зацепы кнопки 3 (рис. 8.16), снимите кнопку с ручки 1.
4. Удалите остатки сломанной пружины 4.
5. Вставьте новую пружину и установите кнопку на место.
6. Установите ручку на место так, чтобы толкатель 17 кнопки (см. рис. 8.11) попал в отверстие в кнопке.
7. Заверните два болта крепления ручки.
8. Проверьте работу кнопки и установите обивку.
