8.5. Замок и привод замка капота

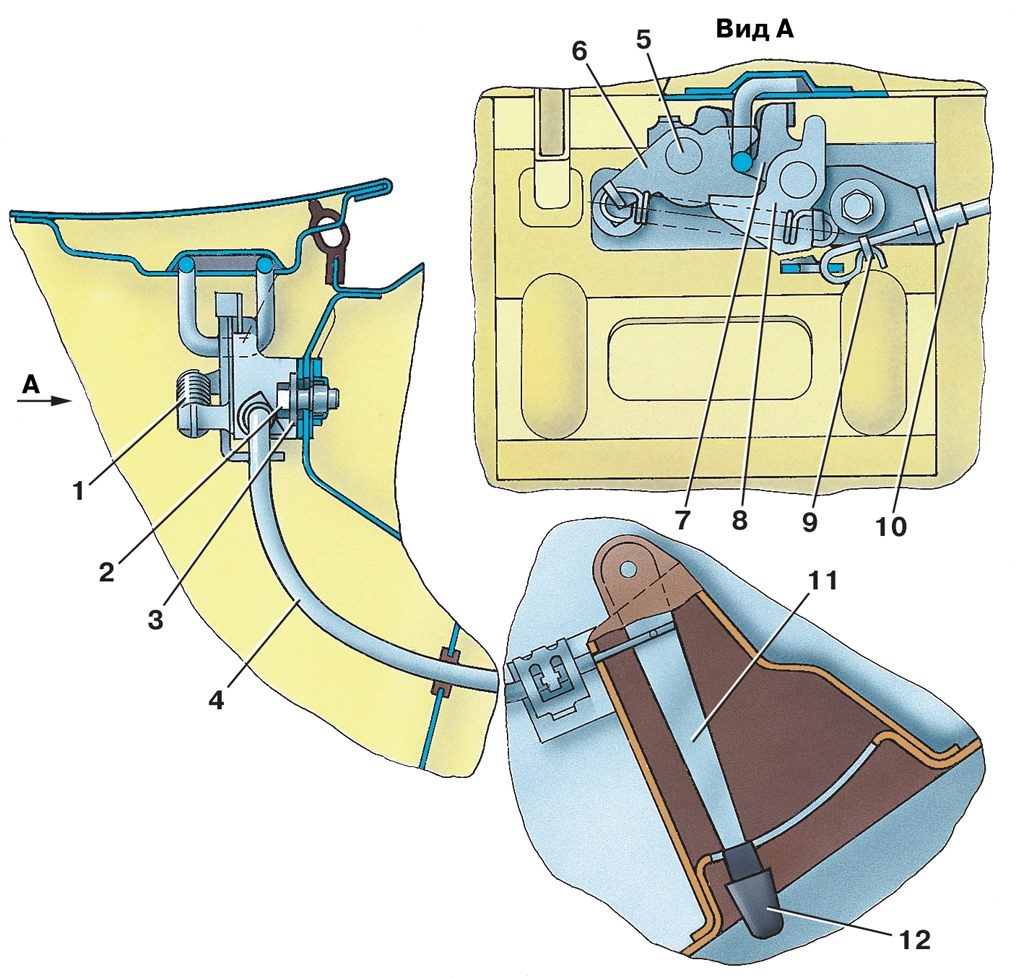

Рис. 8.17. Установка замка капота: 1 – пружина; 2 – болт; 3 – шайба зубчатая; 4 – тяга с оболочкой; 5 – заклепка; 6 – вилка замка; 7 – корпус; 8 – собачка; 9 – шайба; 10 – упор; 11 – рычаг открывания капота; 12 – рукоятка

Замок капота вилочного типа приводится в действие рычагом 11 (рис. 8.17) изнутри автомобиля посредством проволочной тяги 4, помещенной в оболочку.

Замена пружины замка капота

1. Переведите рукоятку 12 (см. рис. 8.17) открывания капота на себя до упора (в положение «Открыто»).

2. Откройте капот.

3. Удалите остатки старой пружины 1 (см. рис. 8.17).

4. Установите новую пружину.

5. Закройте капот.
