8.13. Воздухонагнетатель

1. Отсоедините колодку провода от резистора.

2. Отверните три винта и снимите с горловины воздухонагнетателя наставку проема вместе с уплотнителем.

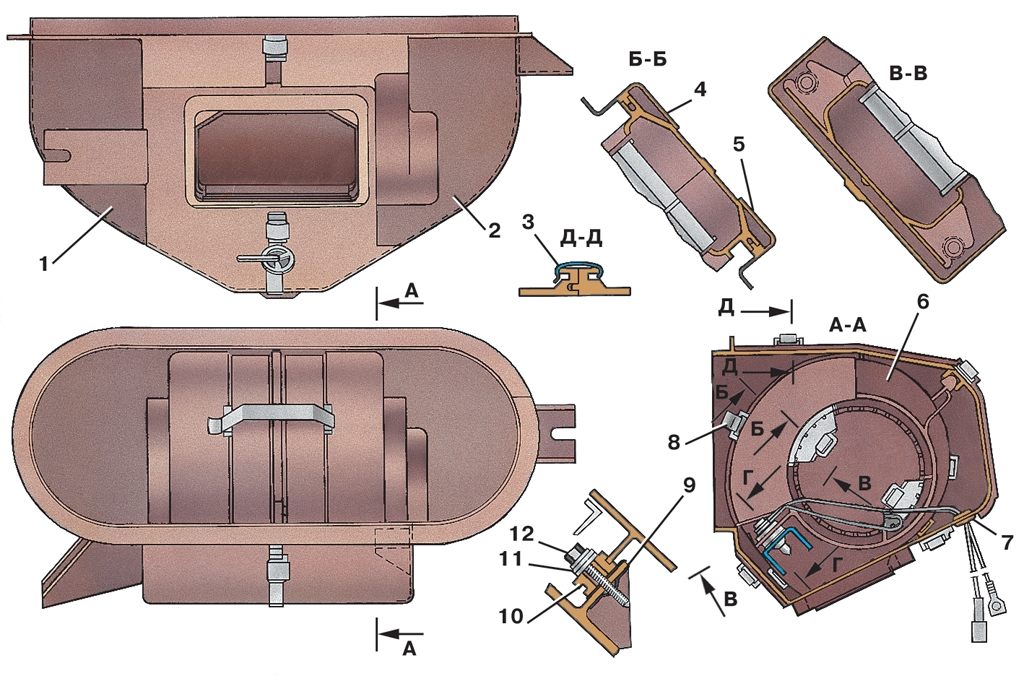

Рис. 8.26. Воздухонагнетатель: 1 – корпус левый; 2 – корпус правый; 3 – защелка; 4 – козырек вентилятора левый; 5 – козырек вентилятора правый; 6 – вентилятор; 7 – втулка уплотнительная; 8 – скрепка; 9 – гайка пластинчатая; 10 – втулка; 11 – шайба; 12 – болт

3. Отверните гайки (рис. 8.26) с левой и правой точек крепления и снимите воздухонагнетатель.

4. Установите воздухонагнетатель в обратном порядке.

1. Снимите пружинную скрепку 8 (см. рис. 8.26) и отделите козырьки 4 и 5 вентилятора.

2. Отверните два болта 12 крепления вентилятора.

3. Снимите пружинные защелки 3, отделите левую часть корпуса 1 от правой 2 и выньте вентилятор 6.

4. Соберите воздухонагнетатель в обратном порядке.
