11.5. Снятие и установка коробки передач на автомобиле с двигателем УМПО-331

Работу выполняем на смотровой канаве или подъемнике.

Коробку передач с автомобиля, оснащенного двигателем УМПО-331, можно снять двумя способами: с картером сцепления и без картера. (Снятие коробки передач в сборе с картером сцепления см. в подразделе «Замена кожуха и ведомого диска сцепления на автомобиле с двигателем УМПО-331» ).

Снимаем коробку передач без картера сцепления - при этом не требуется демонтаж стартера, рабочего цилиндра сцепления, крышки картера сцепления, приемной трубы. Снимаем кожух пола (см. «Снятие кожуха пола») и воздуховод подачи воздуха в заднюю часть салона (см. «Снятие воздуховода подачи воздуха в заднюю часть салона» ).

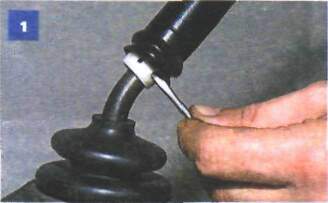

В салоне, нажав на стержень рычага переключения рычага вниз,...

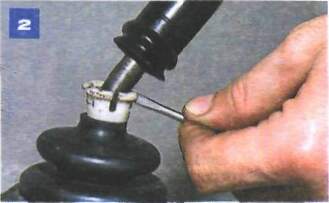

...отверткой поддеваем лепестки запорной втулки...

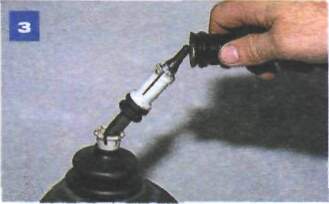

...и выводим их из кольцевой канавки стержня.

Снимаем стержень рычага переключения передач.

Отверткой разжимаем лепестки дистанционной втулки...

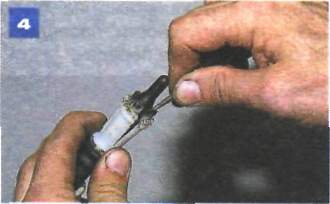

...и снимаем ее с рычага.

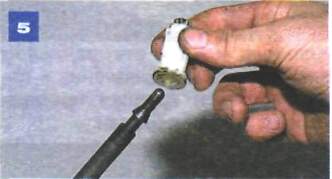

Снимаем с рычага резиновую упругую...

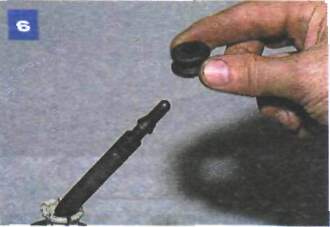

...и запорную втулки.

В отверстии стержня рычага находятся ...

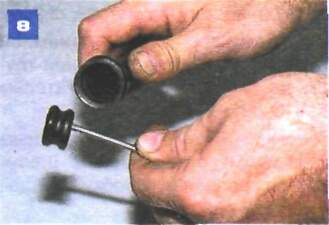

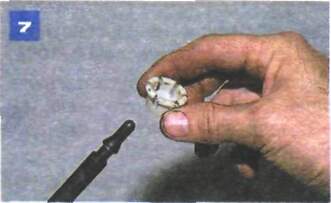

...еще одна упругая втулка...

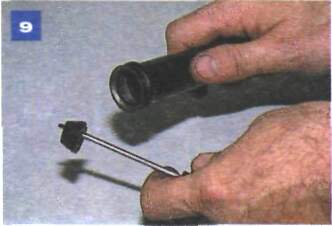

...и упорная подушка.

Операции, показанные на фото 1-9, для наглядности проведены на снятой коробке передач.

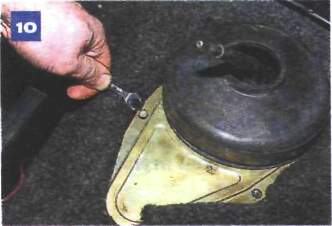

Ключом «на 8» отворачиваем пять саморезов крепления к полу защитной крышки привода переключения передач...

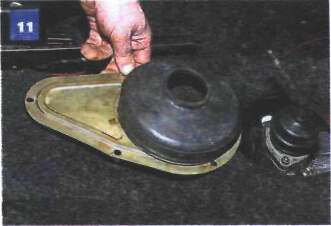

...и снимаем крышку.

Дальнейшие операции выполняем под автомобилем.

Сливаем масло из коробки передач (см. «Замена масла»). Отсоединяем провода от выключателя фонарей заднего хода (см. «Замена выключателя фонарей заднего хода» ).

Снимаем карданную передачу (см. «Снятие карданной передачи» ).

Отсоединяем от привода спидометра гибкий вал (см. «Снятие гибкого вала привода спидометра» ).

Снимаем кронштейн приемной трубы (см. «Снятие приемной трубы на автомобиле с двигателем УМПО-331» )

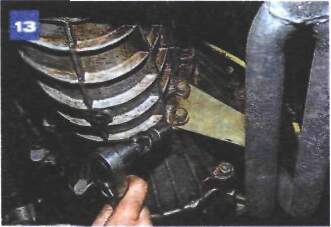

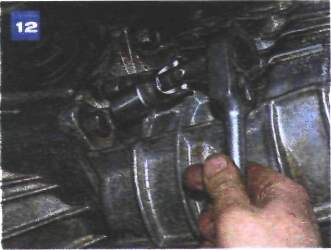

Головкой «на 17» (с карданным шарниром) отворачиваем шесть болтов крепления коробки передач к картеру сцепления:...

...три - слева...

...и три - справа (два из них крепят кронштейн, к которому крепится кронштейн приемной трубы).

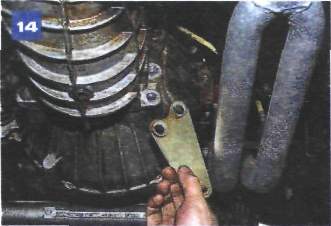

Снимаем кронштейн.

Подставляем под картер коробки передач регулируемый упор (или домкрат).

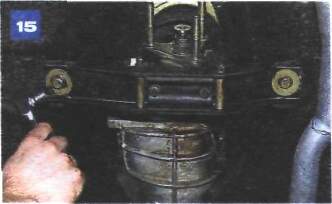

Головкой «на 14» отворачиваем два болта крепления поперечины к кронштейнам пола.

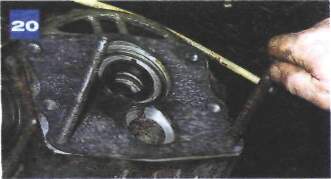

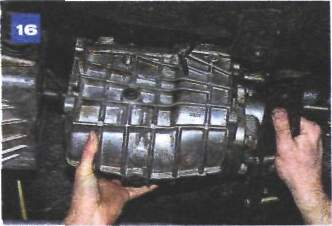

Аккуратно сдвигаем коробку передач назад, выводя ее первичный вал из картера сцепления,...

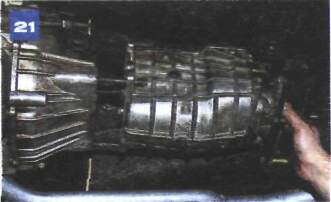

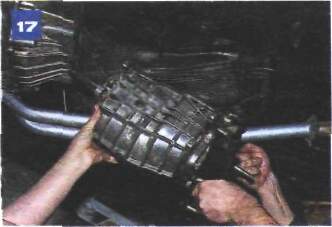

...и снимаем коробку передач.

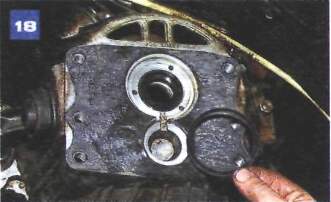

В проточке картера сцепления установлено пружинное кольцо (выпуклой стороной к подшипнику).

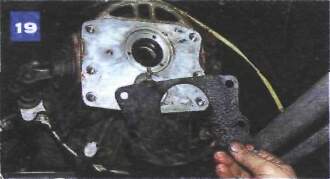

Снимаем уплотнительную прокладку.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на сальник, установленный в картере сцепления, и на лепестки нажимного диска сцепления, чтобы их не повредить.

Перед установкой коробки передач наносим на шлицевой конец первичного вала тонкий слой смазки ШРУС-4.

Включаем IV передачу. Для удобства монтажа коробки...

...вворачиваем в нижние резьбовые отверстия картера сцепления две шпильки М12 длиной 130-140 мм.

Используя шпильки как направляющие, устанавливаем коробку передач. Проворачивая валы коробки за фланец эластичной муфты, вводим первичный вал в шлицы ступицы ведомого диска сцепления и в подшипник фланца коленчатого вала.

Крепим коробку передан к картеру сцепления двумя болтами.

Вывернув монтажные шпильки, дальнейшую установку коробки передан проводим в обратной последовательности.

В салоне перед установкой стержня на рычаг переключения передач...

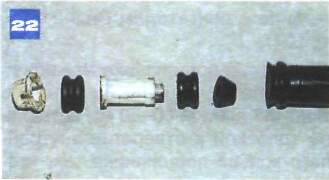

...вставляем в отверстие стержня подушку и втулки (верхнюю упругую, дистанционную, нижнюю упругую и запорную).

Установив стержень на рычаг, нажимаем на стержень до захода лепестков дистанционной втулки в кольцевую канавку рычага.
