11.3. Замена сальника вторичного вала

Работу выполняем на смотровой канаве или подъемнике.

Снимаем карданную передачу и уплотнитель шлицев хвостовика переднего карданного вала с гайки крепления фланца эластичной муфты (см. «Снятие карданной передачи» ).

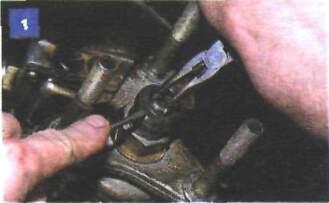

Щипцами разжимаем стопорное кольцо, поддеваем отверткой...

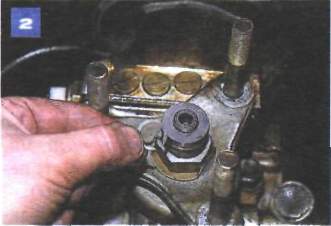

...и снимаем его.

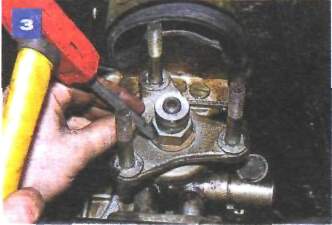

Бородком отгибаем края стопорной шайбы.

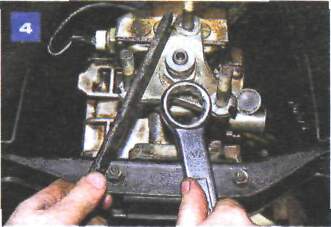

Ключом «на 30» отворачиваем гайку крепления фланца эластичной муфты, спрессовывая при этом центрирующее кольцо фланца переднего карданного вала. Фланец эластичной муфты удерживаем от проворачивания монтажной лопаткой за шпильки.

Снимаем центрирующее кольцо,...

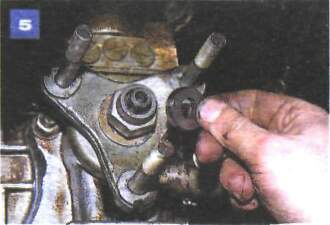

...гайку крепления фланца,...

...стопорную шайбу...

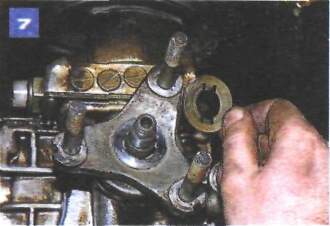

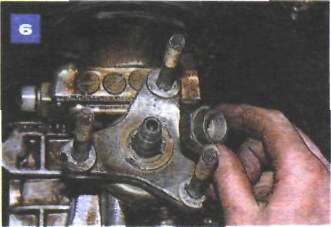

...и фланец.

Если затруднено снятие фланца, спрессовываем его съемником.

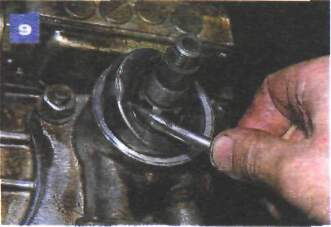

Поддев отверткой сальник вторичного вала,...

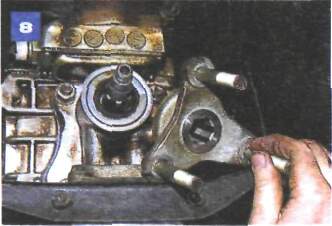

...вынимаем его.

Смазав рабочую поверхность альника тонким слоем смазки Литол-24...

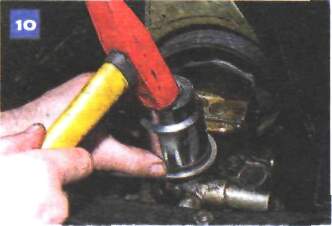

...запрессовываем его инструментальной головкой подходящего размера (отрезком трубы).

Демонтированные детали устанавливаем в обратном порядке. Гайку крепления фланца эластичной муфты затягиваем предписанным моментом (см. «Приложения» ).

На хвостовик вторичного вала коробки передач напрессовываем центрирующее кольцо (см. «Снятие карданной передачи» ).
