10.6. Звуковой сигнал

Проверьте целость предохранителей в электрической цепи звукового сигнала.

Отсоедините контактный разъем от звукового сигнала.

Проверьте звуковой сигнал, подав напряжение от аккумуляторной батареи к контакту «1» и соединив с «массой» контакт «2».

Если звуковой сигнал не работает, замените его.

Если звуковой сигнал работает, проверьте напряжение в контактном разъеме при нажатии кнопки включения звукового сигнала. Если напряжение на разъеме есть, проверьте соединение звукового сигнала с «массой».

При отсутствии напряжения на контактном разъеме проверьте реле звукового сигнала.

Если реле исправно, проверьте цепь подачи напряжения к контактам реле и цепь управления реле. При отсутствии напряжения на реле проверьте электрическую цепь между реле и блоком предохранителей.

Если напряжение подается к реле, нажмите кнопку звукового сигнала и проверьте электрическую цепь между реле и кнопкой. Если электрическая цепь исправна, замените кнопку включения звукового сигнала.

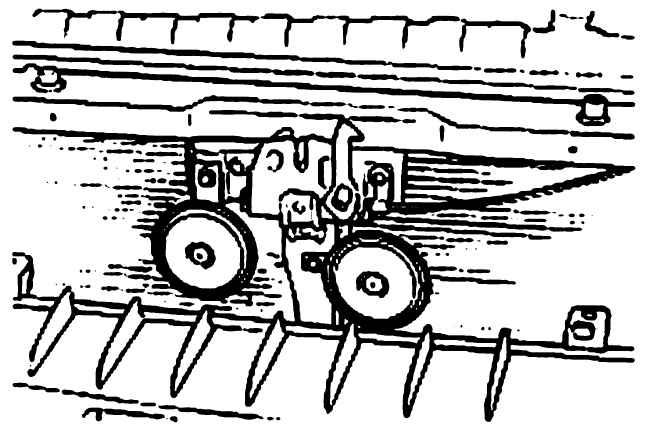

Рис. 10.19. Расположение звуковых сигналов

Выверните болты крепления звуковых сигналов (высокого и низкого тона) (рис. 10.19) и снимите сигналы.

Установка звукового сигнала проводится в последовательности, обратной снятию.

Включите звуковой сигнал и, вращая регулировочный винт, расположенный с задней стороны звукового сигнала, отрегулируйте звук до требуемого уровня.

ПРЕДУПРЕЖДЕНИЕ После регулировки нанесите немного краски на головку винта, которая исключит его выворачивание.
