10.12. Внутреннее зеркало заднего вида

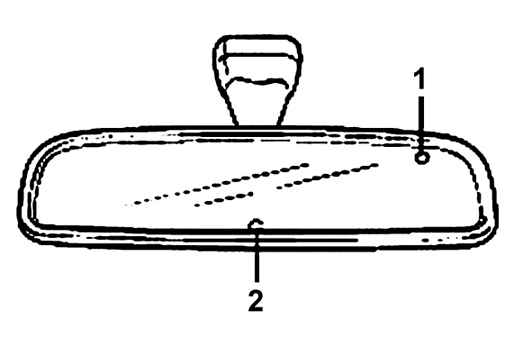

Рис. 10.27. Электрохромное внутреннее зеркало заднего вида: 1 – датчик яркости света, направленный назад; 2 – датчик яркости света, направленный вперед

Электрохромное зеркало заднего вида салона получает питание и сигналы по трем проводам. В зеркале установлены два датчика, регистрирующие яркость падающего на них света (рис. 10.27).

Датчик яркости света, направленный вперед, определяет уровень наружного освещения, необходимый для работы зеркала.

Датчик яркости света, направленный назад, улавливает свет (блики) от освещения зеркала с задней части автомобиля. При улавливании блика датчик передает сигнал зеркалу, на основании которого происходит автоматическое затемнение зеркала.

Зеркало затемняется до уровня, определяемого датчиком, направленным назад. Как только датчик перестает улавливать блики, зеркало возвращается в обычное состояние.

Проверьте способность зеркала к затемнению следующим образом:

– включите зажигание;

– закройте датчик яркости света, направленный вперед;

– фонариком посветите на датчик яркости света, направленный назад.

Зеркало должно начать затемняться, как только датчик определит высокий уровень света.

ПРЕДУПРЕЖДЕНИЕ Если проверка проводится в ярко освещенном месте, зеркало может затемняться, как только будет закрыт датчик, направленный вперед.

При движении автомобиля задним ходом зеркало не должно затемняться.

Направьте свет фонарика на датчик, направленный вперед, а свет другого фонарика – на датчик, направленный назад – зеркало не должно затемняться.
