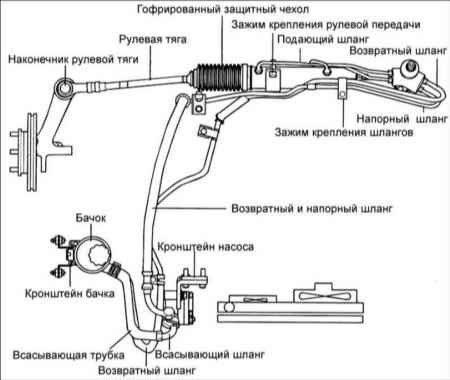

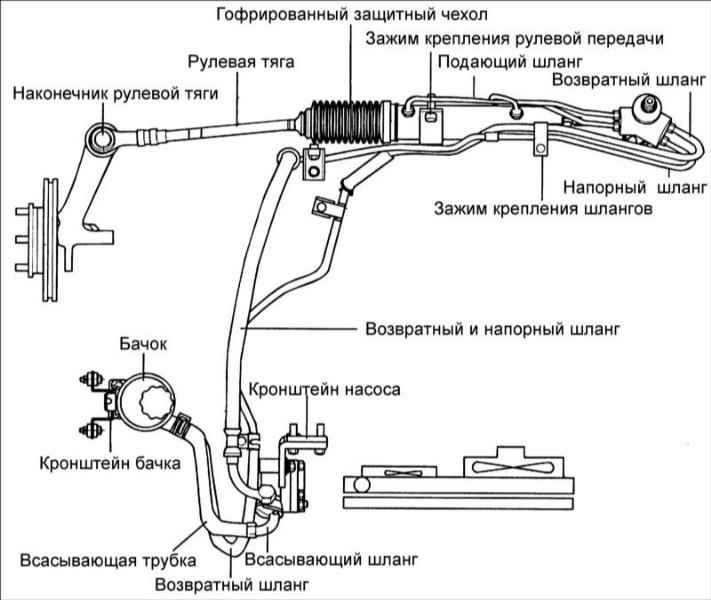

14.15. Шланги усилителя рулевого управления
|

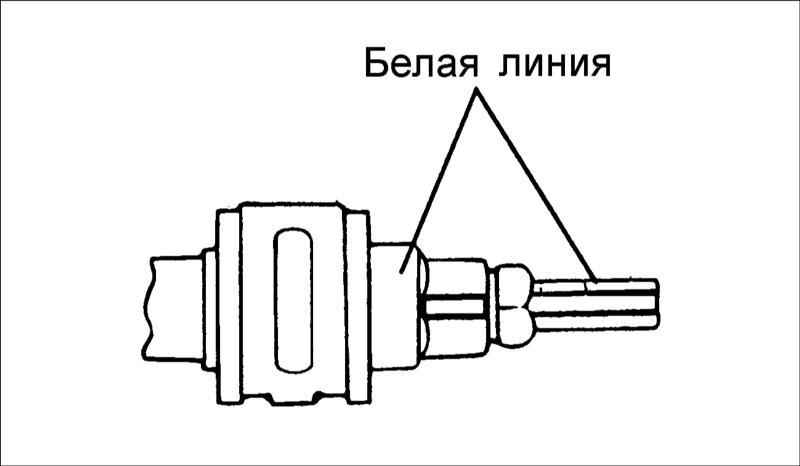

При соединении трубы и шланга убедитесь, что совместили метки белого цвета на каждом элементе.
|

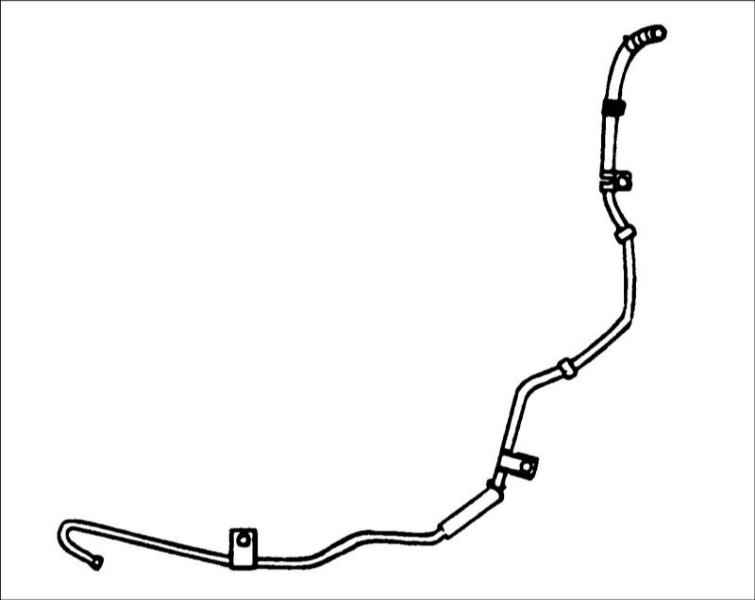

Напорный шланг и труба
|
|
|

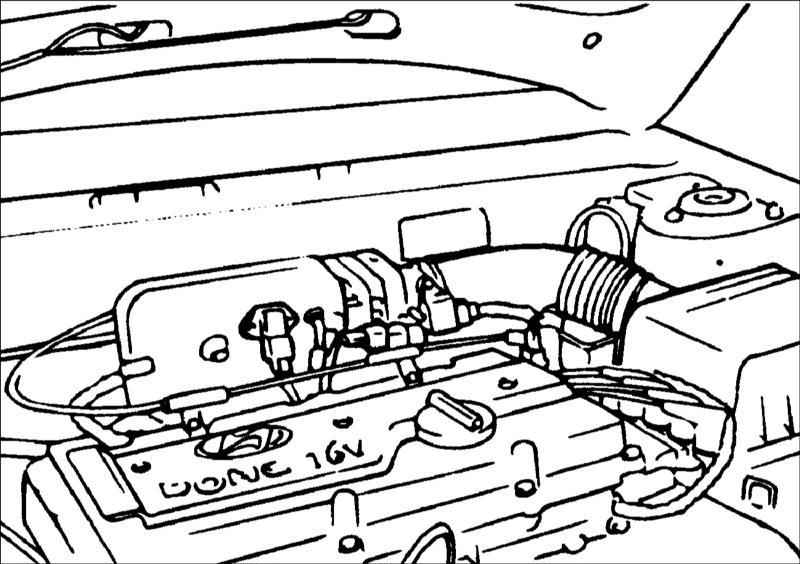

- Снимите воздухозаборный патрубок.
|
|

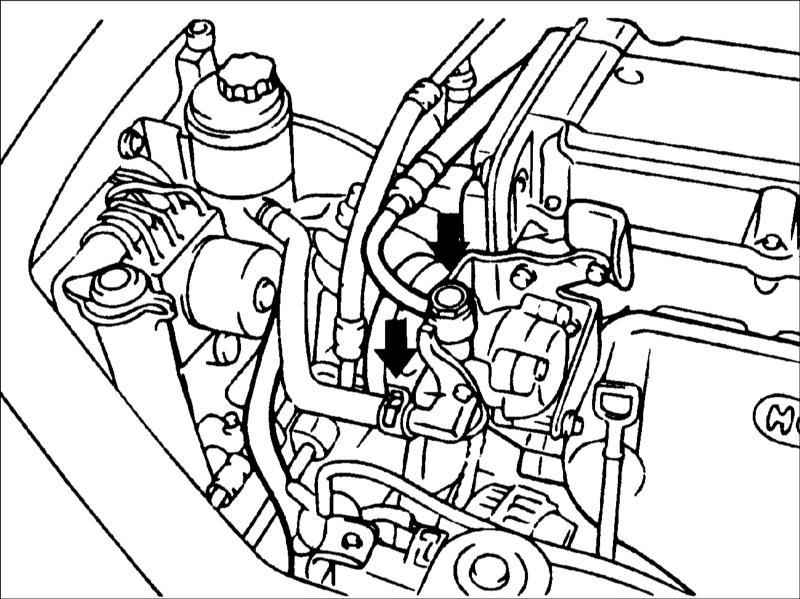

- Снимите зажим крепления напорного шланга.
|
- Отсоедините фитинг трубы со стороны рулевой передачи.

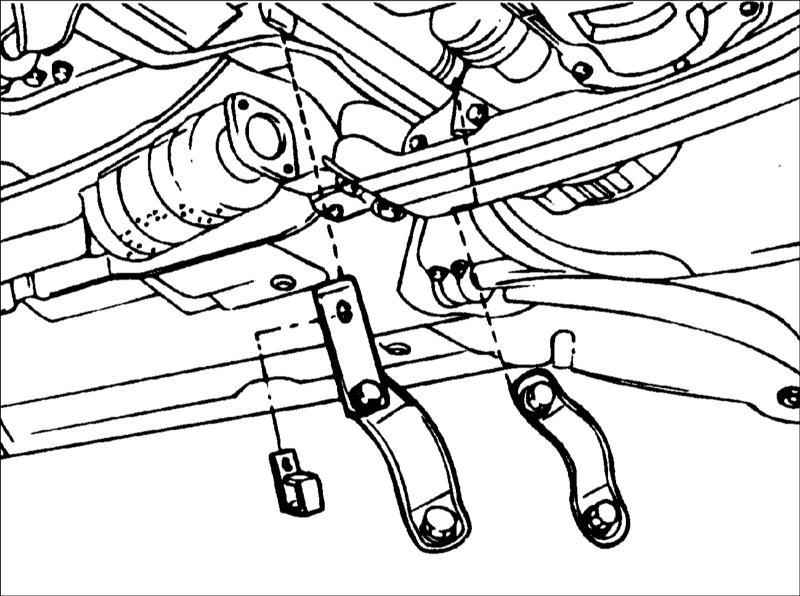

- Поднимите автомобиль и снимите зажим, крепящий напорную и возвратную трубки.
|
- Опустите автомобиль и снимите соединитель (24 мм).
|
|

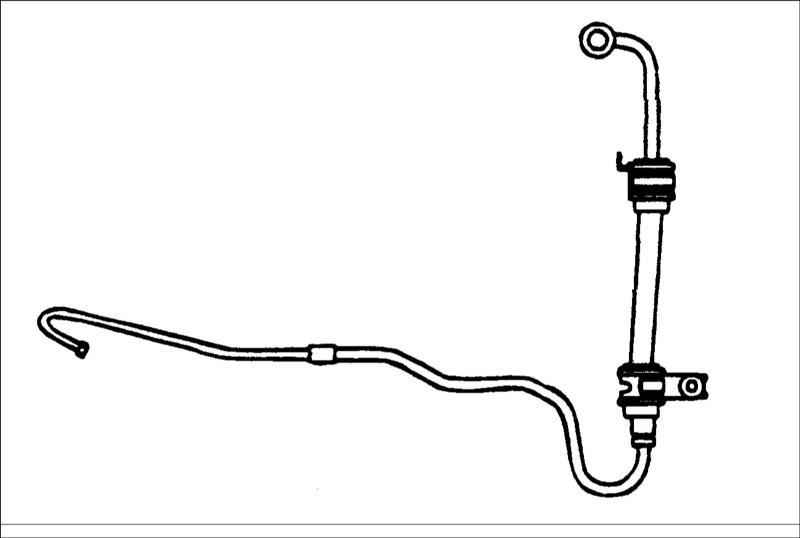

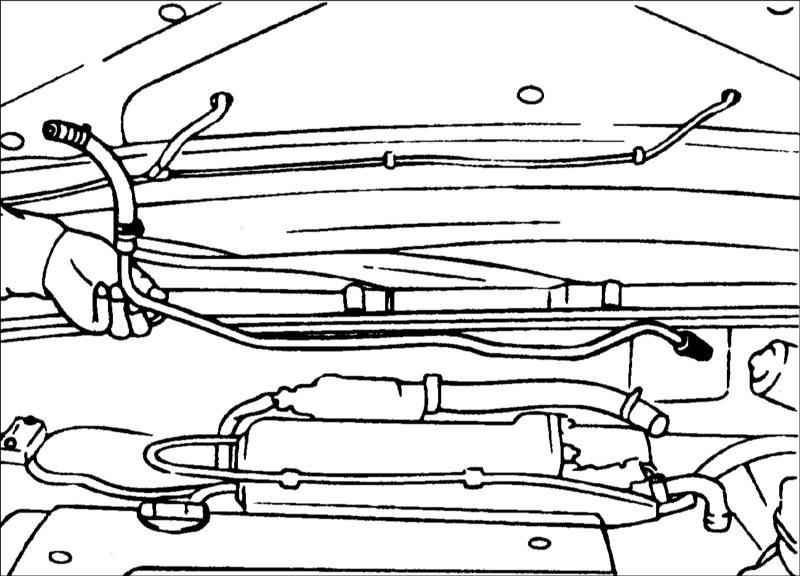

- Снимите напорный шланг и трубку.
|
- Установка проводится в последовательности, обратной снятию.
|
- Установите напорный шланг и трубку так, чтобы они не были перекручены и не касались подвижных элементов автомобиля.
- Прокачайте гидравлический привод усилителя рулевого управления.
|
|
|
Возвратный шланг и труба
|
|
|
|
- Снимите с кронштейна бачок усилителя рулевого управления.
|
- Снимите зажимы крепления возвратной трубы и шланга.
|
|
- Снимите воздухозаборный патрубок.
|
- Отсоедините напорную трубу и фитинг возвратной трубы от рулевой передачи.
|
|
- Поднимите автомобиль и снимите зажим, крепящий напорную и возвратную трубки.
|
|
- Опустите автомобиль и снимите зажим крепления возвратной трубки и шланга.
|
|
- Установка проводится в последовательности, обратной снятию.
|
|
|
- Установите возвратный шланг и трубку так, чтобы они не были перекручены и не касались подвижных элементов автомобиля.
- Прокачайте гидравлический привод усилителя рулевого управления.
|
|
|
Проверка
|
|
- Вручную скручивая шланг, проверьте его на отсутствие повреждений или трещин.
- Убедитесь, что отсутствует контакт между шлангом и другими элементами автомобиля.
|
|
|
