14.13. Снятие и установка замка рулевой колонки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

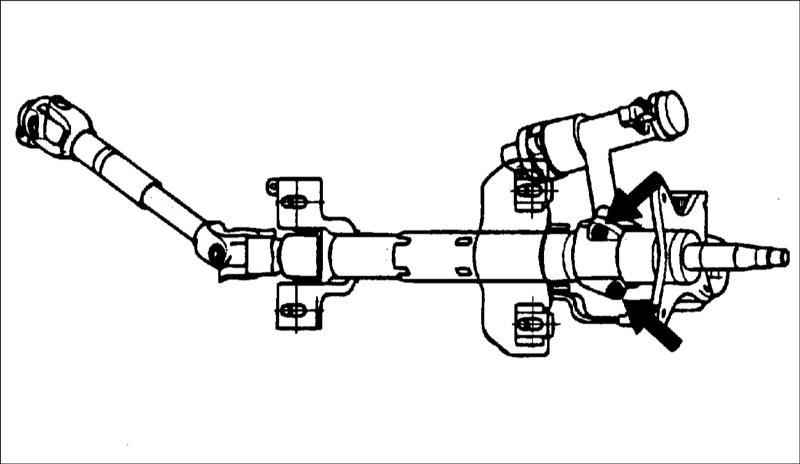

Ножовкой по металлу прорежьте пазы в головках срезаемых болтов. Отверните болты отверткой с плоским лезвием и снимите кронштейн замка рулевой колонки.

При установке замка рулевой колонки необходимо использовать новые болты со срезаемой головкой.

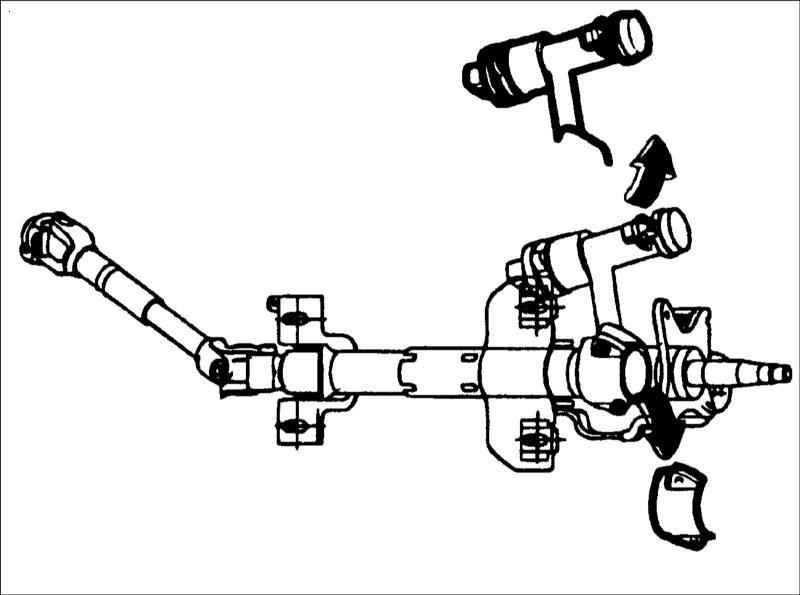

Снимите замок с рулевой колонки.

Установка проводится в последовательности, обратной снятию.

Универсальный шарнир

ПОРЯДОК ВЫПОЛНЕНИЯ

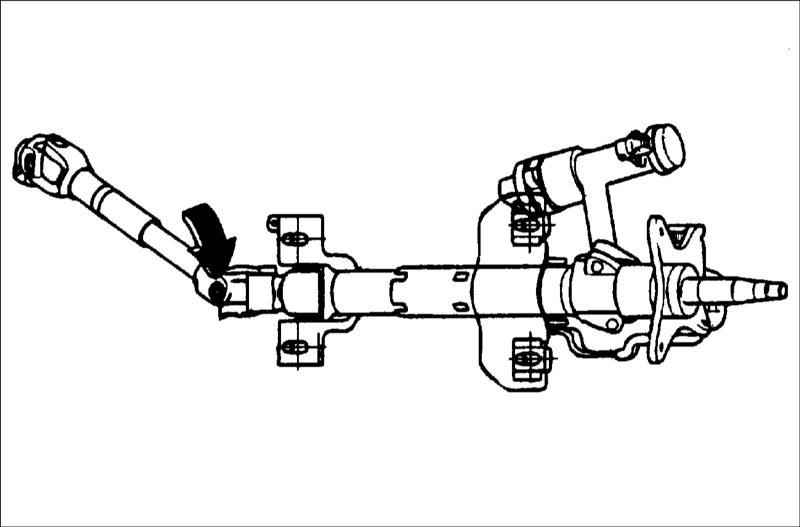

Ослабьте болт крепления универсального шарнира к рулевому валу.

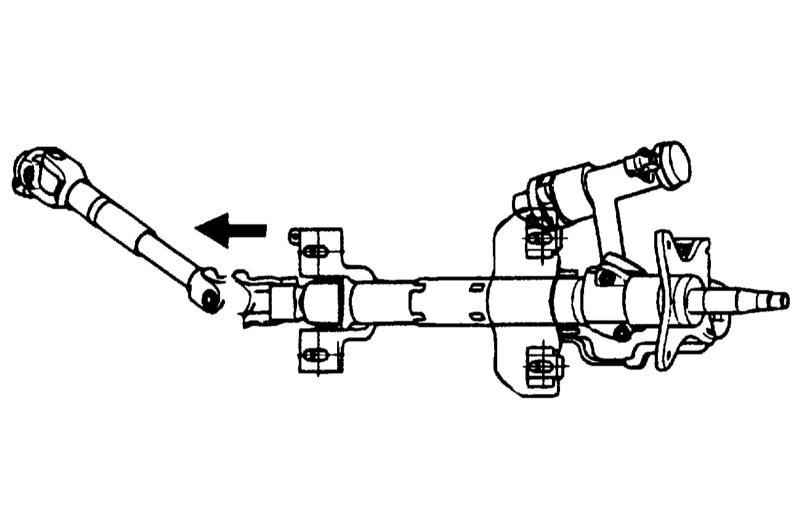

Снимите универсальный шарнир с рулевого вала.

Установка проводится в последовательности, обратной снятию.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте рулевой вал на отсутствие повреждений и деформаций.
Проверьте универсальный шарнир рулевого вала на отсутствие люфта, повреждений и заклиниваний.
Проверьте подшипник шарового шарнира на отсутствие износа и повреждений.

Установка

Установка проводится в последовательности, обратной снятию.
