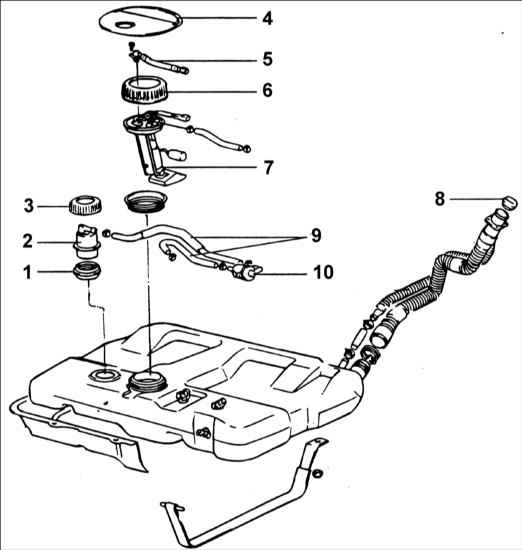

6.20. Топливный бак
1 – кронштейн;
2 – клапан отключения топлива;
3 – крышка клапана отключения топлива;
4 – крышка;
5 – верхний напорный шланг; |
6 – резьбовая крышка;
7 – топливный насос;
8 – крышка топливоналивной горловины;
9 – шланги двухходового клапана;
10 – двухходовой клапан. |
Снятие
Предупреждение
 Бензин взрывоопасен, поэтому
при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего
места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными
световыми приборами и не курите.
Перед снятием топливного
бака, слейте из него топливо. Очистите топливный бак от паров топлива.
Снимите крышку с топливоналивной
горловины топливного бака, чтобы выровнять давление в баке с атмосферным давлением.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите подушку заднего сидения и отсоедините
разъем топливного насоса. |
Предупреждение
Не отсоединяйте
от топливного бака топливный фильтр, кроме случая его замены.
|
| 2. Ослабьте хомуты и отсоедините от топливного
бака шланги подачи и возврата топлива. |
| 3. Отсоедините наливной шланг и широкий шланг
от основания наливного шланга. |
| 4. После снятия защиты и лент крепления топливного
бака немного опустите топливный бак и отсоедините разъем от датчика
уровня топлива. |
| 5. Снимите топливный бак. |
|
Предупреждение
Закройте все открывшиеся
отверстия топливного бака для того, чтобы исключить выход из бака паров топлива.
Даже в пустом топливном
баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность.
Обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими
устройствами, открытыми пожароопасными световыми приборами и не курите. Как
можно скорее очистите топливный бак от паров топлива.
Проверка
Проверьте состояние и при наличии дефектов замените следующие элементы.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поврежденный топливный бак.
При наличии утечек топлива из бака очистите бак и проверьте его на
наличие следов ржавчины, повреждений и трещин. Поврежденный или подвергнутый
действию коррозии топливный бак необходимо заменить. |
Предупреждение
При очистке
внутренней поверхности топливного бака не используйте средства,
которые могут повредить защитный слой.
|
| 2. Внутренне загрязненный, деформированный,
поврежденный или ржавый топливопровод. |
| 3. Поврежденную прокладку в верхней
части топливного бака. |
 |

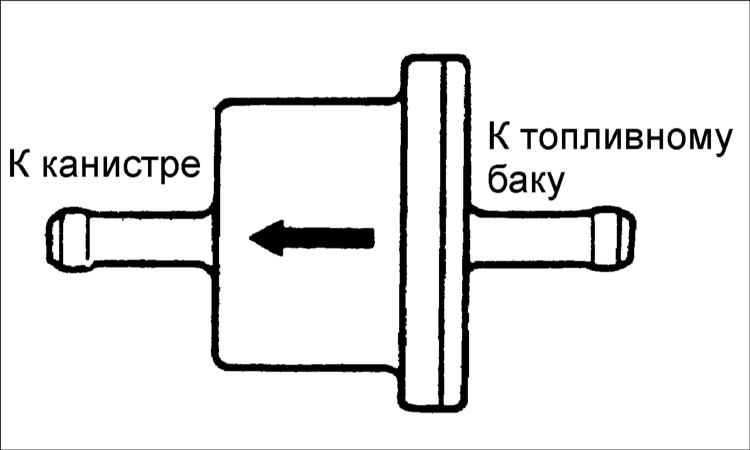

4. Проверьте работоспособность
двухходового клапана, продувая его с двух сторон. Если воздух проходит
с трудом, значит, клапан исправен. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите топливный бак и
закрепите его лентами, пока он не коснется днища автомобиля. |
| 2. Подсоедините к топливному баку
все шланги и трубы, при этом не перепутайте их местами. |
 |
3. Медленно надвиньте трубку
подачи топлива на фильтр, установленный в баке и надежно закрепите
ее. |
|
|
