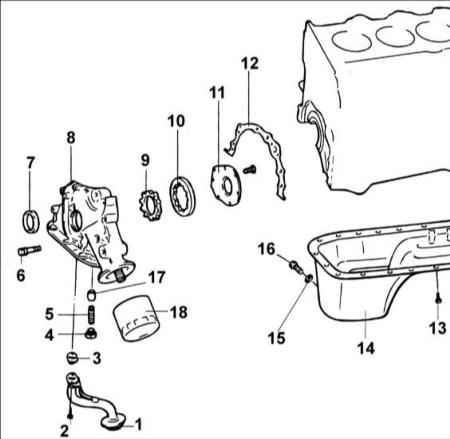

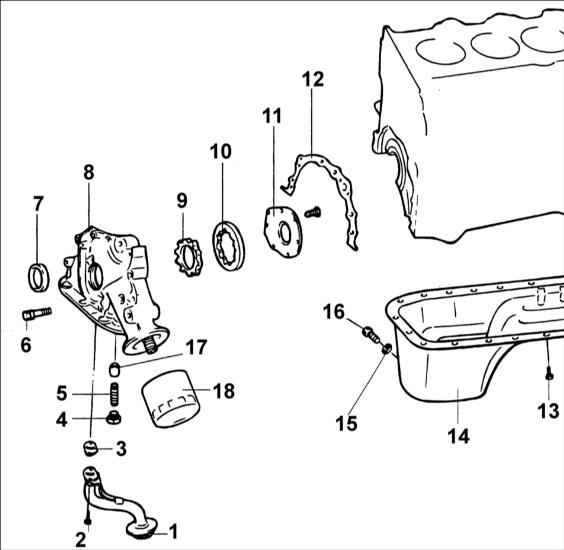

3.8. Масляный насос двигателя DOHC
1 – сетчатый масляный фильтр;
2 – болт, 15–22 Н•м;
3 – прокладка;
4 – пробка;
5 – пружина;
6 – болт, 20–27 Н•м;
7 – переднее уплотнительное кольцо;
8 – передняя
крышка;
9 – внутренняя шестерня масляного насоса; | 10
– внешняя шестерня масляного насоса;
11 – крышка масляного насоса;
12
– прокладка;
13 – болт, 6–8 Н•м;
14 – масляный поддон;
15 – прокладка;
16 – пробка, 35–45 Н•м;
17 – плунжер;
18 – масляный фильтр. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите зубчатый ремень. |
| 2. Выверните все болты крепления масляного
поддона. | | 3. Снимите масляный
поддон. | | 4. Выверните 2 болта
и снимите сетчатый масляный фильтр с маслоприемной трубой. | | 5.
Снимите переднюю крышку. | | 6.
Снимите крышку масляного насоса. |  | 7.
Снимите внутреннюю и внешнюю шестерни масляного насоса из передней крышки, предварительно
отметив их взаимное положение. | | 8.
Выверните пробку и снимите пружину и плунжер. | |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте масляный поддон на отсутствие
трещин или повреждений и при необходимости замените его. | | 2.
Проверьте масляный фильтр на отсутствие трещин или повреждений и при необходимости
замените его. | | 3. Проверьте
переднюю крышку на отсутствие износа или повреждений в местах контакта с шестернями
масляного насоса и при необходимости замените ее. | | 4.
Проверьте отсутствие износа или повреждения зубьев шестерен масляного насоса. |
 | 5.

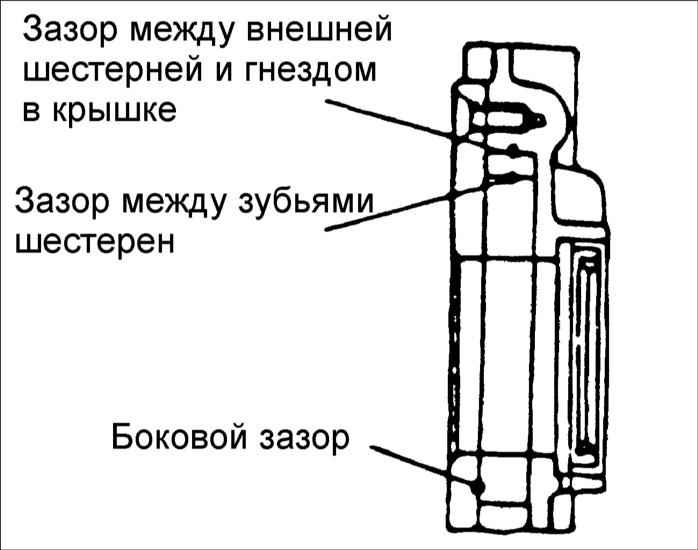

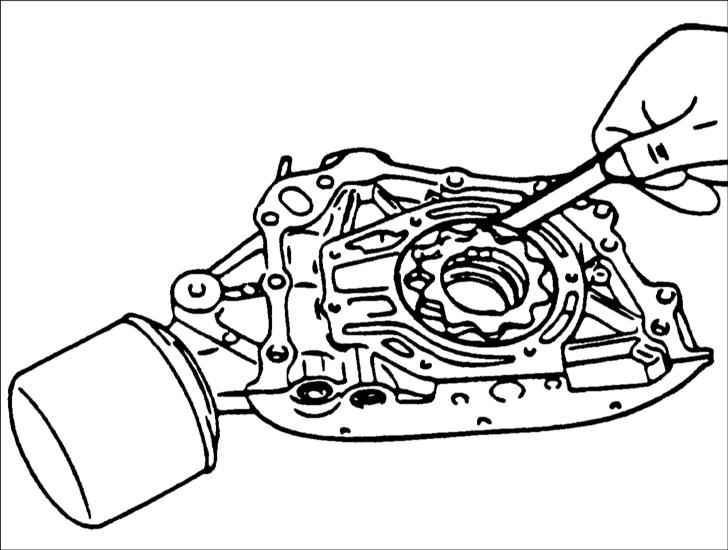

Щупом измерьте зазор между шестерней масляного насоса и гнездом в крышке.
Предельно допустимый зазор внешней шестерни масляного насоса: 0,12–0,18
мм |  | 6.

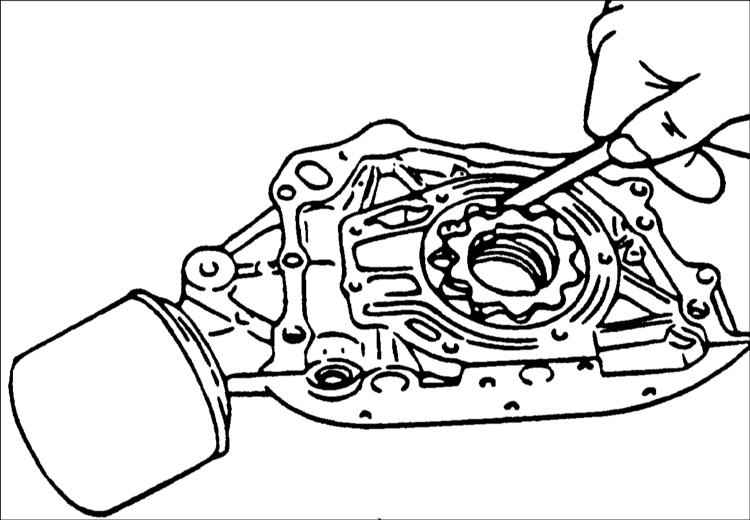

Щупом измерьте зазор между зубьями шестерен масляного насоса.
Предельно
допустимый зазор между зубьями шестерен масляного насоса: 0,001–0,003 мм |
 | 7.

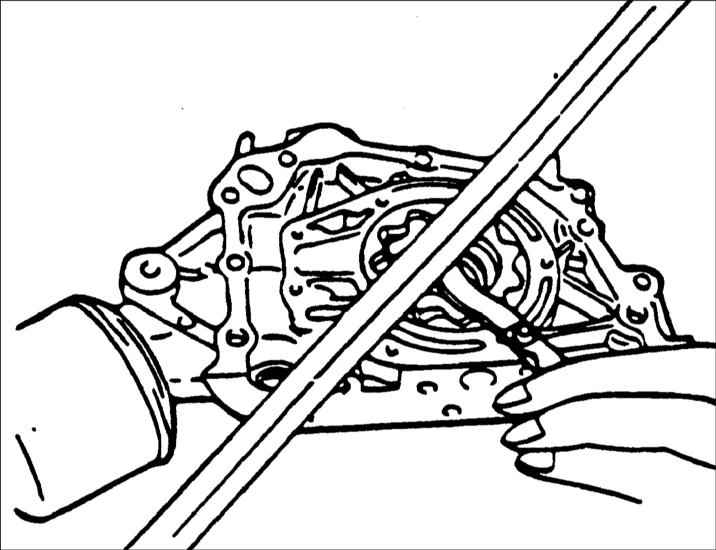

Металлической линейкой и щупом измерьте боковой зазор шестерен масляного насоса.
Предельно допустимый боковой зазор роторов масляного насоса: 0,04–0,085
мм | |
Установка Масляный
насос
| ПОРЯДОК ВЫПОЛНЕНИЯ |

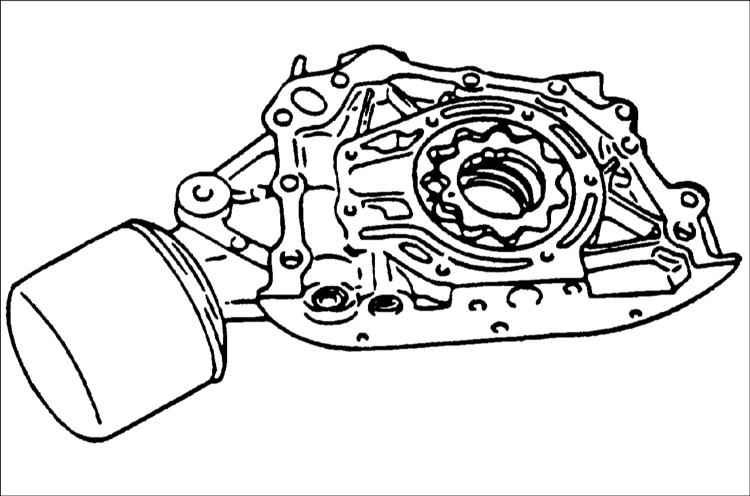

| 1. Установите внешнюю и внутреннюю шестерни масляного
насоса в переднюю крышку, предварительно совместив нанесенные ранее метки. |
| 2. Установите крышку масляного насоса
и закрепите ее болтами. После затягивания болтов убедитесь, что шестерни проворачиваются
легко и плавно. Момент затяжки: 6–8 Н•м | | 3.
Установите предохранительный клапан, пружину и заверните пробку, затянув ее требуемым
моментом. Перед установкой смажьте предохранительный клапан моторным маслом. Момент
затяжки: 40–50 Н•м | |
|
